KF-21博拉马喷气式战机结构三维建模

　　在航空装备结构设计领域，有人驾驶战术喷气战机的三维建模始终是曲面建模、结构集成设计的典型练习载体，KF-21作为单座双发战术战机的构型方案，其建模过程覆盖了从总体气动外形到机载系统安装边界的全流程结构梳理，对掌握军用固定翼飞行器的结构设计逻辑有较强的实践参考价值。

　　从实际应用场景来看，这类战机三维模型可用于航空类专业的结构教学演示、气动仿真前置的几何模型搭建、航模设计的结构参考、国防科普类展项的数字素材制作，也能作为战机概念改装设计的基础母版，帮助结构设计人员快速熟悉第四代改进型战术战机的总体布局逻辑，避免从零开始搭建基础曲面的重复工作。

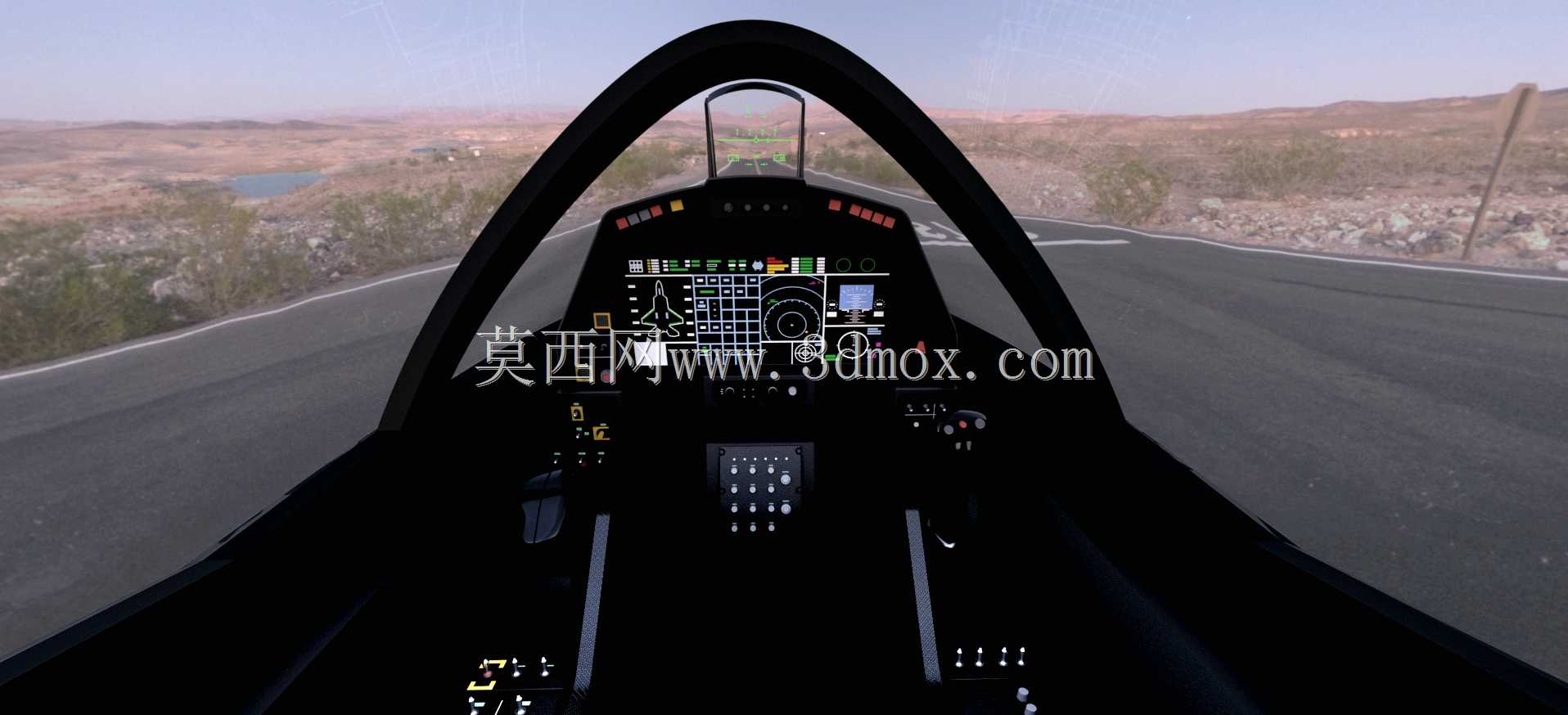

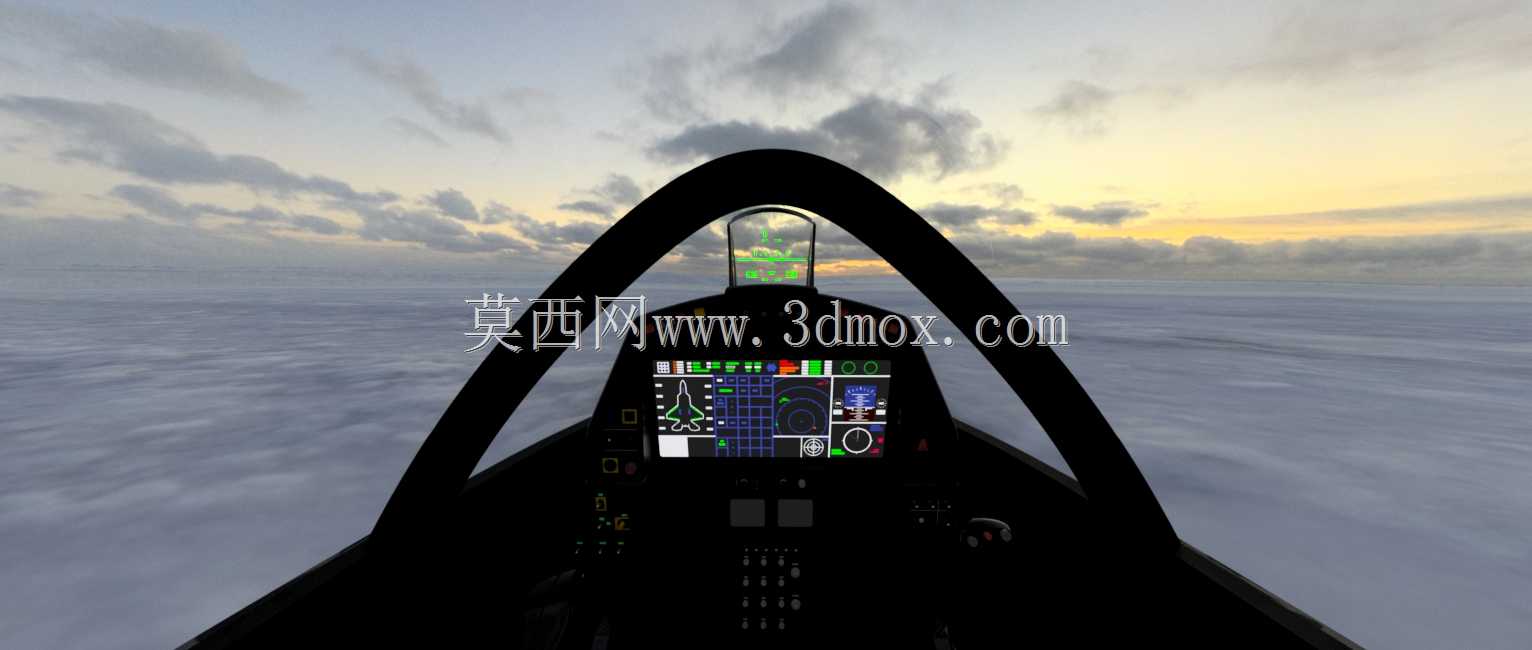

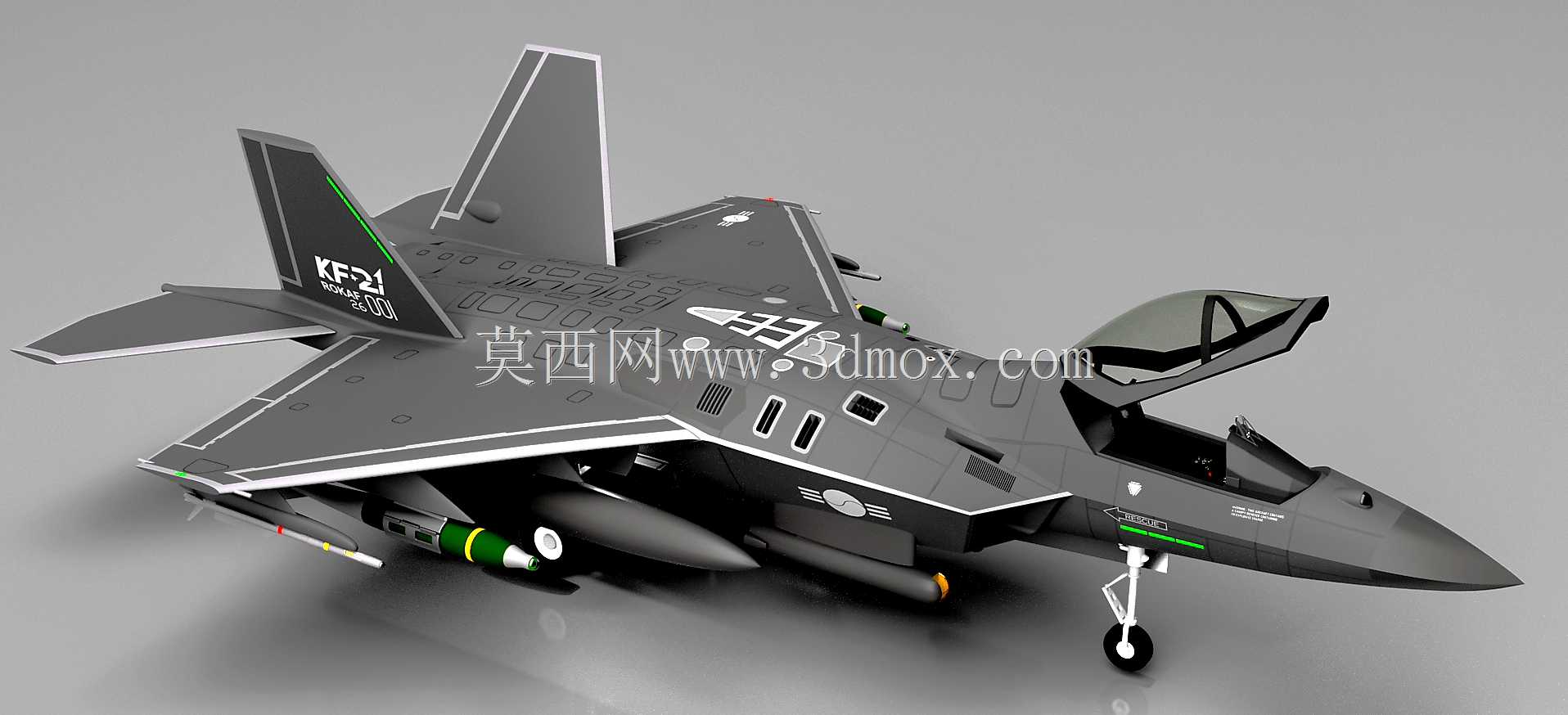

　　在功能特性的结构还原上，建模过程优先保证了气动外形的连续性：机身采用翼身融合过渡设计，机头段为截面连续变化的椭圆锥构型，适配机载雷达的安装舱段边界，从雷达罩后端到座舱段的截面平滑过渡，保证高速飞行时的附面层流动稳定性；座舱为整体式水泡形舱盖，建模时预留了弹射座椅的安装空间，舱盖边缘与机身蒙皮的阶差控制在气动设计允许的范围内，避免不必要的气动阻力增量。进气道采用机身两侧半埋式设计，进气口前缘做了掠角处理，建模时还原了进气道内部的S型弯道结构，既满足发动机进气的气流预整流需求，也能遮挡发动机压气机叶片实现基础的雷达隐身效果，进气道与机身的连接段做了曲面连续过渡，没有出现生硬的折角，保证机身表面的气流平顺性。

　　机翼部分采用中等后掠角的切尖三角翼构型，建模时还原了机翼的翼型厚度变化规律，从翼根到翼尖的相对厚度逐渐降低，适配跨音速飞行的气动需求；机翼前缘预留了前缘襟翼的转动缝隙，后缘设置了襟翼、副翼的活动结构边界，可直接用于后续的活动舵面运动仿真；机翼下方预留了多组武器挂点的安装接口，可根据不同的任务构型加挂副油箱、空空导弹、对地攻击弹药等外挂载荷，挂点位置的结构加强区域在模型中做了对应厚度的蒙皮加厚处理，符合实际战机的载荷传递逻辑。

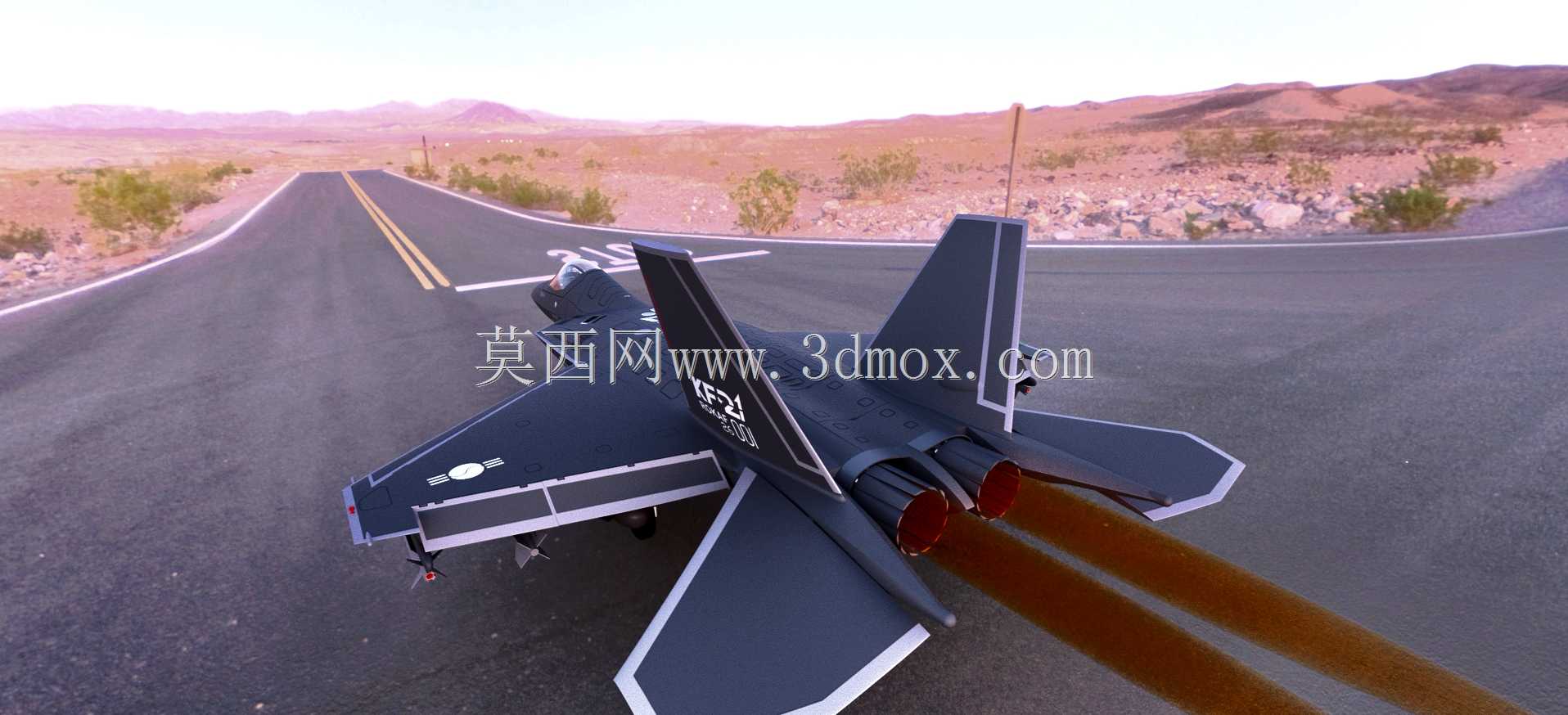

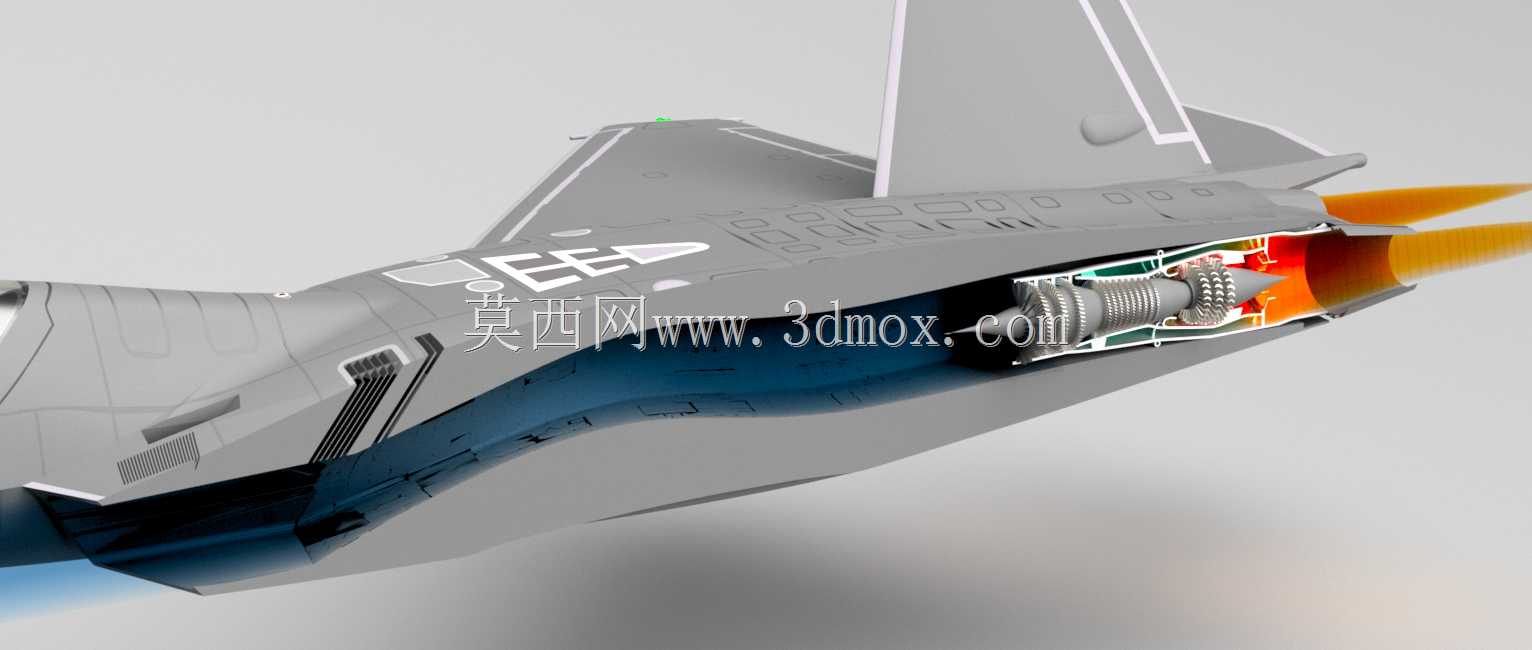

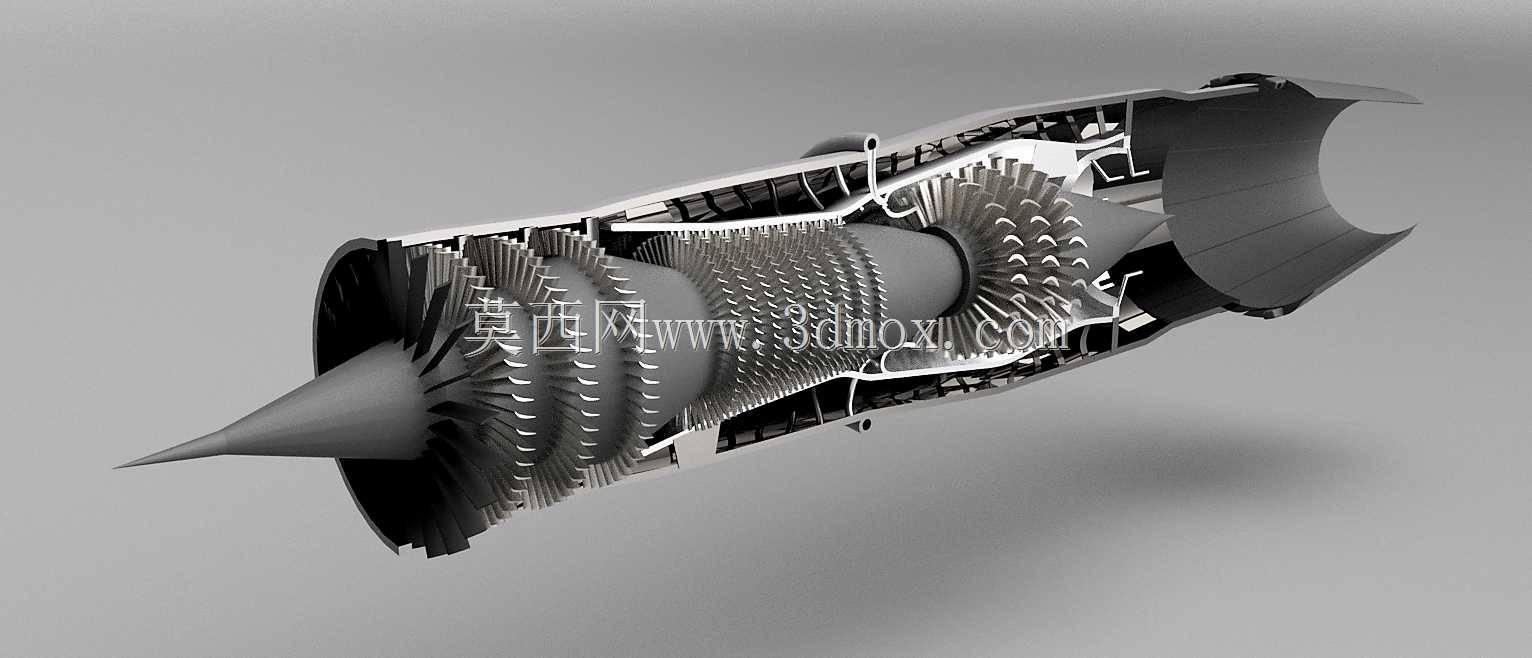

　　动力系统部分，建模时按照双发布局预留了两台涡扇发动机的安装舱段，发动机舱位于机身后段两侧，舱段截面与发动机的最大外廓尺寸保留了足够的安装间隙，适配发动机安装、维护时的操作空间；尾喷口采用收敛-扩张构型，建模时还原了喷口调节片的分段结构，可模拟不同推力状态下的喷口截面变化；两台发动机之间的机身段设置了尾椎结构，用于整理后机身的紊流，降低尾部飞行阻力。

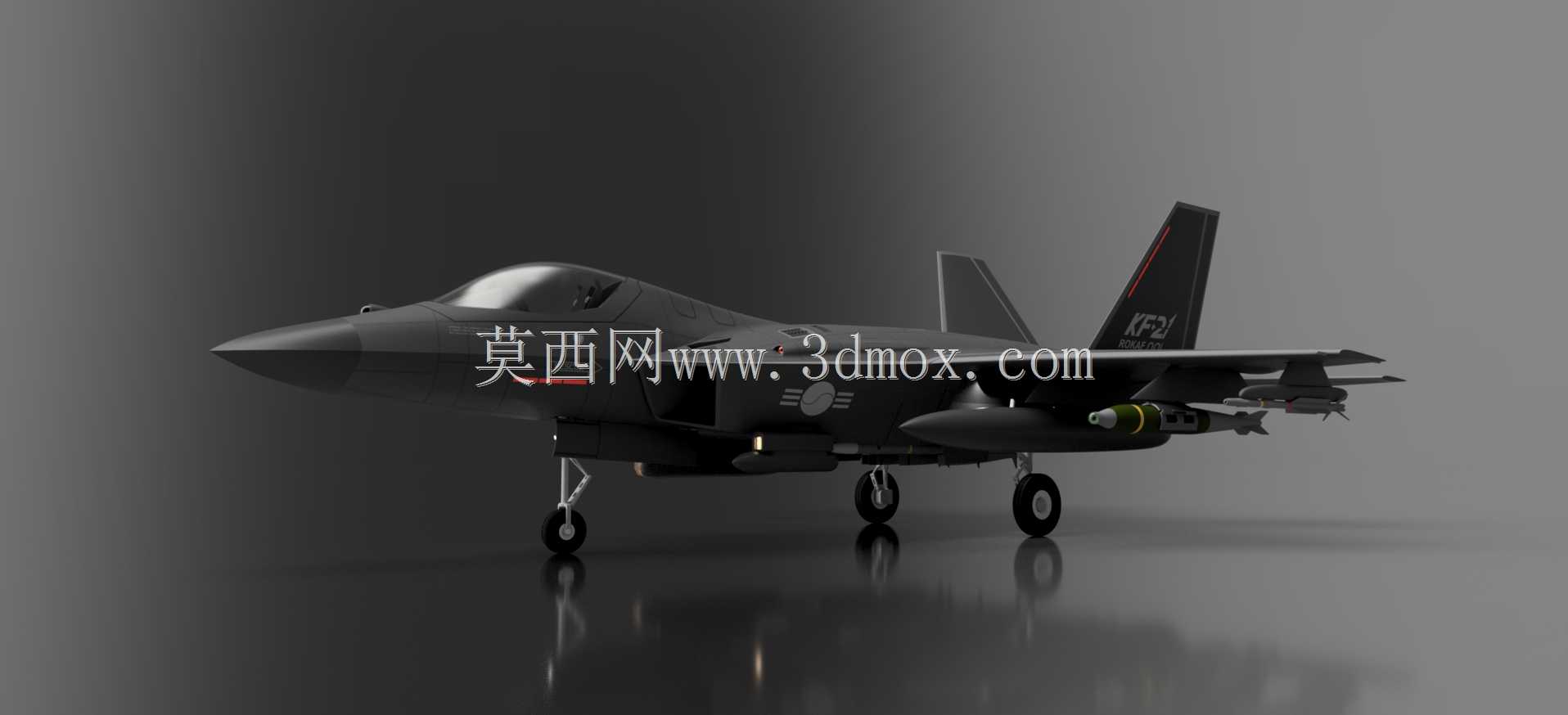

　　起落架部分采用前三点式起落架布局，前起落架位于机头下方，建模时还原了起落架的收放转轴位置、减震支柱的结构尺寸、机轮的转向机构边界，前起落架舱的舱门轮廓与机身蒙皮完全贴合，收放状态下不会与周边结构产生干涉；主起落架位于机翼根部的机身承力框位置，采用支柱式结构，建模时预留了起落架收放的转动空间，主起落架舱的内部边界避开了机身主油箱、机载设备舱的安装区域，符合战机的结构重量分配逻辑。

　　在设计思路的还原上，建模全程遵循实际战机的设计流程：先搭建全机的总体轴线，确定机头、进气道、机翼、尾翼、发动机的相对位置，保证全机的重心落在设计允许的范围内；再基于总体轴线搭建各部件的基础曲面，反复调整曲面的曲率连续性，保证气动外形的准确度；之后在曲面基础上生成蒙皮实体，划分内部的承力框、翼梁、长桁等结构件的位置，预留各机载系统的安装空间；最后补充起落架、舵面、挂架等附属结构的细节，保证各活动部件的运动边界无干涉。

　　外形尺寸与安装边界方面，模型按照真实战机的比例还原，全机长度、翼展、机高的比例符合公开的总体参数，全机最大截面位于座舱后方的机身段，机翼的展弦比、后掠角均符合跨音速战机的设计范围；内部安装边界上，机头雷达舱的尺寸适配机载火控雷达的安装需求，座舱段的尺寸满足飞行员穿戴飞行装具后的操作空间，机身中段的油箱舱、设备舱预留了足够的管路、线缆敷设空间，各维护口盖的位置与内部设备的维护需求对应，可直接用于后续的维护性仿真分析。

　　建模过程中对容易被忽略的细节也做了结构还原：机身表面的减速板位置、机翼上的翼刀结构、垂尾与平尾的相对安装位置、座舱盖的抛盖机构预留空间、空中受油探头的收纳舱边界，这些细节的还原让模型的结构完整度更高，不仅能用于外观展示，也能支撑基础的结构力学仿真、气动仿真的前置几何处理工作，对于航空结构设计的初学者来说，拆解这个模型的结构逻辑，能快速建立起战术战机从总体布局到细节结构的完整设计认知，避免在自行建模时出现总体布局失衡、结构干涉、安装空间不足等常见问题。
