气动控制仓储货架系统结构设计

　　这套气动控制货架系统，主要面向生产车间线边物料暂存、小型仓储单元的自动化存取场景，区别于传统固定式货架，它通过气动执行元件完成货位的动作切换，能适配多品种小批量物料的定点存取需求，在电子组装、小型零部件加工的线边仓场景中，能减少人工取料的走动距离，降低错拿物料的概率。从结构设计逻辑来看，整体框架采用标准型材拼接搭建，主框架的立柱采用等截面型材，底部设置可调脚杯作为安装支撑，可根据地面平整度调整整体水平度，安装时需要预留的侧边操作空间不小于400mm，顶部距离厂房照明或管线的安全间隙不小于200mm，整体深度方向的安装边界控制在800mm以内，适配多数车间线边的通道宽度要求。气动控制部分的布局完全贴合货架主体结构，

　　所有气动管路沿型材内侧的走线槽布置，避免外露管路被物料周转箱剐蹭，执行气缸的安装座采用可拆卸式连接，后期维护时可单独更换执行元件无需拆解整体货架框架。每个货位的承载托板采用导向滑轨限位，气缸动作时托板沿滑轨平稳伸出或收回，伸出位置刚好对齐操作人员的取料高度，收回后托板完全进入货架框架内部，不会占用外部通道空间。设计过程中重点考虑了气动动作的平稳性，在气缸的进出气路设置了单向节流阀，可根据承载物料的重量调整动作速度，避免托板伸出时速度过快导致物料滑落，同时每个动作位设置了磁性限位开关，反馈货位的到位状态，可对接车间的物料管理系统实现取料信号的联动。货架的层间距可根据存储物料的包装尺寸灵活调整，立柱上预留了等间距的安装孔位，

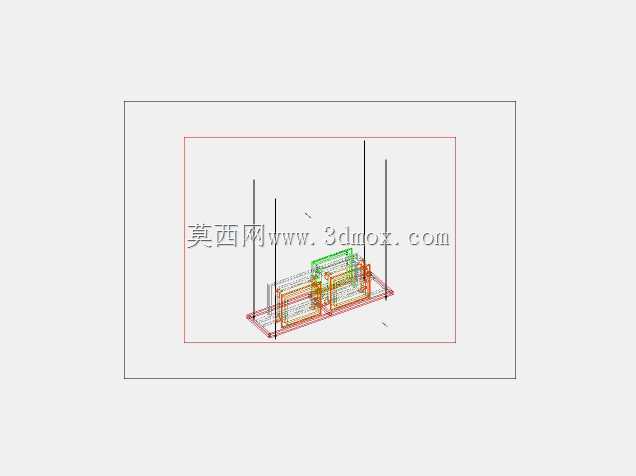

　　调整层板位置时仅需要拆卸固定螺栓即可完成，无需额外加工。从实际使用的角度出发，这套结构没有采用复杂的传动部件，所有气动元件均为工业通用标准件，采购替换成本低，日常维护仅需要定期检查管路接头是否漏气、导向滑轨的润滑状态即可，相比电动控制的同类货架，它在有防爆要求的车间场景中适用性更强，不会产生电火花风险。在三维建模过程中，所有配合面均按照实际装配公差设置，型材的拼接处预留了螺栓安装的操作空间，气缸的行程选择完全匹配托板的伸出距离，不会出现行程过顶导致托板脱轨的问题，管路的走向全部做了干涉检查，确保活动部件动作时不会与管路、框架发生碰撞。整体结构的受力点经过校核，底部框架的承载横梁做了加强处理，单层承载可满足常规小型零部件周转箱的存放需求，不会出现长期负载下的框架变形问题。
