三层工业置物存储机架结构设计

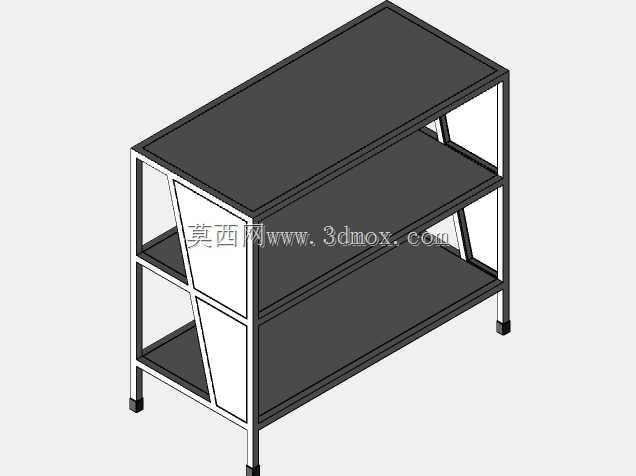

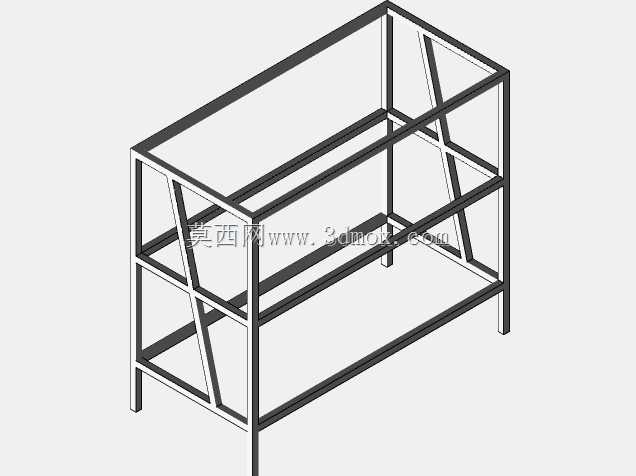

　　这款三层置物机架的设计，最初是面向车间零散工装、电子通讯类生产工位的物料暂存需求开发的，在实际生产场景里，这类机架常布置在流水线侧方、维修工位旁或是仓储区的拣货通道边，用来承放待组装的通讯模块、小型工装夹具、检测工具或是包装辅料，相比普通的置物层架，这款结构在侧方增加了斜向加强的封板结构，既可以避免放置的小件物料从侧方滑落，也能提升整体框架的抗扭刚度，避免满载推移时出现框架变形的问题。从结构设计思路来看，整个机架采用方管焊接框架作为主承载结构，主立柱选用统一规格的矩形方管通长布置，三层置物层板采用平整的实心板材铺设，层板与框架之间采用满焊加打磨的处理方式，保证层板表面无凸起焊点，放置小件物料时不会出现卡滞、刮蹭包装的问题。

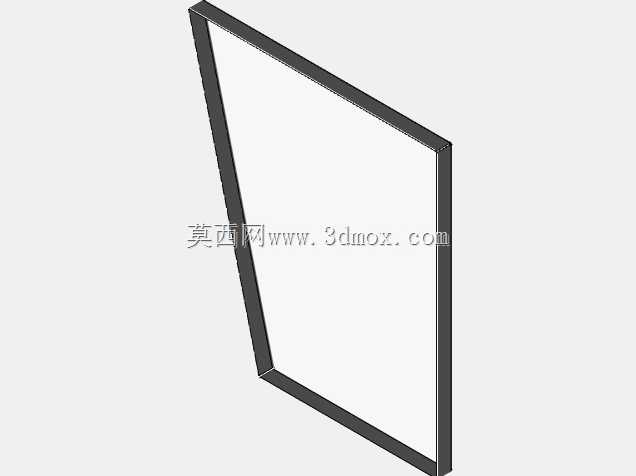

　　侧方的斜置分隔板将机架左侧的竖向空间分隔为两个独立的小储物格，可以用来分类放置不同规格的小型零件盒，避免不同型号的物料混放导致的拣取差错，斜板的倾斜角度经过实际测算，既保证了储物格的有效进深，也不会因为斜度过大导致放置的物品向外滑落。机架底部四个支脚位置加装了防滑耐磨的脚垫，既可以避免金属框架直接接触地面刮伤地坪涂层，也能通过脚垫的微量形变补偿地面的不平整，保证机架放置后四个支脚均匀受力，不会出现放置不稳晃动的问题。在安装边界与尺寸适配方面，这款机架的整体宽度控制在常规工位的侧方预留空间范围内，深度适配标准尺寸的零件盒摆放需求，三层置物空间的层高根据常用物料的高度做了差异化设计，最下层空间预留了较高的净空，

　　可以放置体积稍大的包装箱或是工装设备，中间层与上层的净空适配常规零件盒、小型工具的摆放高度，操作人员站立时无需过度弯腰或是抬手就可以取放到两层的物料，符合工位作业的人机工程要求。框架的焊接位置全部做了去焊渣、打磨圆角的处理，避免尖锐的焊口划伤操作人员，整体框架的表面做了哑光喷塑处理，既可以提升金属构件的防锈能力，也不会因为表面反光造成工位的光线干扰。在实际使用场景中，这类机架除了生产工位的物料暂存，也可以用在设备维修间放置维修工具、替换零配件，或是在实验室区域放置检测仪器、样品容器，侧方的加强结构让整个机架的侧向承载能力有明显提升，即使在层板偏载放置重物的情况下，也不会出现框架侧向歪斜的问题。设计过程中对框架的受力做了简化校核，

　　主立柱的长细比控制在合理范围内，层板下方与框架横梁完全贴合焊接，保证层板的承重可以均匀传递到四周的框架梁上，避免层板局部受力过大出现凹陷变形。整个机架没有多余的外露连接件，全部采用一体式焊接成型，安装时不需要额外的组装工序，放置到指定位置调平脚垫就可以投入使用，相比装配式的置物架，整体刚性更好，适合在频繁挪动、承载重量波动较大的车间环境下长期使用。机架的顶部层板做了微边处理，边缘略高于层板平面1-2mm，可以避免放置在顶层的物品因为意外碰撞滑落，细节处理完全贴合工业场景的实际使用需求，没有多余的装饰性结构，所有结构设计都围绕提升承载稳定性、使用便利性、场景适配性展开。
