内燃机活塞结构三维设计作品

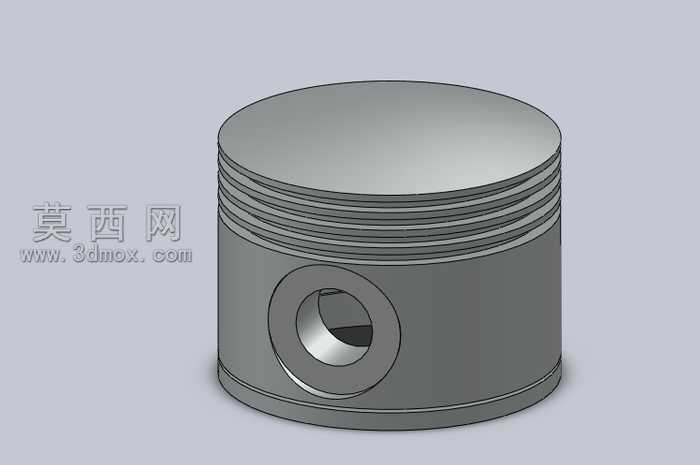

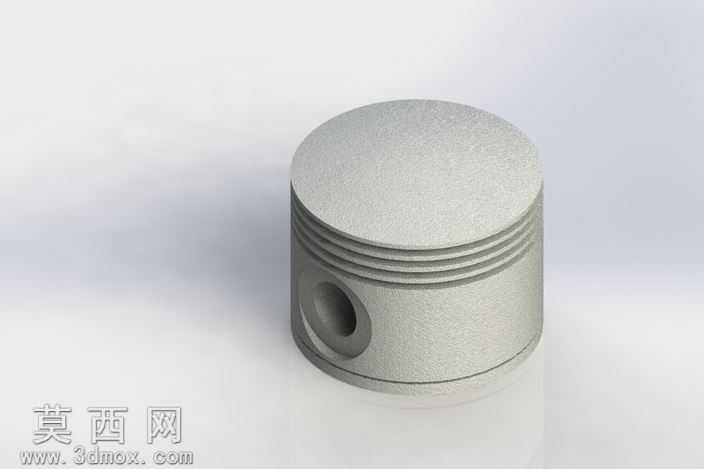

本作品为内燃机核心部件活塞的三维参数化设计模型，采用SolidWorks软件完成全流程建模与渲染工作，整体建模逻辑遵循机械设计规范与实际加工工艺要求，完整还原了活塞的功能结构与工程特征。建模过程首先以旋转凸台命令生成活塞的基体轮廓，精准控制活塞裙部的圆柱度参数，匹配实际工作中活塞受热膨胀的形变补偿设计需求；顶部燃烧室端面采用平面结构设计，边缘做微小倒角处理，避免应力集中同时满足装配工艺要求。活塞头部的多道环槽结构采用阵列切除命令完成，每道环槽的宽度、深度以及槽间间距均严格参照通用内燃机活塞的尺寸规范设定，环槽侧壁的粗糙度特征通过外观材质映射实现，还原了活塞环安装位的加工精度要求。活塞销座孔部分采用同轴心切除命令生成贯通孔结构，孔壁做高精度圆柱面处理，销座与活塞主体的过渡位置设置合理的圆角结构，分散活塞工作过程中承受的交变冲击载荷，避免应力集中导致的部件失效。渲染阶段采用哑光金属材质模拟铸铝活塞的真实质感，调整环境光与漫反射参数，清晰呈现活塞外表面的加工纹理与结构边界，通过正交视角与透视视角结合的展示方式，完整呈现活塞的顶部、环带部、裙部以及销座的全部结构特征。设计过程中充分考虑活塞的实际工作工况，在结构设计上兼顾轻量化与结构强度要求，裙部的型线设计适配气缸内壁的配合间隙，既保证活塞往复运动的顺畅性，又能实现良好的密封导向作用；销座孔的位置精度经过多次参数校核，确保活塞销装配后与连杆机构的运动配合无卡滞，符合内燃机动力系统的运动学设计要求。整体模型特征树逻辑清晰，参数可编辑性强，可直接用于机械原理课程演示、装配干涉检查以及后续的工程图导出工作，能够直观展现活塞的结构组成与设计逻辑，为动力系统零部件的学习与设计提供了精准的三维参考。
