工厂物料转运手推小车三维结构设计

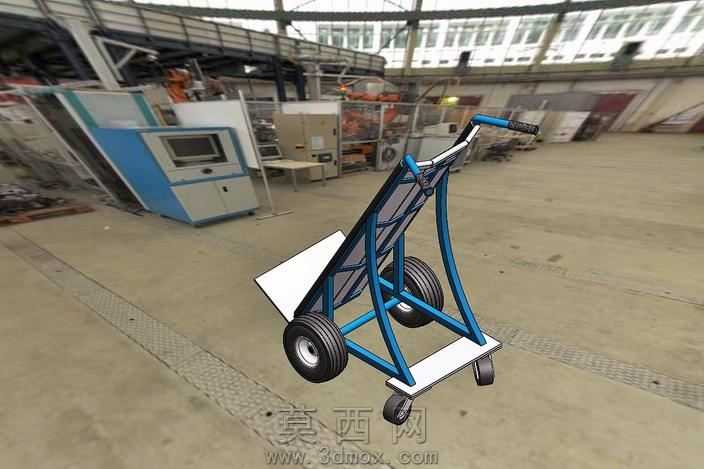

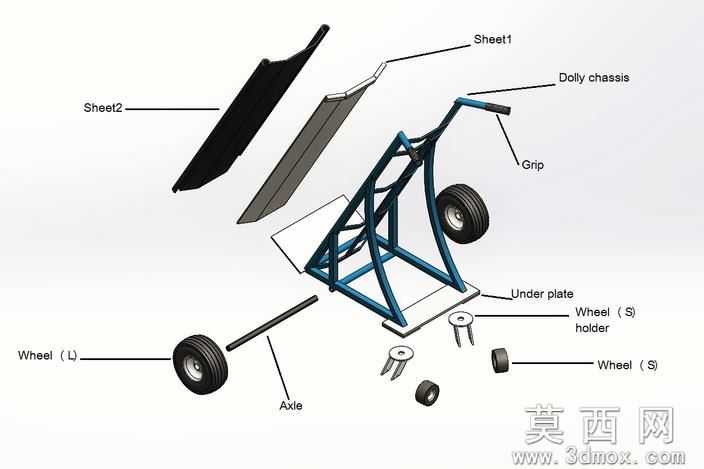

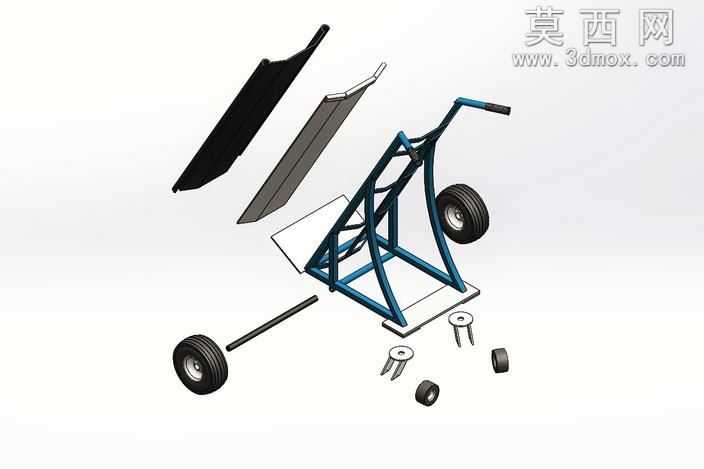

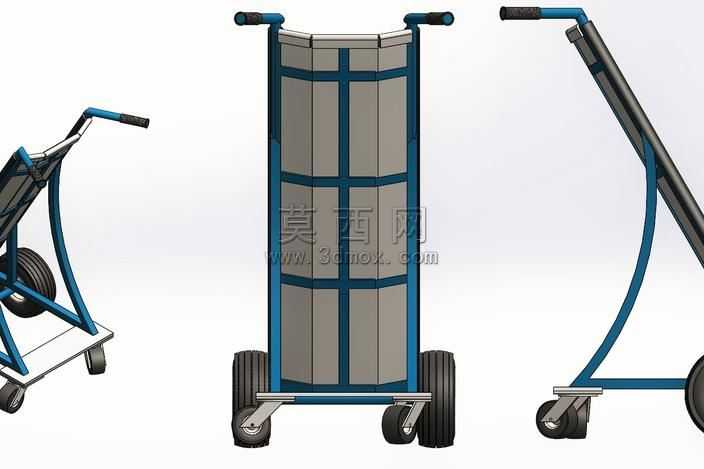

本作品为工厂场景使用的物料转运手推小车三维建模成果，建模过程严格遵循工业工装器具的实用设计逻辑，采用SolidWorks完成全参数化建模，所有零部件均按照实际生产中的装配关系完成约束配合，可直接用于结构验证与生产参考。模型采用爆炸视图呈现完整结构组成，清晰展示了各部件的装配层级与连接关系：主体承载框架采用方管焊接式桁架结构设计，建模时通过焊件模块生成框架型材，精准还原了管材弯折、拼接的工艺特征，框架表面赋予哑光蓝色金属漆材质，模拟工业设备常用的喷塑表面处理效果，材质参数调整了粗糙度与反光度，还原真实金属漆面的哑光质感。承载底板采用加厚钢板设计，建模时预留了与框架的安装孔位，底板表面赋予拉丝不锈钢材质，体现耐磨承重的部件属性。行走系统包含单只前轮与两只后轮，轮体采用橡胶胎面与硬质轮毂的组合结构，橡胶部分赋予黑色哑光弹性材质，调整了凹凸纹理模拟轮胎防滑纹路，轮毂采用亮面工程塑料材质，搭配金属轮轴完成转动副约束，轮轴与框架的连接位置设计了专用轮架支座，支座采用铸钢材质，建模时还原了安装孔与加强筋结构，保障承重可靠性。扶手部分采用弯折圆管设计，握持位置包裹防滑橡胶握把，握把材质调整了软质触感参数，还原橡胶握套的防滑特性。两侧护板采用薄钢板弯折成型，建模时通过钣金模块生成折弯特征，还原板材加工的工艺细节，护板表面赋予黑色哑光金属材质，与主体框架形成视觉区分。整体建模过程中对所有配合面做了干涉检查，确保各运动部件无结构冲突，爆炸视图的拆解顺序遵循实际装配流程，可直观理解小车的组装逻辑，结构设计充分考虑工厂内短距离转运物料的使用需求，框架的桁架结构在减轻整体重量的同时保障了结构强度，轮系布局兼顾了转向灵活性与承载稳定性，各易损部件均采用模块化设计，便于后期维护更换，渲染阶段采用均匀的工业白模光照环境，清晰呈现各部件的结构轮廓与材质差异，无多余光影干扰，可清晰查看每一处结构细节。
