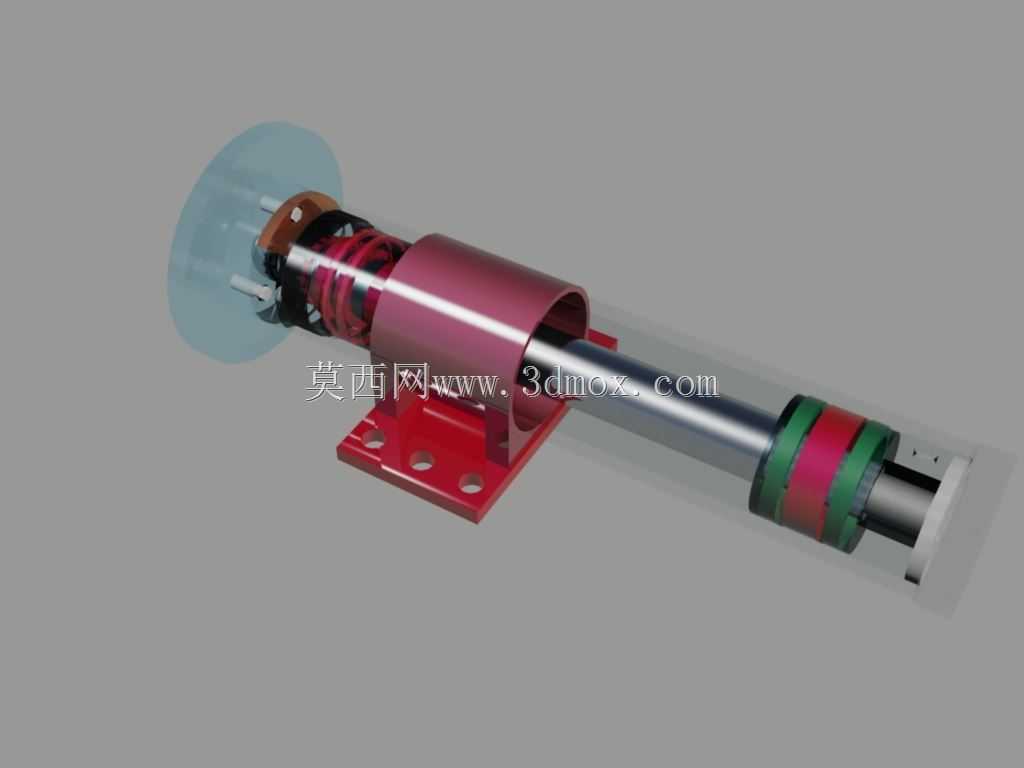

采矿作业用液压缸拆解结构三维设计

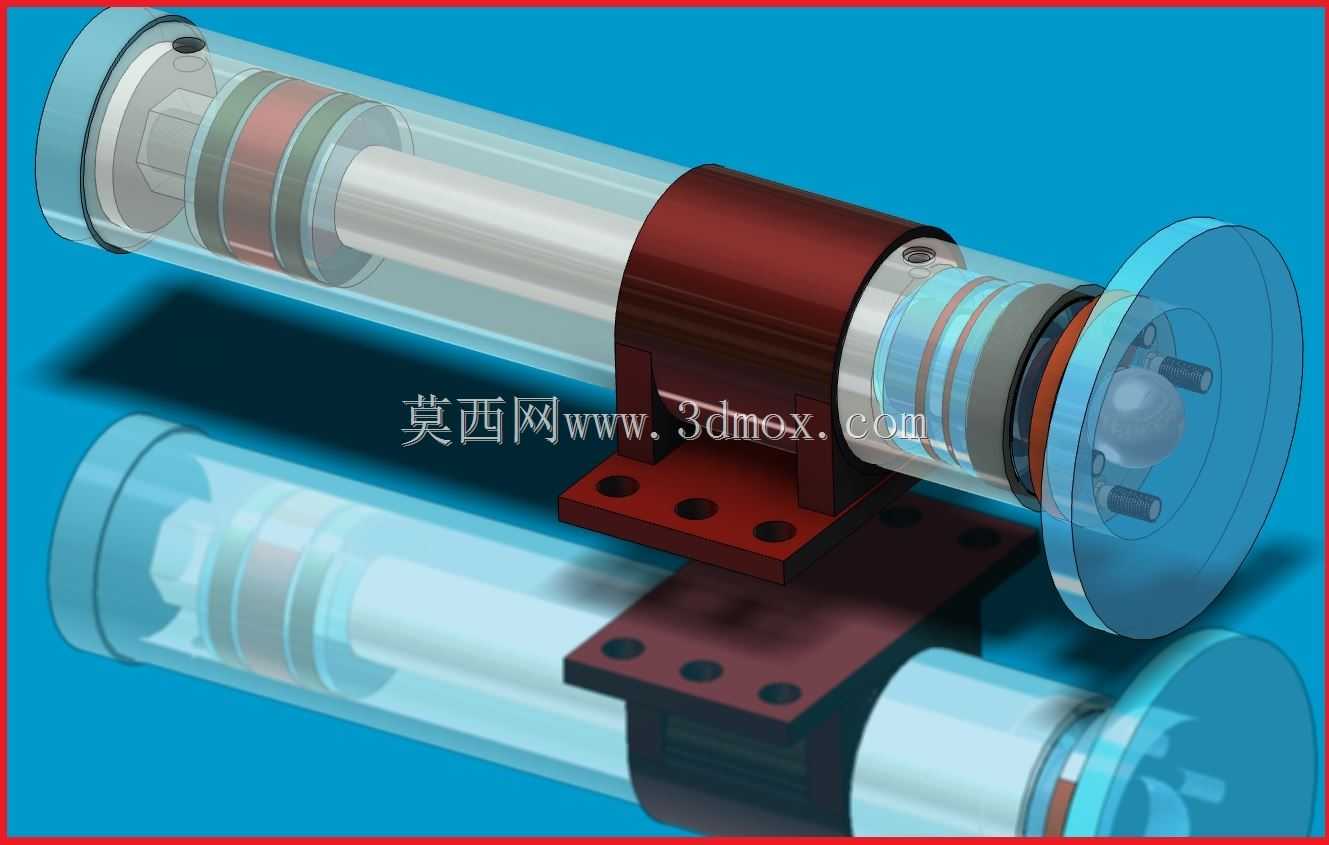

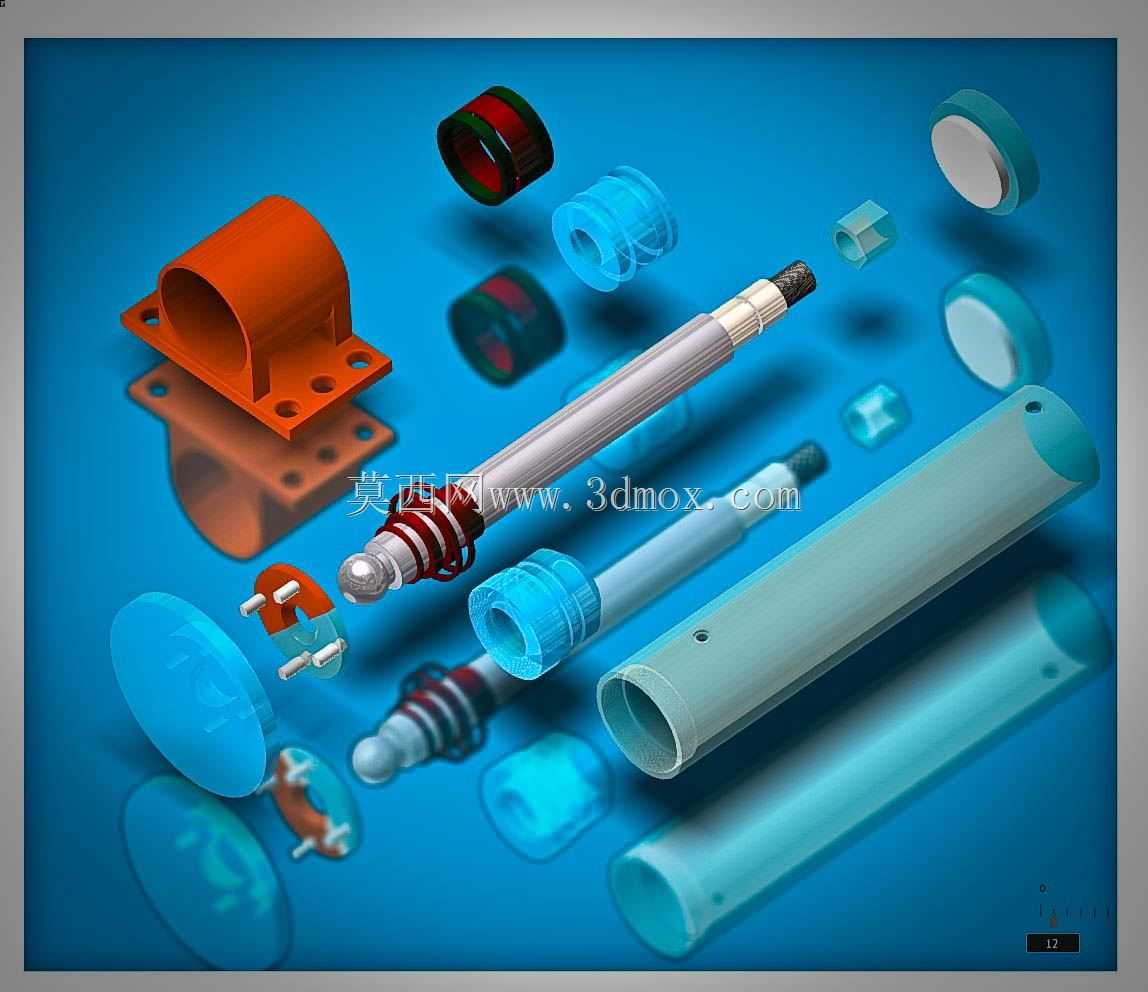

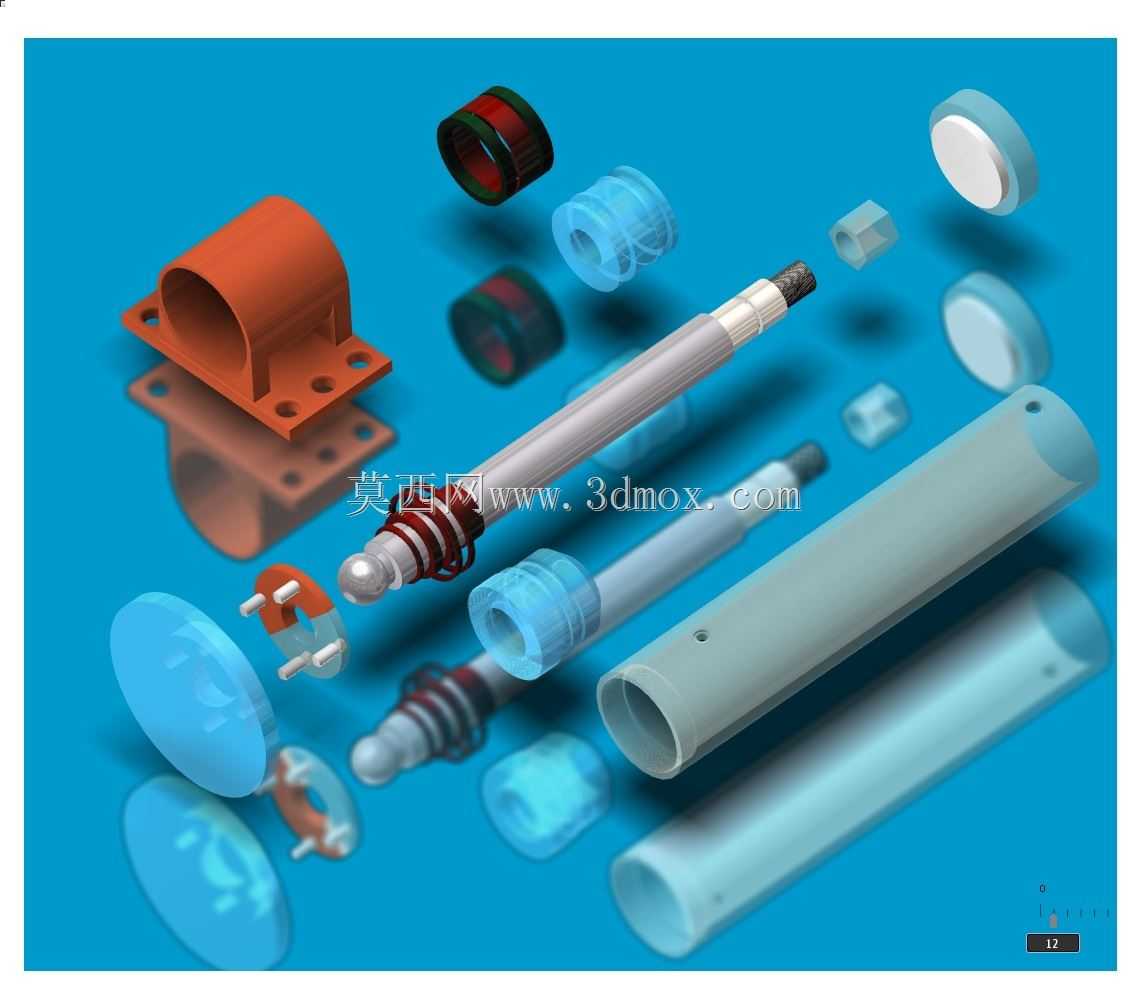

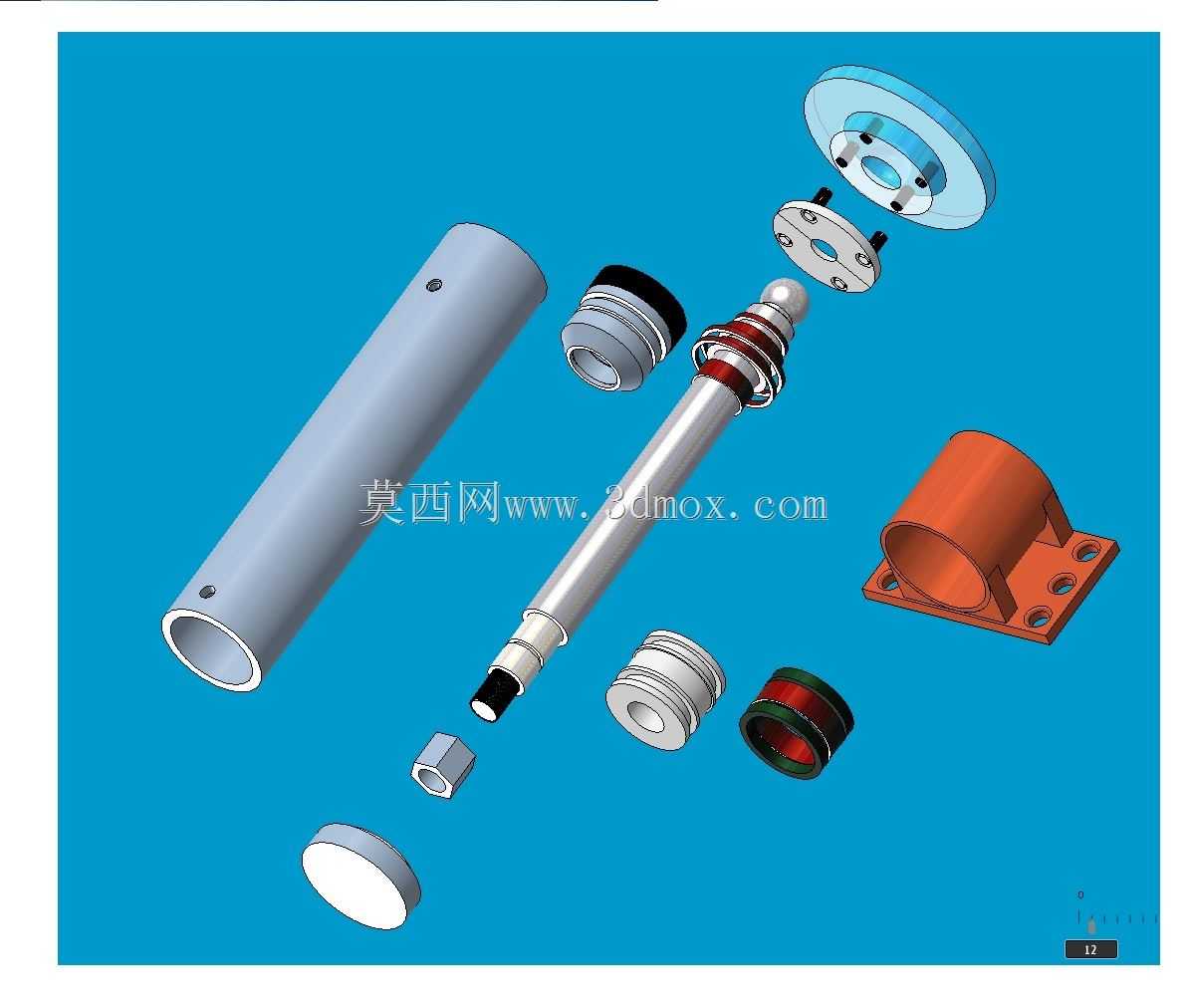

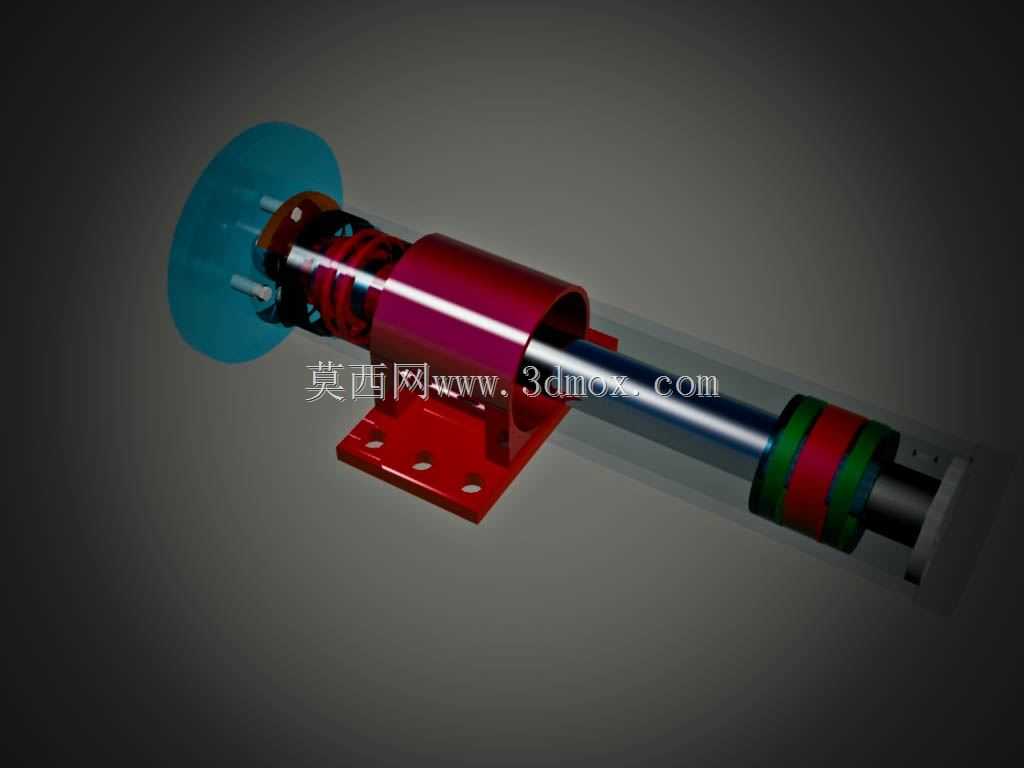

　　在地下采矿作业场景中，采掘工作面的支护调整、采掘臂姿态控制、矿料输送装置的张紧调节，都离不开液压执行元件的稳定动力输出，这款针对采矿工况设计的液压缸，正是为适配井下高粉尘、强冲击、连续作业的恶劣环境开发的核心执行部件。从拆解后的结构排布能看到，整套元件的设计完全围绕矿用设备的可靠性需求展开，没有冗余的装饰性结构，每一个零件都承担明确的功能定位。缸筒部分采用厚壁无缝结构设计，内壁做了高精度珩磨处理，表面粗糙度控制在满足密封件长期往复运动的要求范围内，既可以承受采掘作业中瞬时的高压冲击，也能减少活塞运动过程中的内泄损耗，缸筒两端的连接结构做了加厚处理，避免井下设备磕碰、重载冲击导致的端盖变形漏油。

　　活塞与活塞杆组件是整套液压缸的动力传递核心，活塞杆表面做了硬化镀层处理，硬度和耐磨性能适配井下多粉尘、易刮蹭的作业环境，活塞上的密封组件采用多道组合密封结构，分别承担静密封、动密封、防尘的功能，最外侧的防尘圈可以阻挡采掘过程中产生的岩粉、煤尘进入缸体内部，避免密封件被硬质颗粒划伤导致的泄漏失效，活塞与活塞杆的连接采用防松结构设计，应对采矿作业中频繁的载荷波动、换向冲击，不会出现连接松动导致的动力输出失效。端盖、导向套、连接支座这些附属结构，全部围绕安装便捷性、维护便利性做了针对性设计，前端导向套采用可拆卸结构，井下现场维护时不需要整体拆解缸体，就可以快速更换磨损的导向环和密封件，大幅缩短设备停机维护的时间；

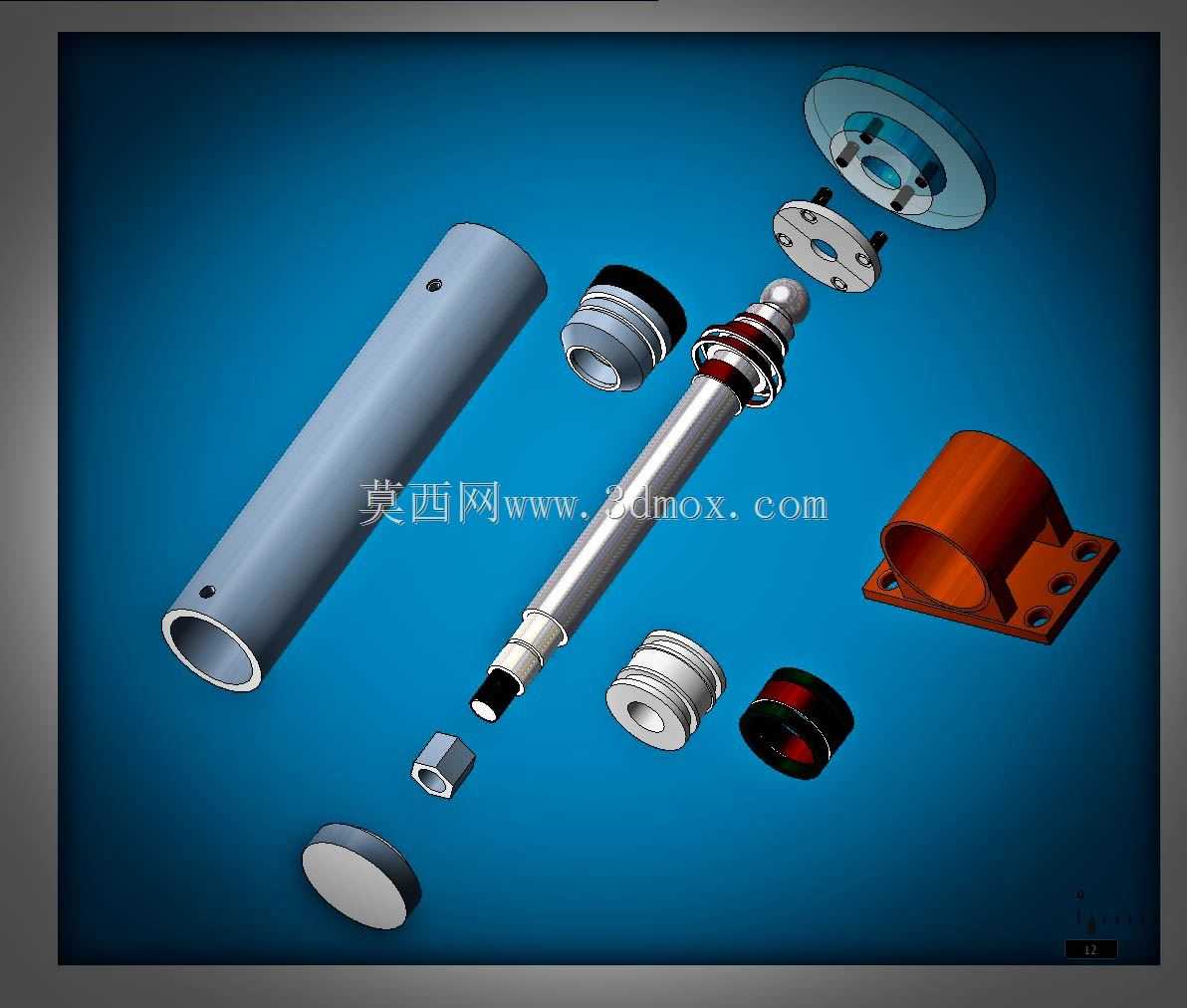

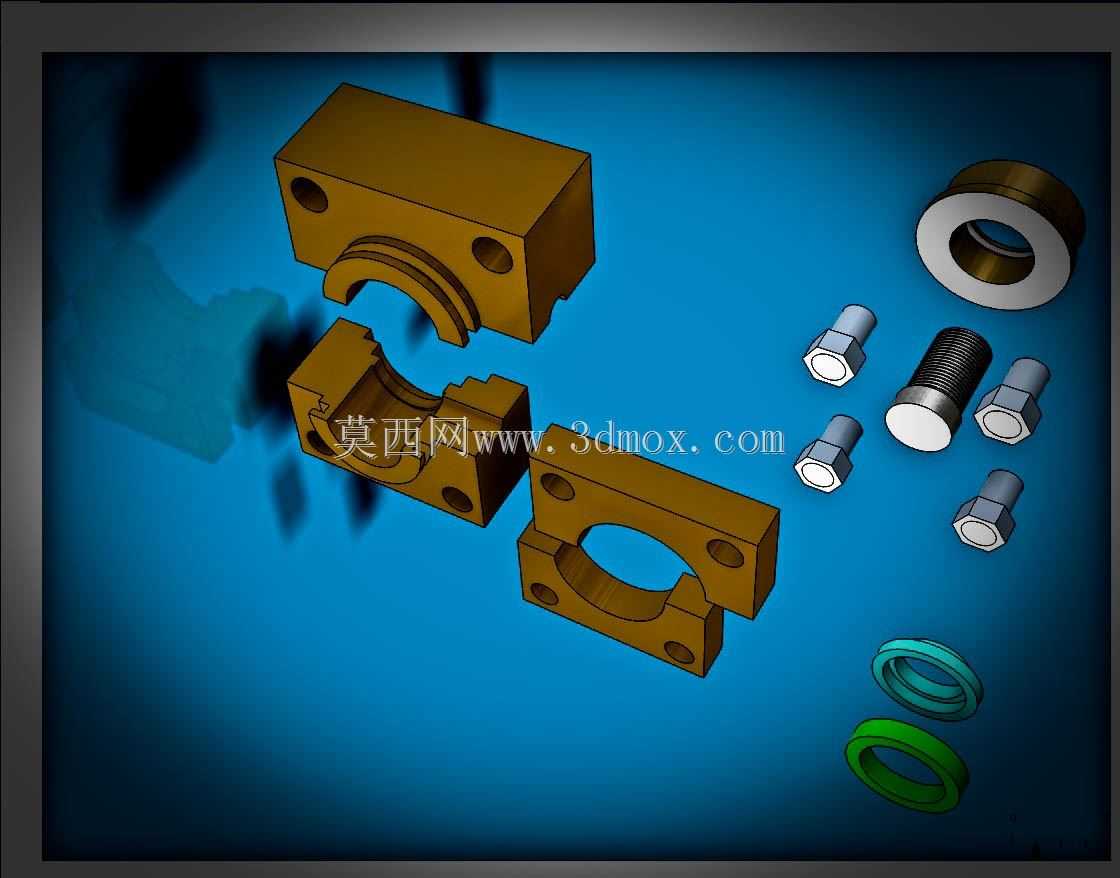

　　缸体上的安装支座采用带定位止口的法兰结构，安装时可以快速与设备的安装基座定位，螺栓孔的位置公差经过严格校核，保证液压缸安装后活塞杆的运动方向与负载方向同轴，避免偏载导致的活塞杆弯曲、密封件偏磨问题。从拆解的零件排布可以看出，设计阶段就充分考虑了井下作业的维护场景，所有易损件都设计为可单独更换的结构，不需要整体更换整根油缸，能够降低采矿作业的备件成本。整套结构的安装边界经过优化，在保证输出行程和推力满足采矿设备动作要求的前提下，尽可能压缩了缸体的整体外形尺寸，适配采掘设备狭窄的安装空间，缸体外部没有突出的易磕碰结构，所有外接油口都做了防护设计，避免井下落石、设备剐蹭损坏油口接头。在功能特性上，

　　这款液压缸可以在较宽的工作压力区间稳定输出动力，既可以满足支护装置缓慢顶升的大推力需求，也可以适配采掘臂快速动作的响应要求，活塞杆的运动阻尼经过匹配设计，动作过程平稳无爬行，不会因为井下油温变化出现明显的速度波动。设计过程中针对采矿工况的常见失效点做了强化处理，比如活塞杆的防尘结构、密封件的耐温耐磨损性能、连接部位的防松设计，都是基于井下实际作业的故障反馈做的优化，避免常规液压缸在采矿场景中容易出现的漏油、活塞杆拉伤、连接断裂等问题。从零件的拆分逻辑来看，建模过程严格按照实际装配顺序搭建，每个零件的配合公差、装配关系都和实际生产的加工要求一致，既可以用于设备选型阶段的结构匹配验证，也可以作为维护培训的拆解演示模型，帮助现场运维人员快速理解油缸的内部结构，掌握故障排查和易损件更换的操作要点。
