带卡通趣味涂装的轻型单座直升机结构

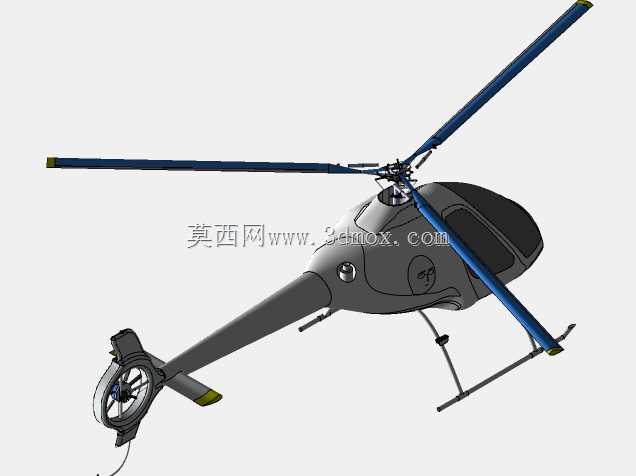

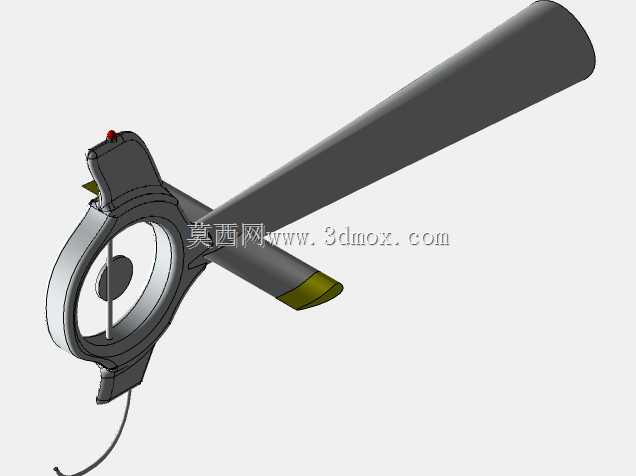

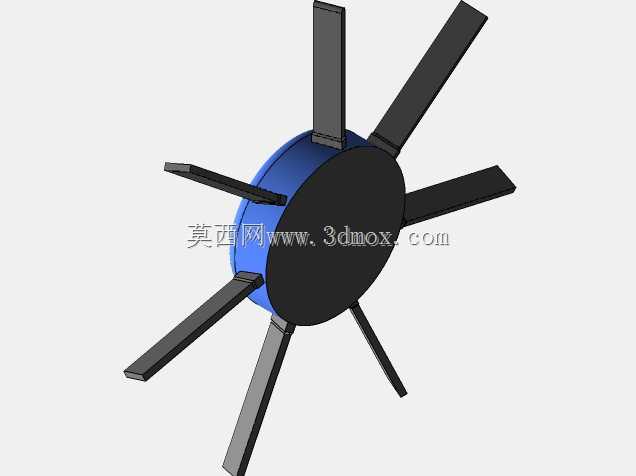

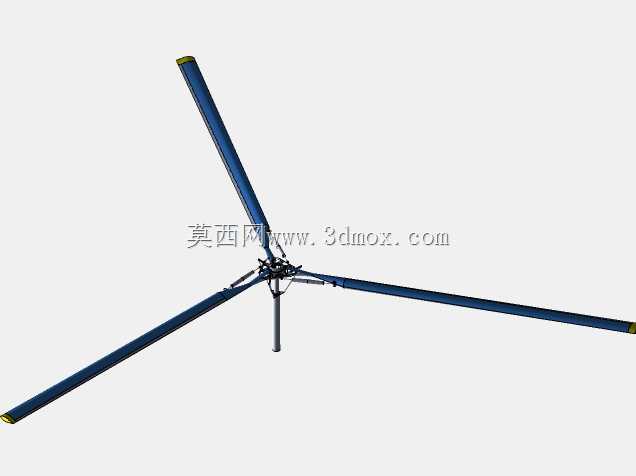

　　这款轻型直升机的三维结构设计，核心瞄准低空通用作业场景的轻量化需求，在结构布局上做了大量适配小吨位载荷的优化。先看尾部的涵道式尾桨设计，和传统开放式尾桨不同，涵道结构把尾桨完全包裹在尾梁末端的整流罩内，一方面能降低低空飞行时尾桨剐蹭障碍物的风险，适合农林植保、电力巡线这类需要贴近障碍物作业的场景，另一方面涵道本身能对尾桨气流形成导流，提升悬停状态下的方向控制精度，在狭小场地起降时的操控冗余度更高。主旋翼采用两叶式柔性桨毂设计，桨叶主体为复合材料铺层结构，在建模时特意保留了桨叶的预扭转角参数，这个角度是匹配旋翼转速下的气流迎角设置的，能在额定起飞重量下把旋翼诱导阻力控制在合理区间，避免小功率发动机出现动力冗余不足的问题。

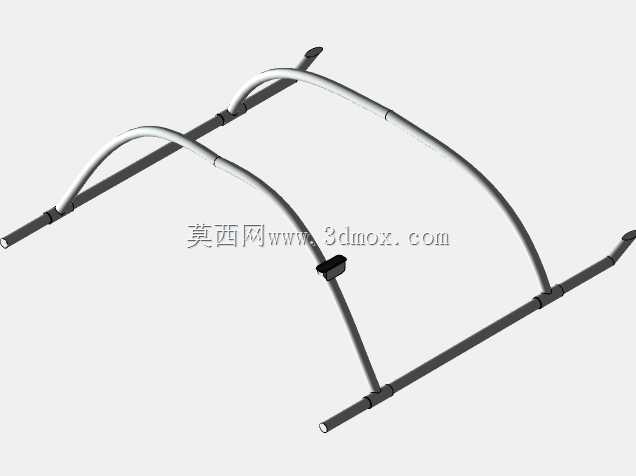

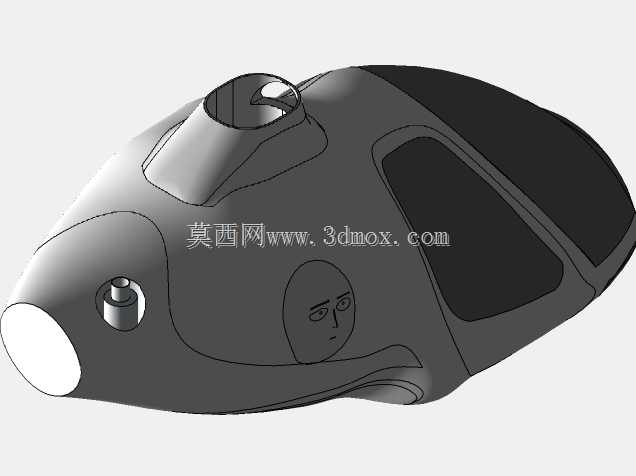

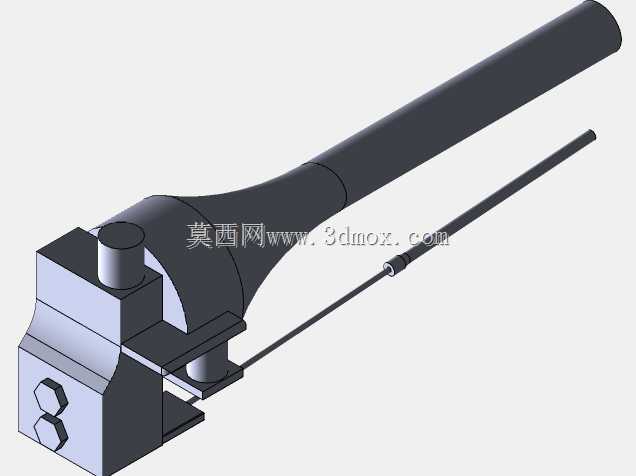

　　机身主体采用半硬壳式结构，前部的乘员舱做了水滴形流线修型，风挡为多段式曲面设计，既保证前向和侧向的观察视野，也能减少前飞时的气动阻力，舱内的操纵机构预留了总距杆、周期变距杆的安装空间，操纵线系沿着机身下部的纵梁布置，和燃油舱、航电舱做了物理隔层设计，避免管线干涉带来的维护难题。起落架采用滑橇式结构，两根弧形滑橇梁通过弹性支撑件和机身底部的承力框连接，没有复杂的收放机构和液压减震部件，结构重量比轮式起落架降低近四成，而且在野外非铺装场地起降时，滑橇的接地面积更大，不容易出现陷机问题，支撑件的弹性变形量是按照硬着陆时的冲击载荷设置的，能吸收1.5米每秒下沉率下的冲击能量，避免机身承力结构出现过载损伤。尾梁为薄壁铝合金铆接结构，

　　从机身中部的承力框向后延伸，末端的涵道尾桨和尾梁采用一体化整流设计，水平安定面设置在涵道两侧，用来平衡前飞时的俯仰力矩，不需要额外增加尾部配重，进一步压缩了结构重量。在建模过程中，特意把旋翼的旋转包络面、尾桨的转动边界、起落架的离地间隙都做了明确的结构标注，主旋翼旋转时的最大直径边界和机身、尾梁的安全间隙留足了200毫米以上的余量，避免桨叶在挥舞状态下和机身结构发生碰擦，滑橇起落架的最低点到机身底部的距离设置为320毫米，既保证地面滑行时的通过性，也不会因为离地过高导致整机重心抬升影响悬停稳定性。动力舱设置在乘员舱后方、旋翼主轴的正下方位置，这个位置的布置能让整机重心落在旋翼轴的中心线上，减少悬停时的配平力矩消耗，

　　发动机的安装支架采用桁架式结构，直接和机身的主承力框连接，能把发动机工作时的振动直接传递到承力结构上，避免局部共振。整机的外形尺寸控制非常紧凑，不含旋翼的机身长度不到6米，旋翼展开后的总直径不到7米，涵道尾桨的直径仅为0.8米，整体外廓尺寸甚至比很多家用轿车更短，对起降场地的要求极低，一块边长8米的平整空地就能完成起降作业，非常适合私人飞行、低空航拍、短途通勤这类场景使用。机身侧面的趣味涂装是在结构模型完成后附加的外观设计，没有改动机身的气动外形，只是在曲面蒙皮上做了图案映射，不影响结构本身的力学性能和气动特性，建模时所有的蒙皮接缝、口盖位置都按照实际制造工艺做了拆分，每一块蒙皮的连接点都预留了铆钉安装位，结构件之间的装配间隙按照航空制造的通用公差设置，能直接对接后续的工程化出图需求。
