固定翼航模1444mm翼展机翼骨架结构

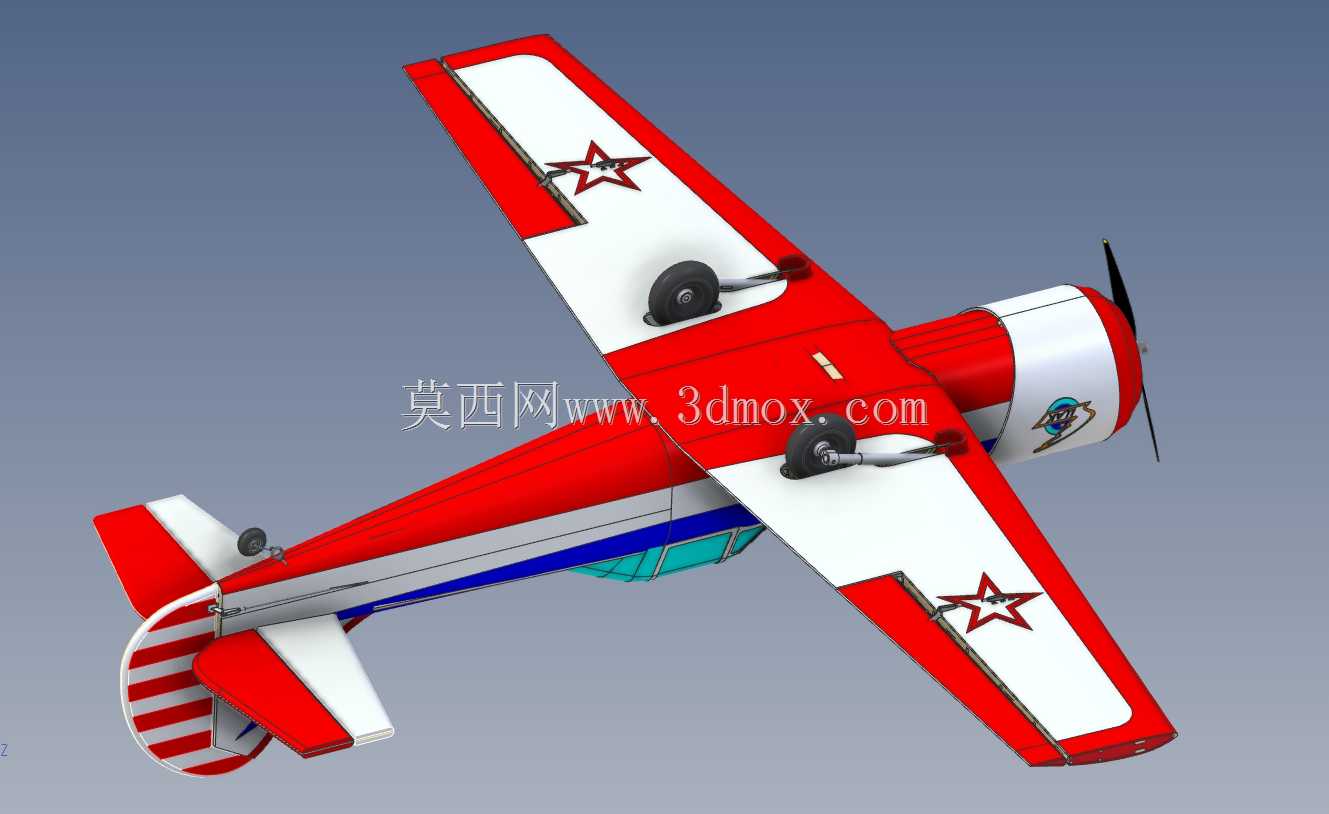

　　这套翼展1444mm的机翼结构，主要面向轻量型固定翼遥控航模的装机使用场景，适配上单翼布局的油动或电动像真机、练习机机型，在航模赛事训练、休闲飞行、航空科普教学场景中都能匹配对应的装机需求。作为固定翼航模产生升力的核心承载部件，机翼的结构设计直接决定飞行过程中的升阻比、结构抗扭强度与整机飞行稳定性，这套结构采用传统的木质桁架式骨架设计思路，在保证结构强度冗余的前提下尽可能压缩结构自重，匹配小排量动力系统的推重比要求。

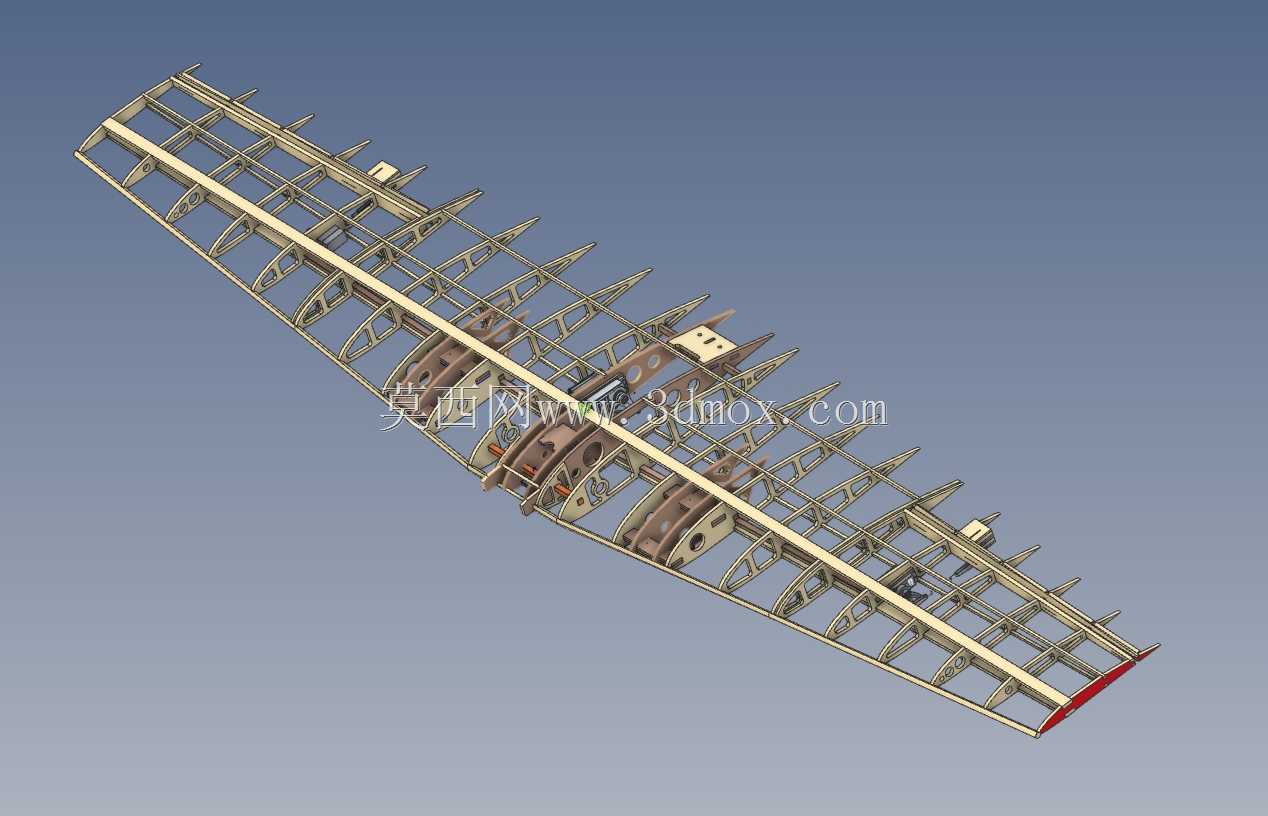

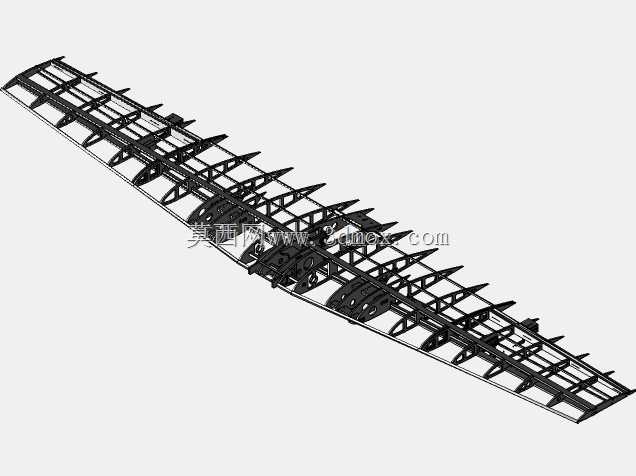

　　从结构布局来看，整个机翼沿展向设置连续的主承力梁，作为机翼弯曲载荷的主要承载结构，主翼梁沿翼展方向贯通，承担飞行过程中升力产生的弯矩，避免机翼在大过载机动、气流紊流扰动下出现翼尖挠度过大的问题。沿翼弦方向等距布置的翼肋，严格按照选定翼型的截面轮廓加工成型，每一片翼肋的定位孔都与主翼梁、前后辅助梁精准配合，保证整个机翼的翼型轮廓精度，避免因翼型偏差导致升力系数下降、诱导阻力增大的问题。翼肋之间设置交叉的斜向支撑条，提升整个骨架的抗扭刚度，在副翼偏转、侧风飞行时，机翼承受扭转载荷的过程中不会出现翼型扭转变形，保证操纵面的舵效精准度。

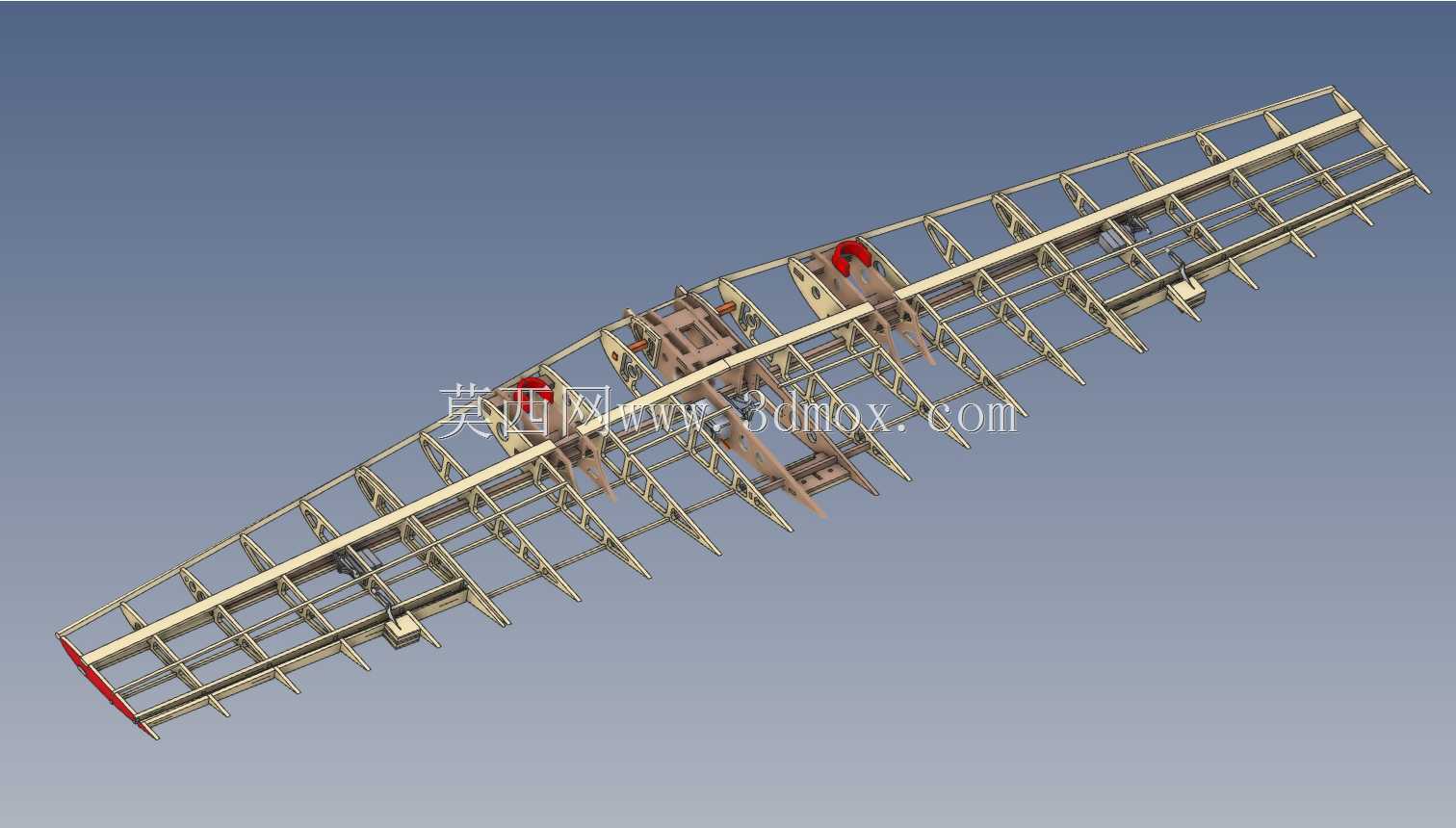

　　机翼前缘设置连续的前缘支撑条，为后续粘贴蒙皮提供平整的贴合基准，同时在轻微擦碰、撞草的场景下吸收冲击能量，避免主翼梁直接受冲击出现断裂。机翼后缘设置厚度渐变的后缘条，为副翼的铰接安装提供固定基准，副翼与主翼面的铰接间隙可以通过后缘条的安装精度控制，减小飞行过程中的操纵间隙，提升滚转操纵的响应精度。机翼中段设置与机身对接的安装定位座，定位座上预留的安装孔位匹配对应机身的机翼固定销、锁紧螺栓位置，保证机翼安装后与机身的相对位置精度，避免机翼安装角偏差导致整机俯仰配平异常。

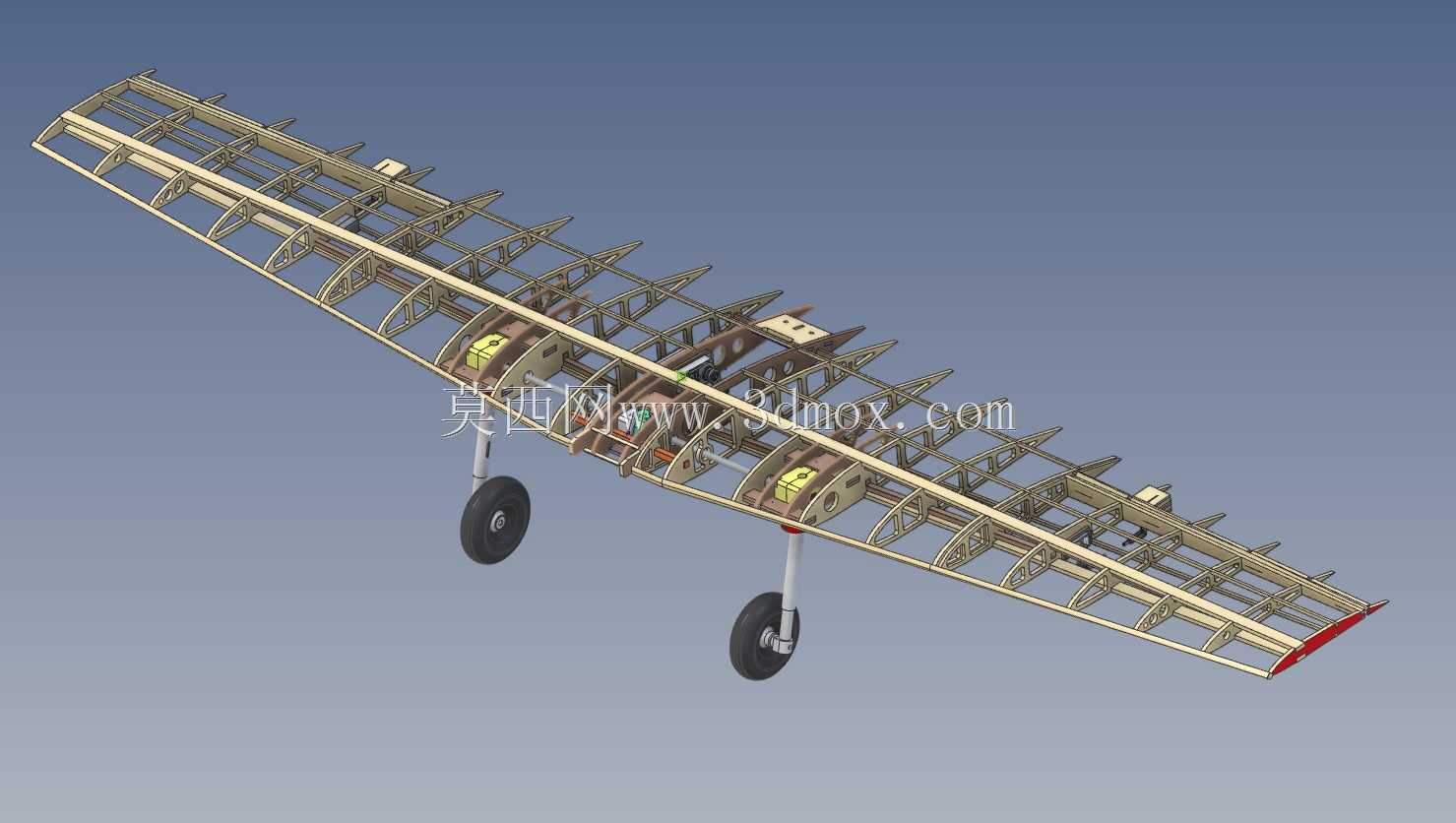

　　起落架安装位直接集成在机翼根部的主翼梁加强区域，通过多层胶合板补强的安装座，将起落架着陆时的冲击载荷直接传递到主承力梁结构上，避免硬着陆时起落架安装位出现撕裂、结构失效的问题。主起落架采用单支柱式结构，轮轴位置的高度匹配螺旋桨离地间隙要求，避免起飞、滑跑过程中螺旋桨触地，同时起落架的弹性形变可以吸收滑跑过程中的颠簸冲击，降低不平坦跑道对机翼结构的载荷冲击。

　　从安装边界来看，1444mm的翼展尺寸适配15-20cc排量的两冲程甲醇发动机或等效功率的无刷电机动力系统，机翼弦长沿展向逐步收窄，翼尖位置设置翼尖整流结构，减小翼尖涡流带来的诱导阻力，提升飞行过程中的升力效率。整个骨架结构的杆件连接位置都采用斜口拼接加胶粘的固定方式，在关键承力节点额外增加三角木补强，在控制整体重量的前提下，保证结构连接强度满足3-5g的飞行过载要求，适配日常休闲飞行、基础特技动作的载荷需求。

　　在实际装机过程中，骨架组装完成后可以在表面覆盖热缩蒙皮，通过加热收缩让蒙皮绷紧形成光滑的翼面，翼肋上预留的走线槽可以方便副翼舵机的线缆布设，避免线缆外露增加飞行阻力。机翼根部的对接结构可以设计为快拆形式，方便整机组装后的运输与存放，不需要每次拆装都调整操纵连杆的长度。整个结构的设计逻辑完全遵循轻量航模的结构设计准则，没有多余的冗余结构，每一处杆件的布置都对应明确的载荷传递路径，既不会因为结构过于单薄导致飞行中出现结构失效，也不会因为过度补强增加不必要的结构重量，影响整机的飞行性能。对于航模自制、改装的从业者来说，这套结构的尺寸参数可以直接作为同级别机型机翼设计的参考，根据不同的翼型选择、动力配置调整翼肋间距、主翼梁截面尺寸，就能快速适配不同定位的航模机型，减少从零开始设计的重复工作量，同时桁架式的结构加工难度低，不需要复杂的加工设备，使用常规的激光切割、手工加工就能完成所有零件的制作，适合小批量自制或者个人DIY制作的场景。
