小型风力发电齿轮传动实训装置结构

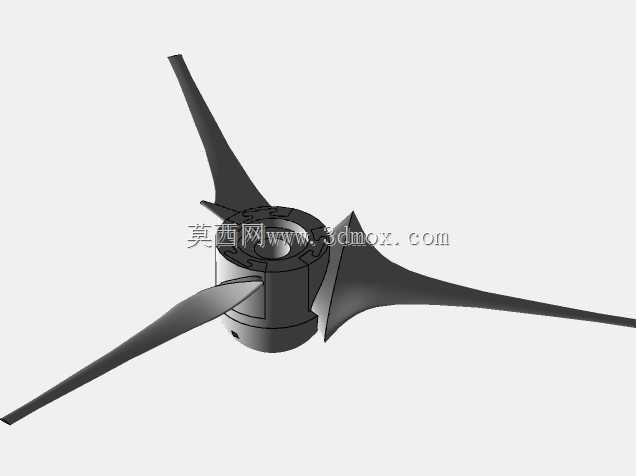

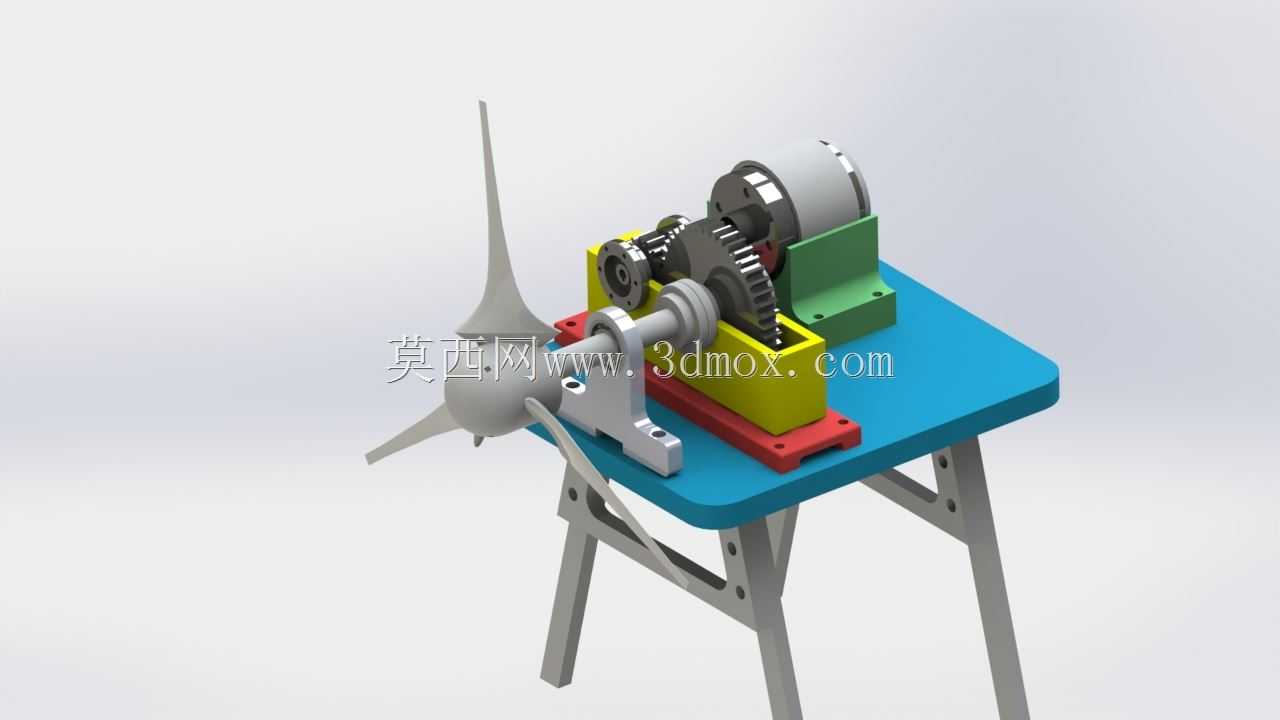

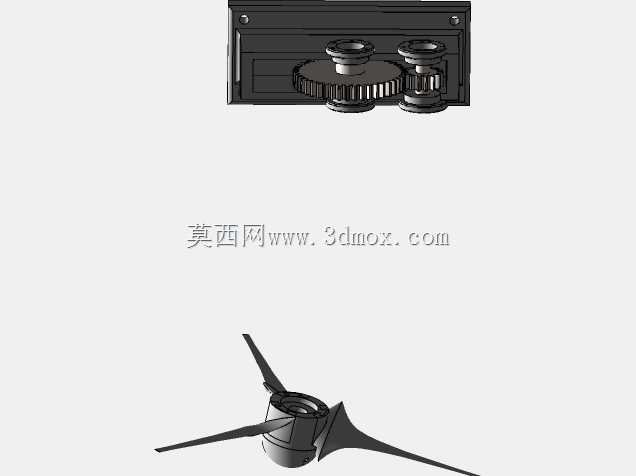

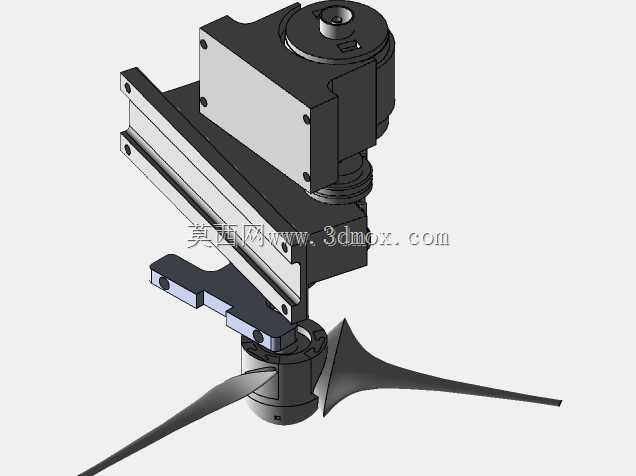

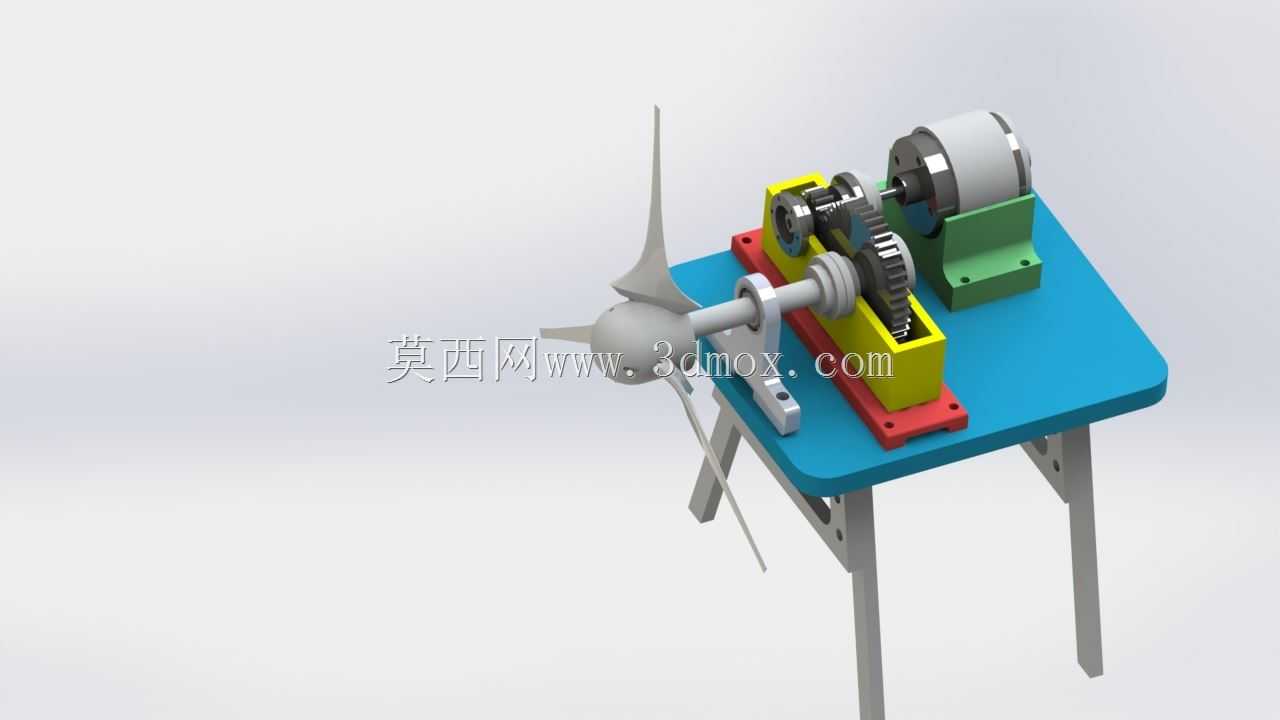

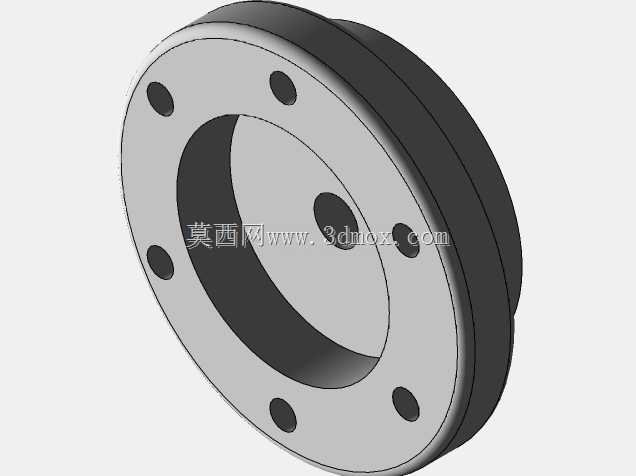

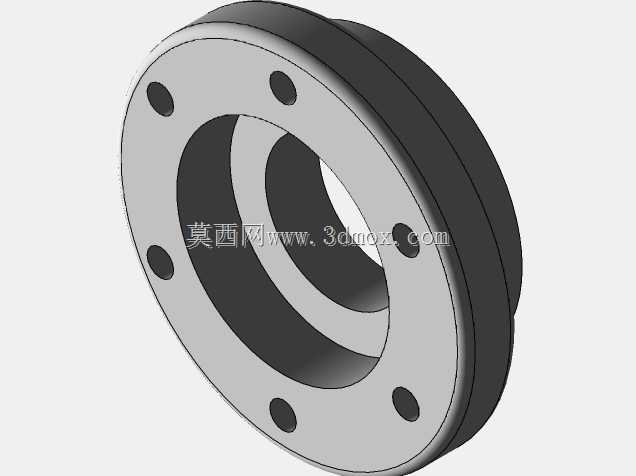

　　这套小型风力发电传动演示结构，主要面向职业院校机械原理、新能源装备相关课程的实操教学场景，也可作为小型分布式风电装备原理验证的缩比样机使用，能够直观展示风能捕获到机械能传递再到发电输出的完整链路。从结构布局来看，前端三叶式风轮直接与主轴过盈配合，主轴通过两个带座轴承固定在黄色的安装基座上，轴承座采用沉头螺栓锁紧，预留的安装孔位可适配不同轴径的主轴替换需求，方便教学过程中演示不同支撑刚度对传动稳定性的影响。风轮捕获的风能转化为主轴的旋转机械能后，通过主轴上的主动圆柱直齿轮将动力传递给啮合的从动齿轮，齿轮组采用渐开线圆柱直齿设计，模数选取适配缩比样机的传动扭矩需求，齿侧间隙控制在0.1mm到0.2mm之间，既保证传动过程无卡滞，

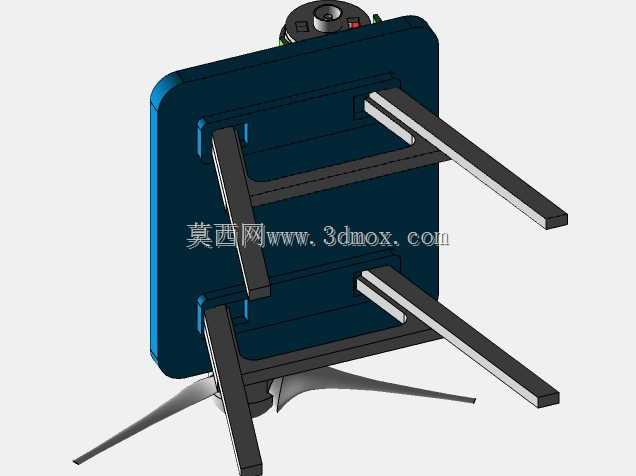

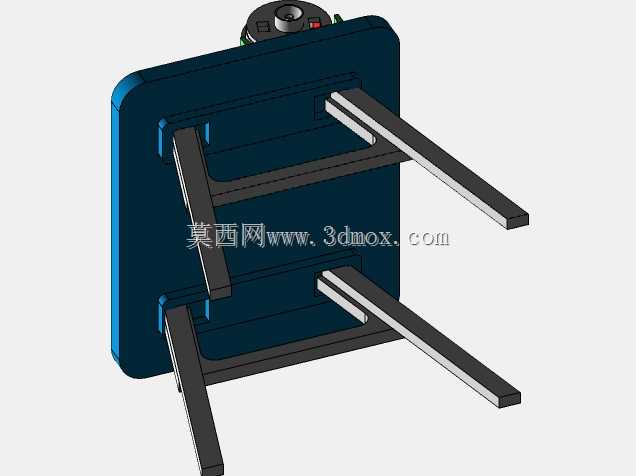

　　也能避免间隙过大带来的传动回差，教学演示时可清晰观察齿轮啮合的运动过程，也可通过更换不同齿数的齿轮组，演示不同传动比对输出转速的影响。从动齿轮的输出轴与后端的发电模块直连，发电模块通过绿色的L型安装支架固定在基座上，支架上开设长圆形调节孔，可微调发电模块的安装位置，保证齿轮啮合的中心距符合设计要求，降低装配难度。整套传动机构全部集成在蓝色的台面板上，台面板通过螺栓固定在下方的金属支架上，支架采用方管焊接结构，四条支腿带斜向加强筋，整体高度适配常规实训操作台的摆放需求，台面板边缘做圆角处理，避免实训操作过程中的磕碰风险。设计过程中优先考虑了拆装便捷性，所有零部件均采用标准紧固件连接，无焊接、粘接等不可拆卸结构，

　　学员可在短时间内完成整套机构的拆解与重装，熟悉风电传动系统的各个组成部件。安装边界方面，整套装置台面板尺寸控制在400mm×300mm范围内，支腿展开后整体占地面积不超过0.2平方米，可直接放置在常规实训桌面上使用，风轮旋转直径为200mm，转动过程中不会超出台面板边缘范围，避免实训过程中发生剐蹭。功能特性上，这套结构除了基础的传动演示功能外，还可搭配扭矩传感器、转速传感器等检测配件，测试不同风速模拟工况下的传动效率、输出功率变化，帮助学员理解风电装备的功率匹配逻辑。基座上预留的多个T型槽位，可拓展安装刹车机构、变速机构等附加模块，拓展不同的教学演示场景，比如模拟大风工况下的机械刹车动作、不同档位变速下的输出特性变化。

　　从实际使用角度出发，所有外露的传动齿轮均未设置全封闭防护罩，目的是让学员能够直观观察齿轮的啮合运动状态，当然在实际实训操作中，也可根据安全需求加装透明亚克力防护罩，不影响观察效果的同时提升操作安全性。主轴与轴承座的配合采用间隙配合公差，拆装时无需专用工具即可完成主轴的抽出与更换，降低实训过程中的工具准备成本。发电模块采用通用的小型直流发电机，输出端可直接连接电压、电流检测仪表，直观展示不同转速下的发电输出变化，让抽象的传动比、能量转化等知识点变得具象可测。整套结构的设计没有追求过高的集成度，反而刻意保留了各个功能部件的独立性，目的就是让使用者能够清晰分辨风轮捕获、动力传递、发电输出三个核心环节的结构特点，理解每个部件在整个系统中起到的作用，避免因为结构过度集成导致学员无法看清内部传动逻辑。
