开口型厚壁线性衬套结构设计

　　在自动化输送线、精密工装夹具、小型往复执行机构的导向环节里，这类开口型厚壁线性衬套是替代高成本直线轴承的高适配性零件，尤其适合低速重载、安装空间存在径向调整需求的工位，不少做非标设备的结构工程师在选型时，会优先考虑这类衬套来降低装配调试的难度。从实际使用场景来看，它常被安装在支撑座的安装孔内，为光轴类运动件提供径向支撑与轴向滑动导向，相比封闭式衬套，侧壁的开口结构能在装配时通过微量形变调整内孔与光轴的配合间隙，补偿安装座孔的少量加工误差，也能在长期磨损后通过收紧开口调整配合精度，延长零件的整体使用寿命。

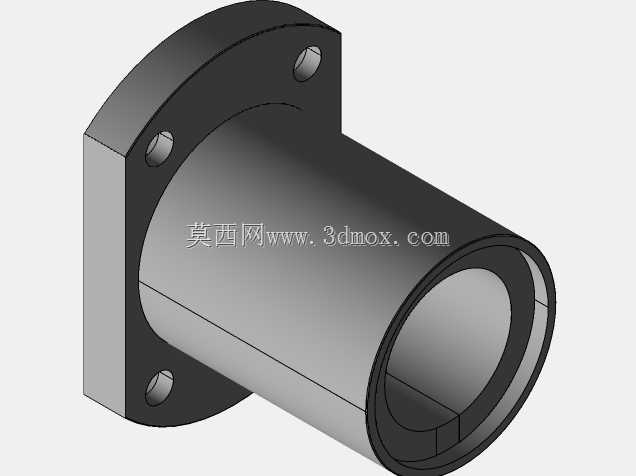

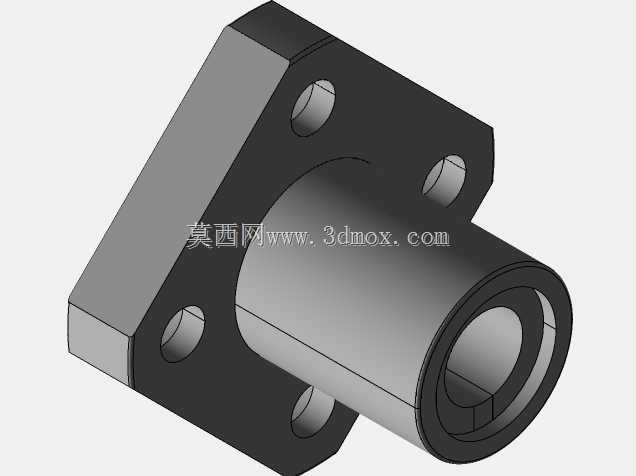

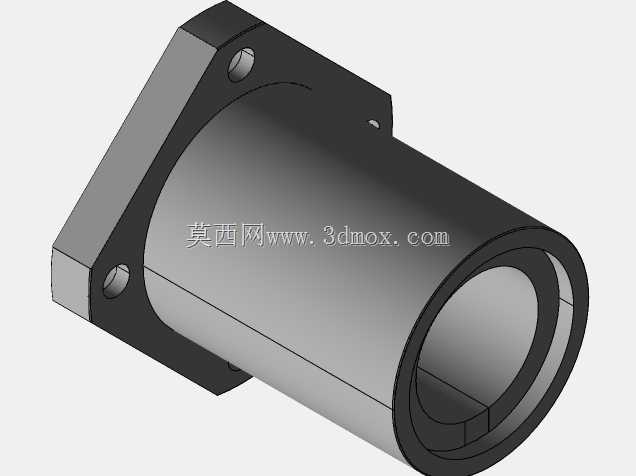

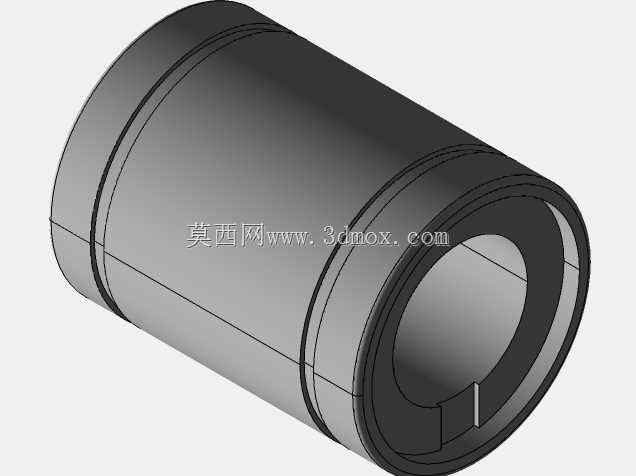

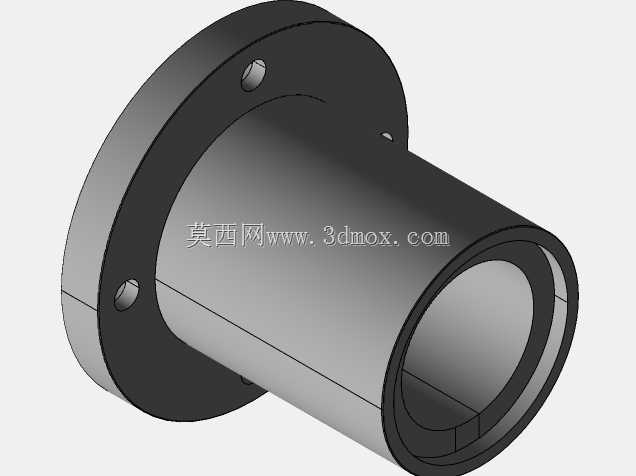

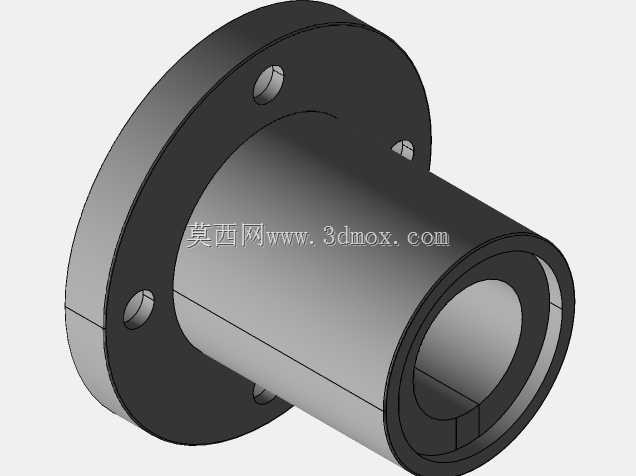

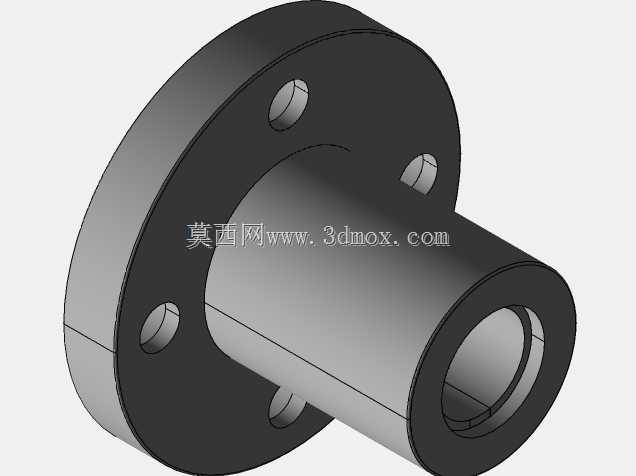

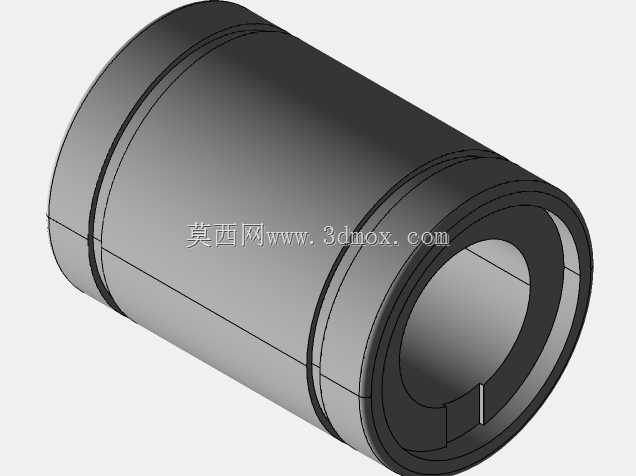

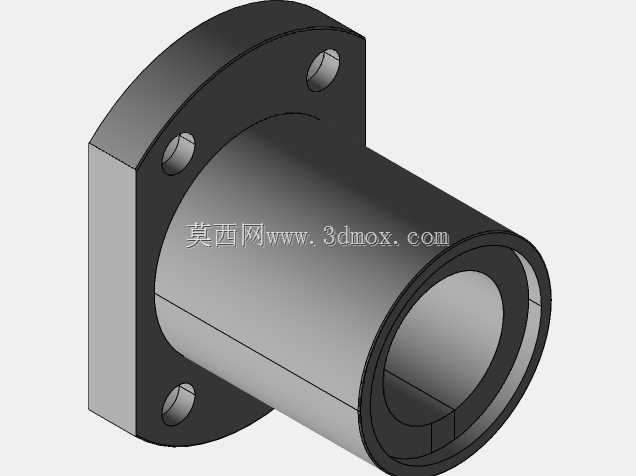

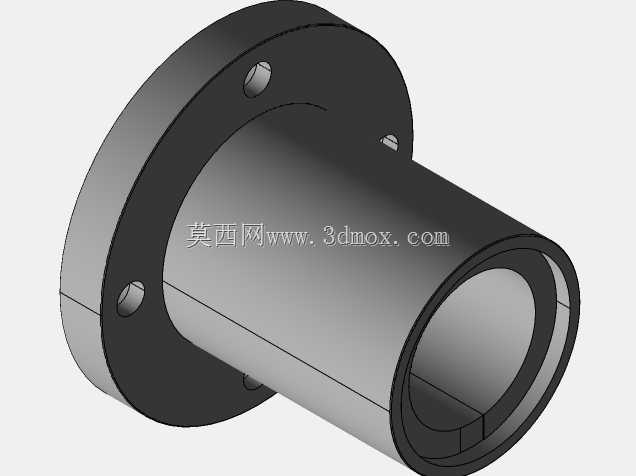

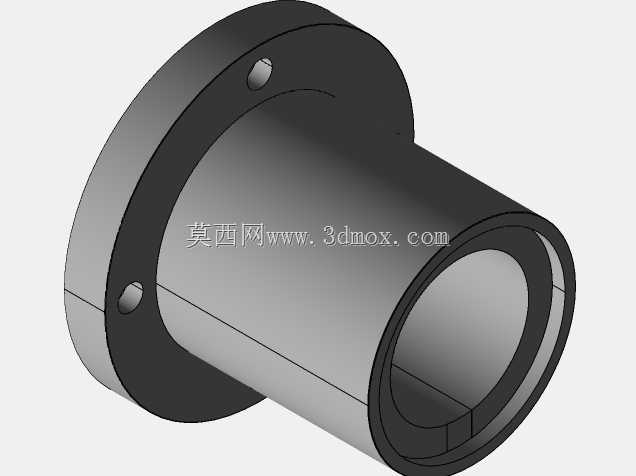

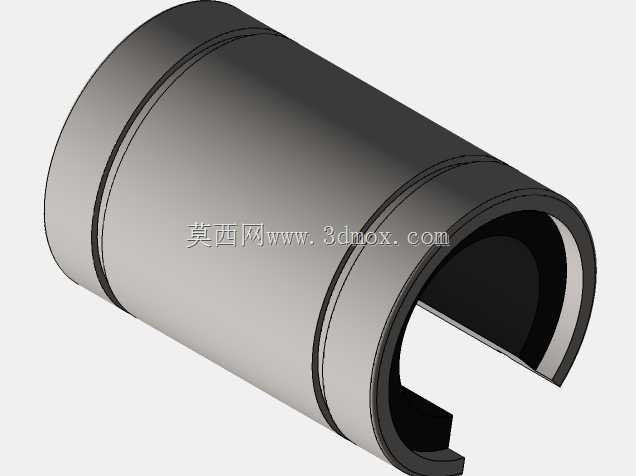

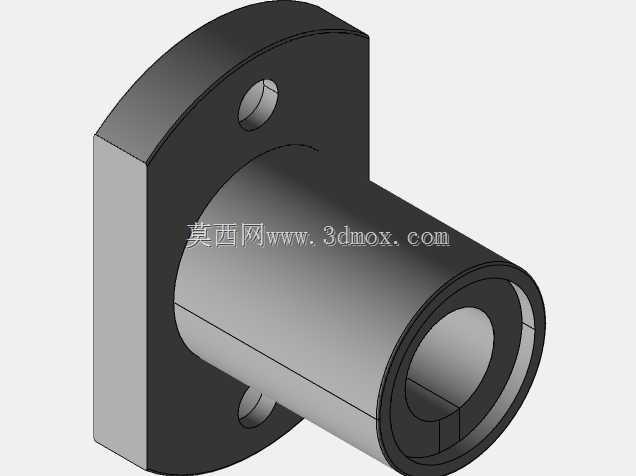

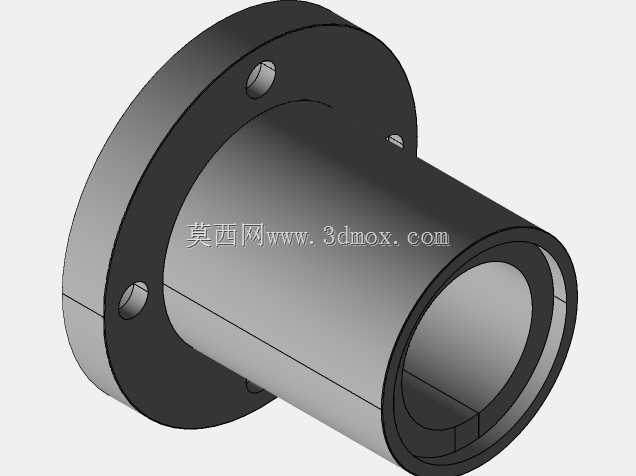

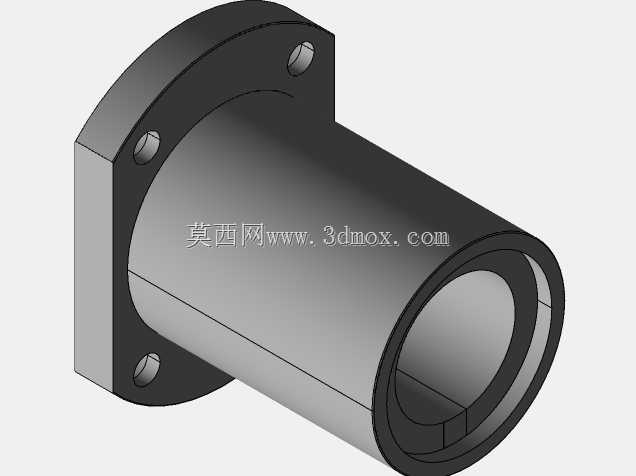

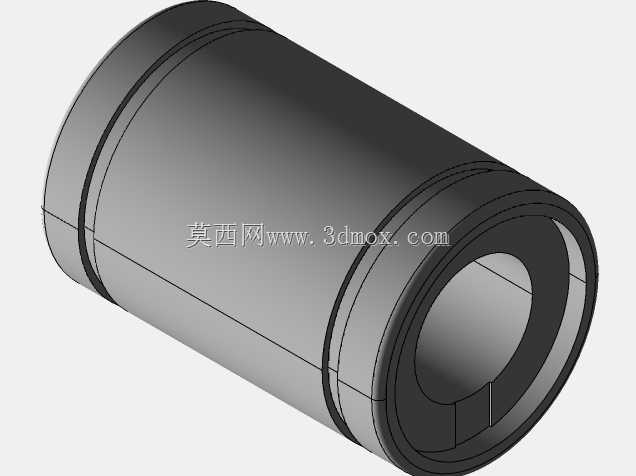

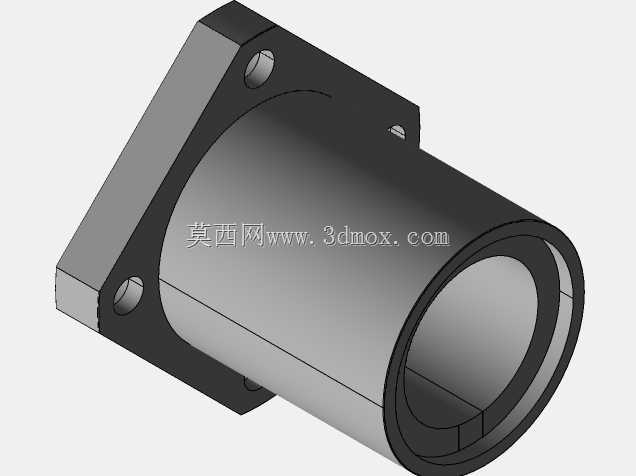

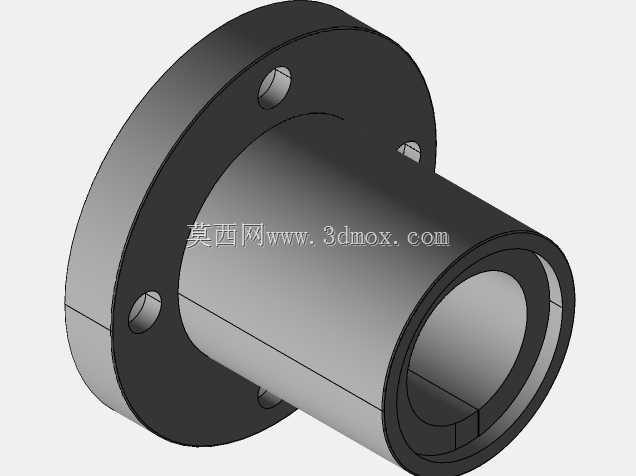

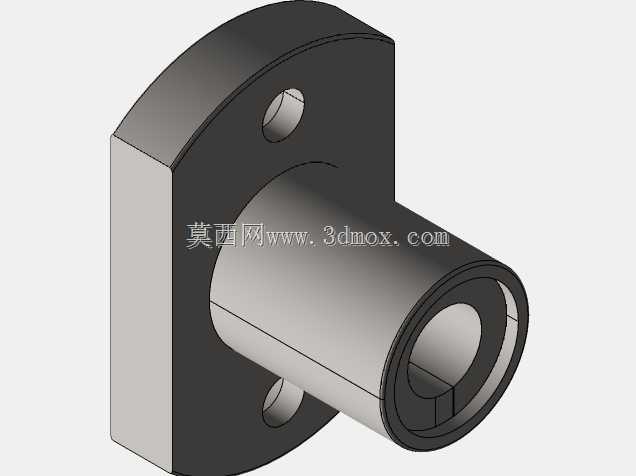

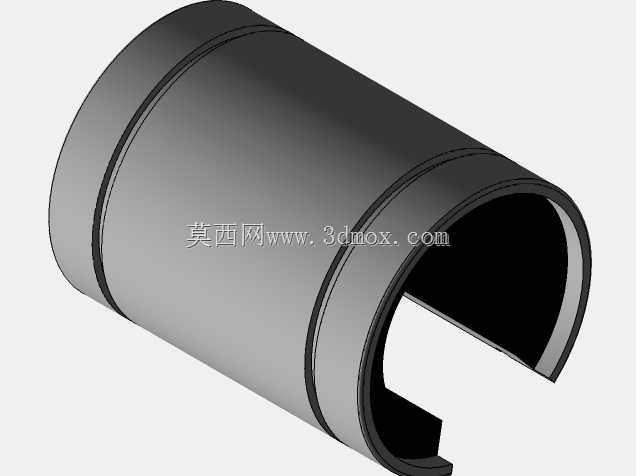

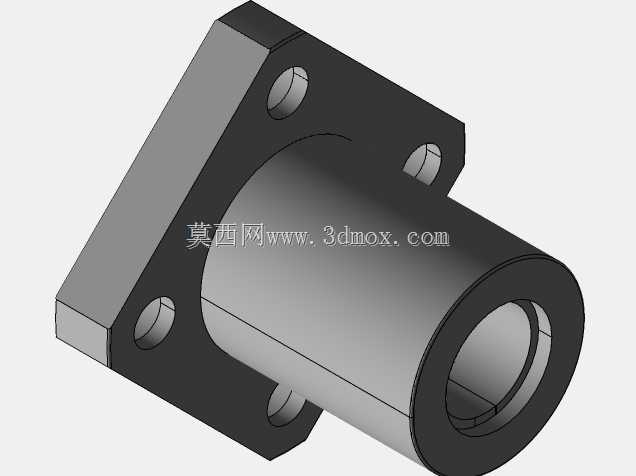

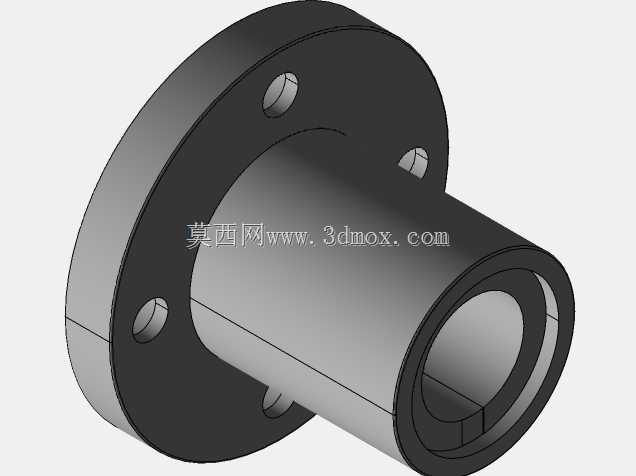

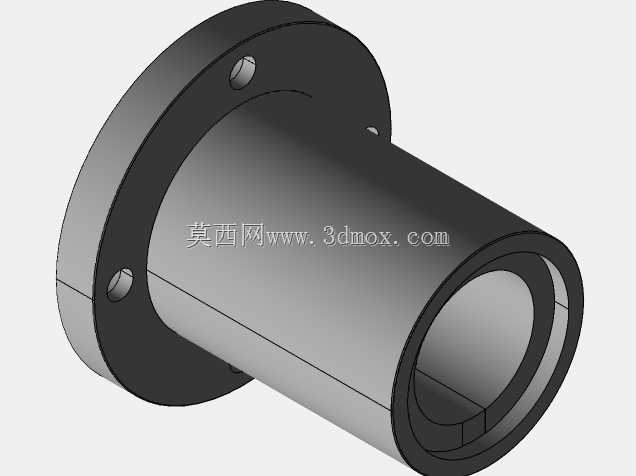

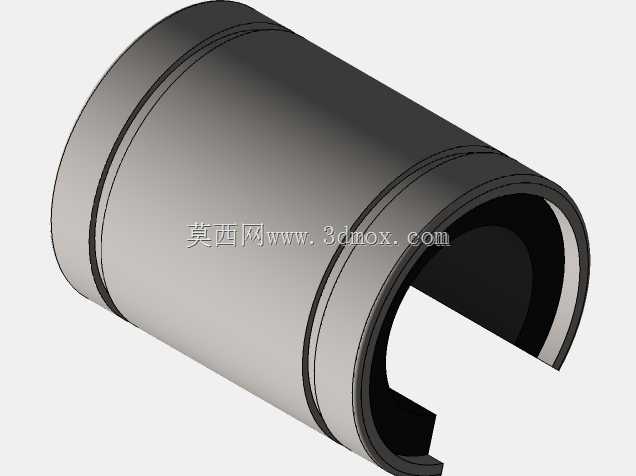

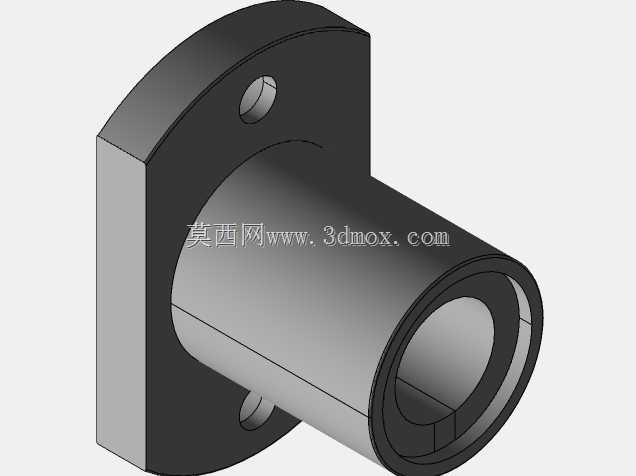

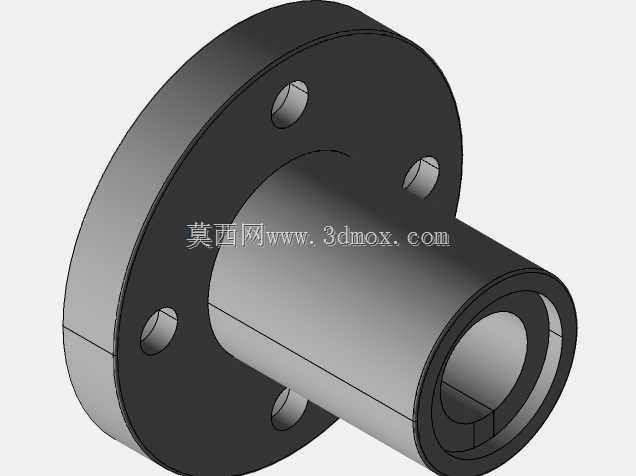

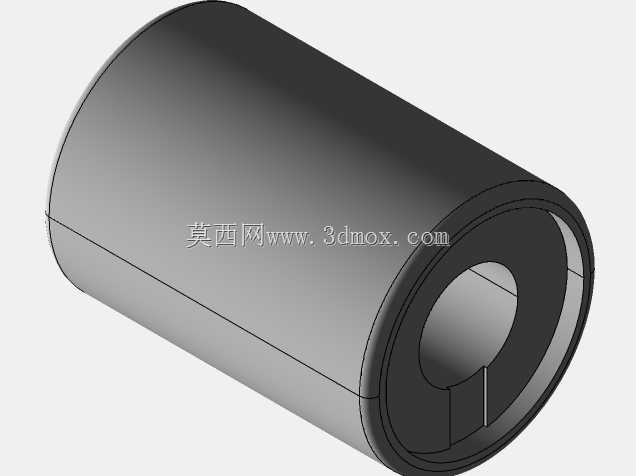

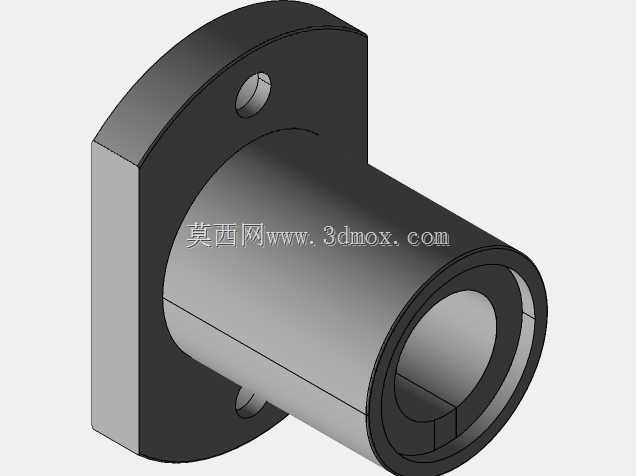

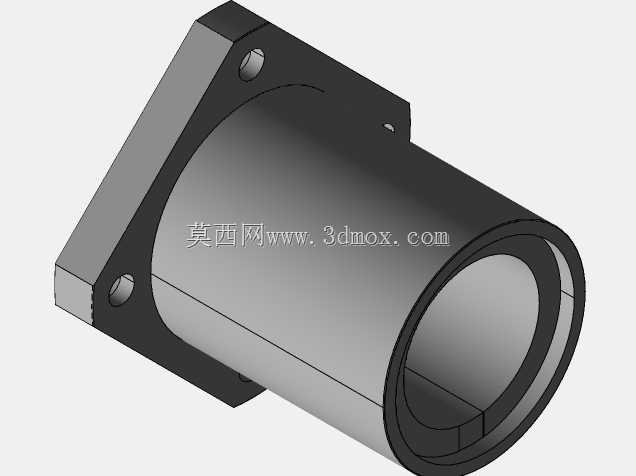

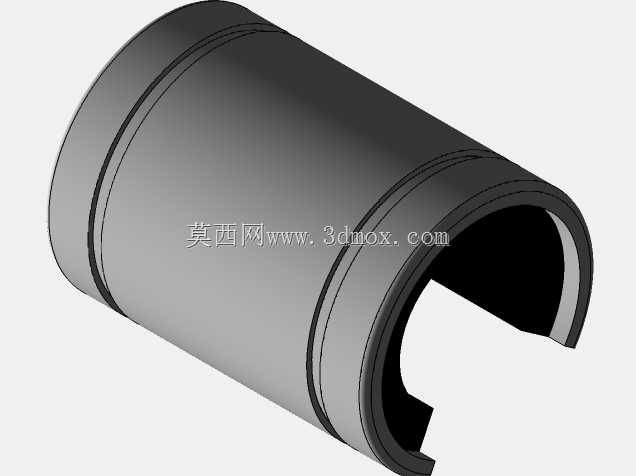

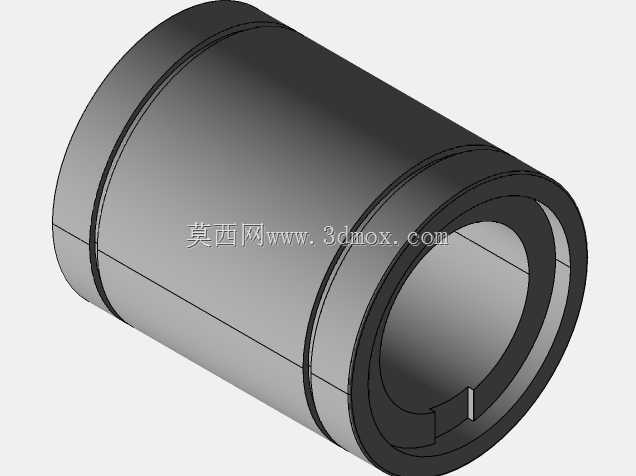

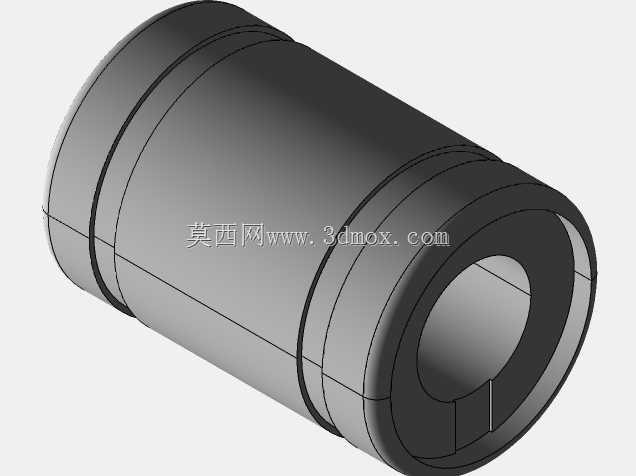

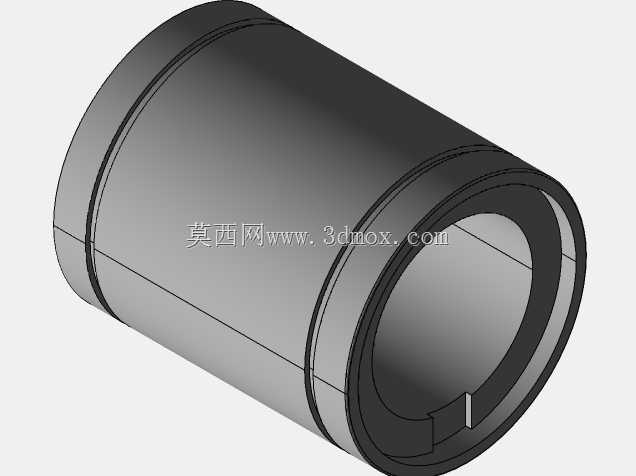

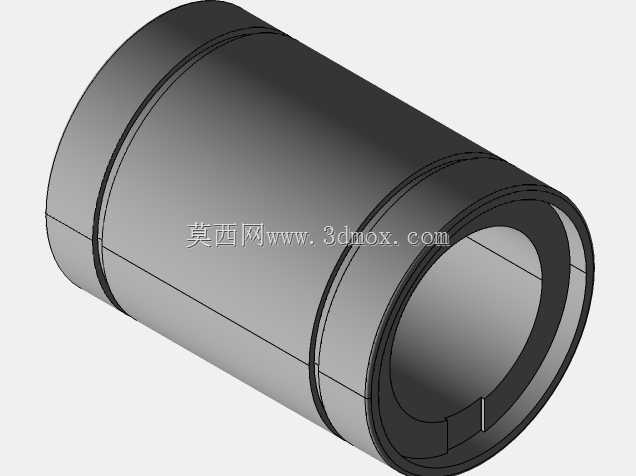

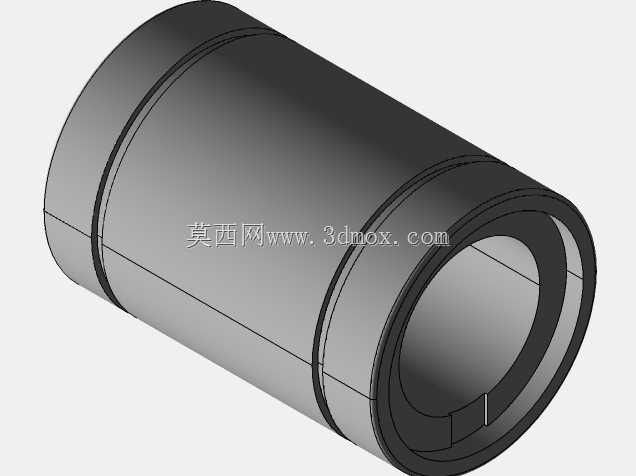

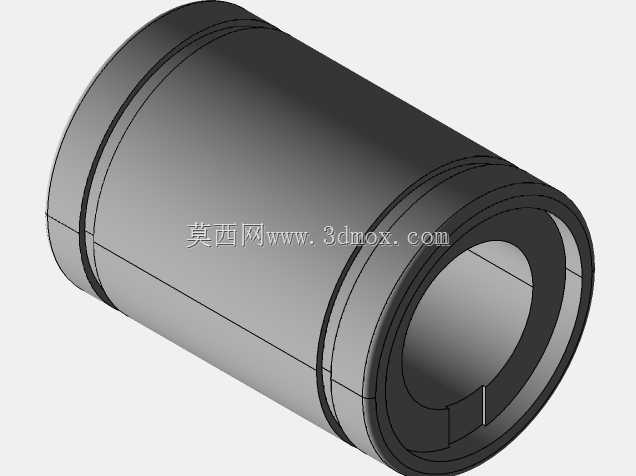

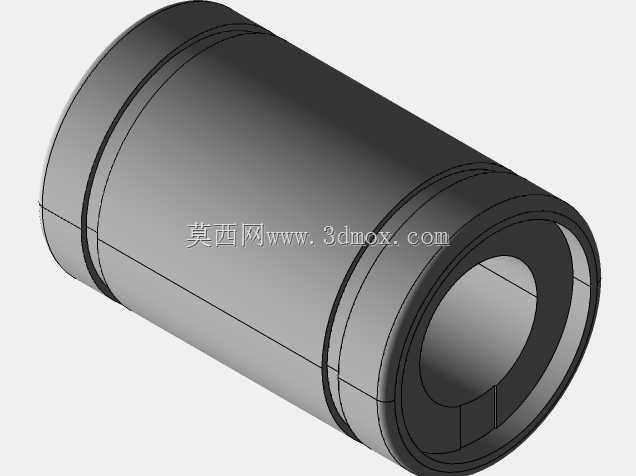

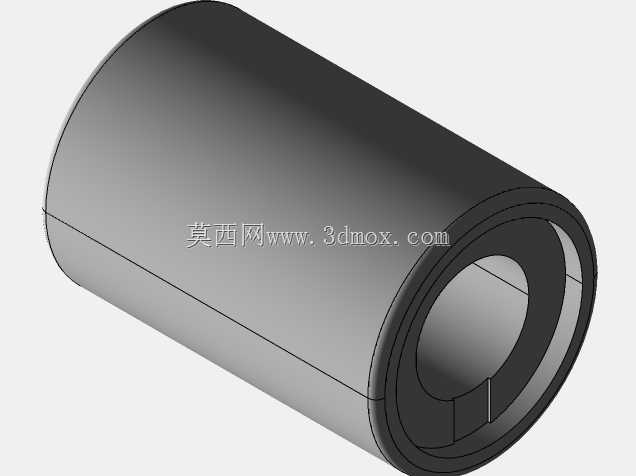

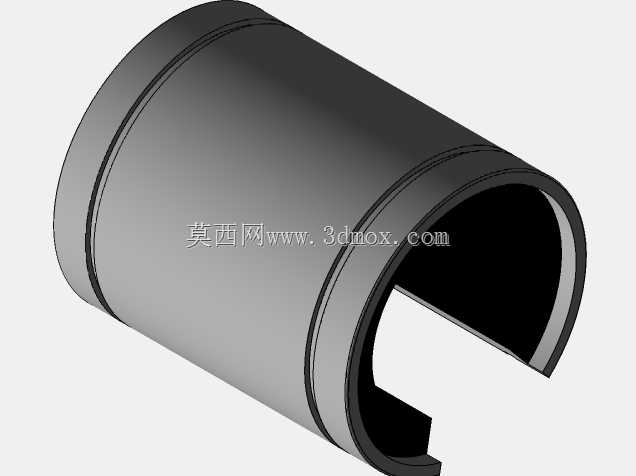

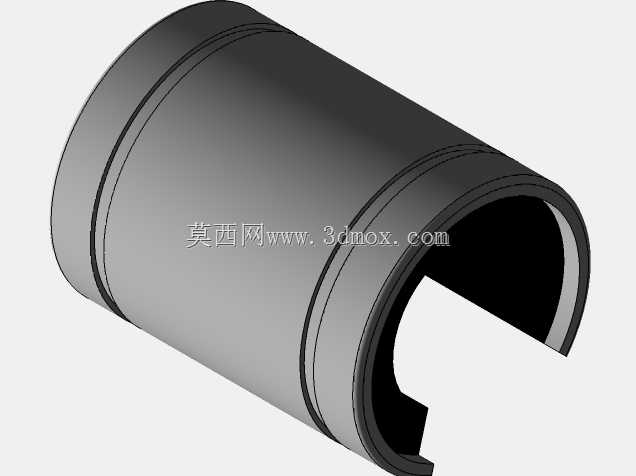

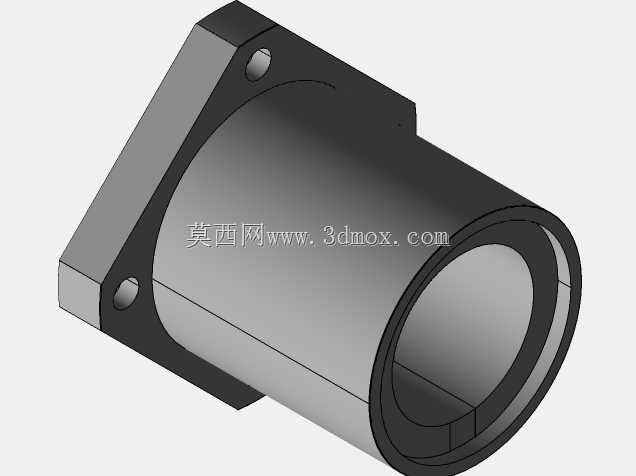

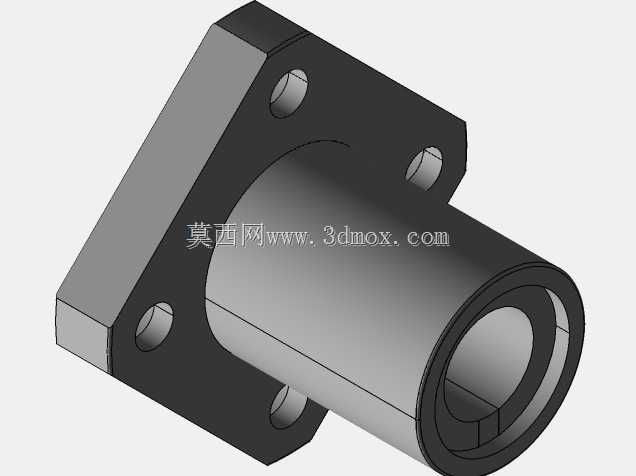

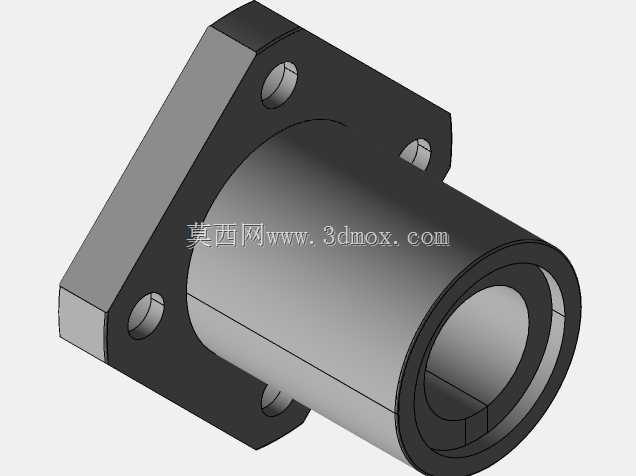

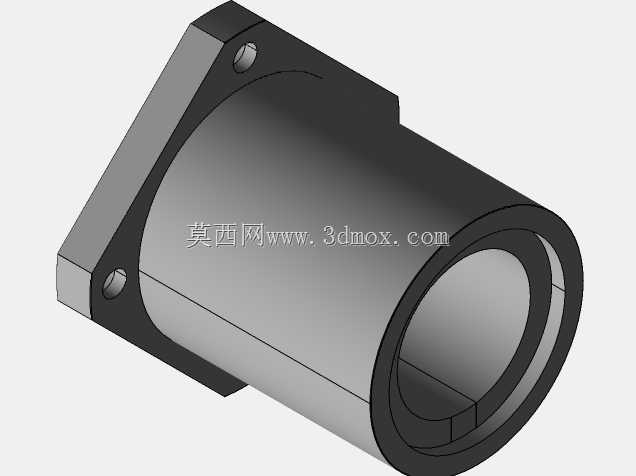

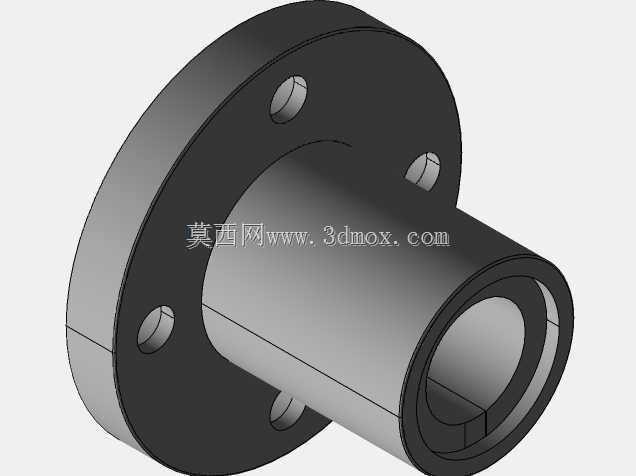

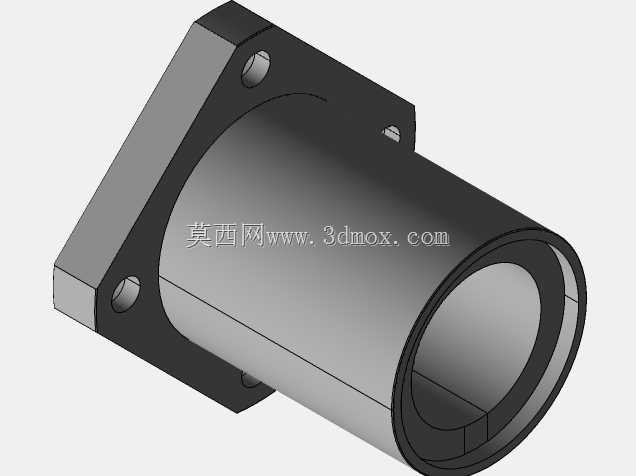

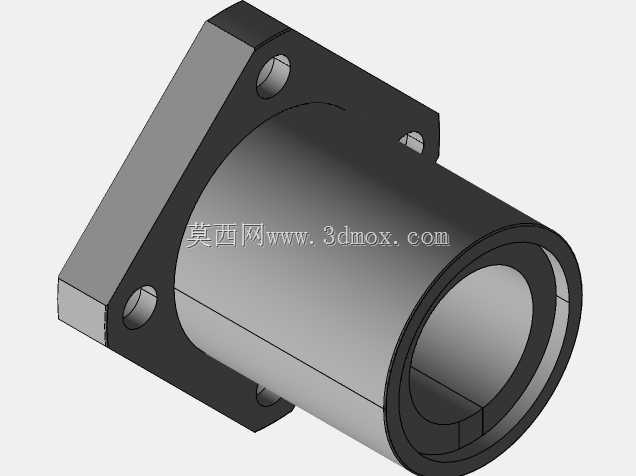

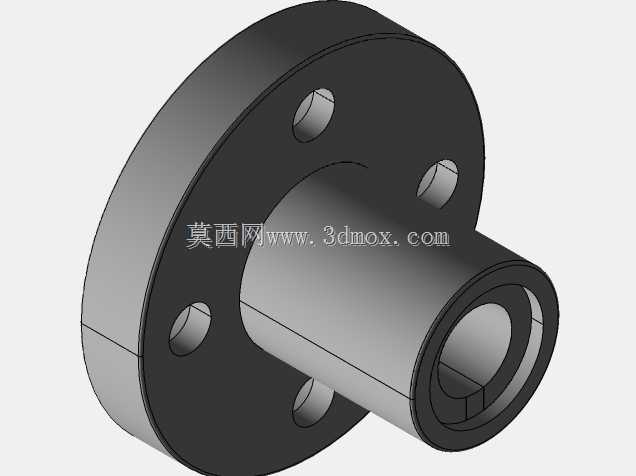

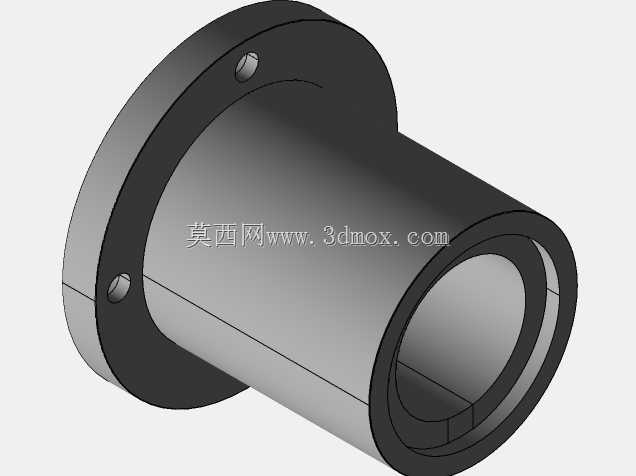

　　从结构设计逻辑上看，这款衬套采用厚壁筒体结构，筒体两端设计有环形定位凸台，安装时凸台可以卡在安装座的孔位台阶处，实现轴向定位，避免衬套在轴向往复运动过程中出现窜动；侧壁的开口沿轴向贯通，开口的宽度经过匹配计算，既保证足够的形变调整量，又不会因为开口过大导致衬套整体刚性不足，支撑过程中出现受力变形。筒体的内外壁均做了等壁厚设计，保证受力时应力均匀分布，不会出现局部应力集中导致的衬套变形、卡滞问题。

　　在安装边界方面，这类衬套的外径与安装座孔采用过渡配合，安装时不需要额外的紧固件固定，依靠配合摩擦力加上两端凸台的限位即可完成固定；内孔与配套光轴采用间隙配合，配合间隙控制在滑动运动所需的合理区间，既保证运动顺畅无卡滞，又不会因为间隙过大导致运动精度超差。衬套的长度设计参考了常用光轴的支撑跨距要求，长径比控制在合理范围，避免长径比过大导致衬套在受力时出现偏磨，也不会因为长度过短导致支撑刚度不足，运动过程中出现晃动。

　　从功能特性来看，厚壁结构让衬套具备更强的径向承载能力，能承受比薄壁衬套更大的径向载荷，适合有一定冲击载荷的往复运动工位；开口结构除了方便装配调整间隙之外，还能让衬套在工作过程中容纳少量的润滑脂与微小磨屑，减少磨粒磨损的发生，降低日常维护的频率。在实际建模过程中，需要重点控制几个关键尺寸的公差：内孔的圆柱度公差直接影响与光轴的配合精度，两端凸台的同轴度公差影响安装后的定位精度，开口的宽度公差需要匹配形变调整量的设计要求，筒体壁厚的均匀性则影响衬套受力后的变形量。

　　不少工程师在设计这类零件时，容易忽略开口处的边缘倒角处理，实际生产中如果开口边缘没有做倒角，装配收紧时容易出现应力集中导致开口端开裂，同时运动过程中锐边也容易刮伤光轴表面，破坏光轴的表面粗糙度，反而加剧磨损。另外衬套的外圆表面粗糙度需要控制在合理范围，保证与安装座孔的贴合度，内孔表面则需要更高的光洁度，降低滑动过程中的摩擦阻力，减少运动过程中的温升与磨损。在不同的应用场景下，还可以根据实际工况调整衬套的壁厚与开口宽度：如果是重载工位，可以适当增加壁厚提升承载能力，如果是需要频繁调整间隙的工位，可以适当加大开口宽度提升调整量，但需要同步校核衬套的刚性是否满足使用要求。
