推拉窗双滚轮滑动支撑组件结构设计

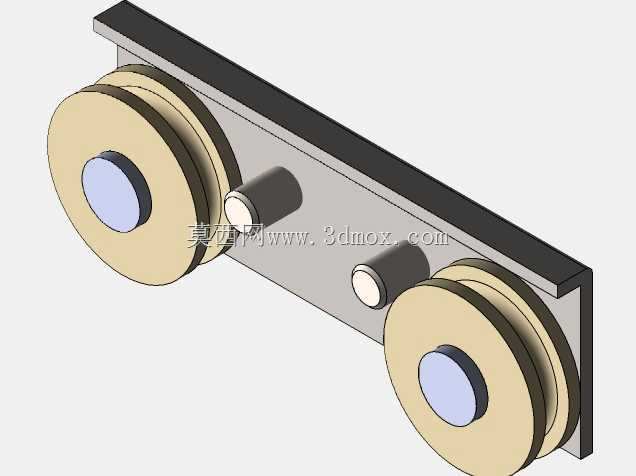

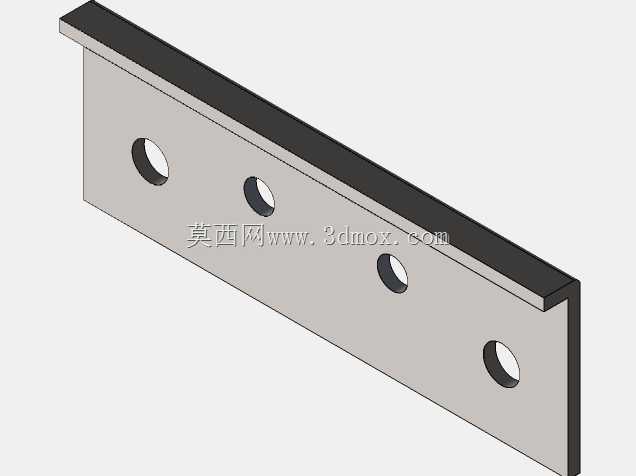

　　在民用建筑平移启闭类门窗的配套构件选型与结构设计中，滚轮组件是直接决定窗体启闭顺畅度、长期运行可靠性的核心受力部件，本次呈现的双滚轮式推拉窗支撑结构，针对常规铝合金、塑钢材质推拉窗的运行痛点做了针对性的结构优化，完全适配日常家装、商用隔断场景下的平移窗体使用需求。从实际安装边界来看，该组件采用一体式冲压成型的金属安装基板作为承载基体，基板一侧预留与窗扇下型材型腔匹配的安装定位柱，两个定位柱的中心距严格匹配主流60系列、70系列推拉窗型材的预装孔位，安装时无需对窗体型材做二次裁切加工，直接将基板嵌入型材型腔后通过紧固件锁紧即可完成装配，整体组件的安装厚度控制在型材型腔的常规尺寸范围内，不会出现突出型材表面、

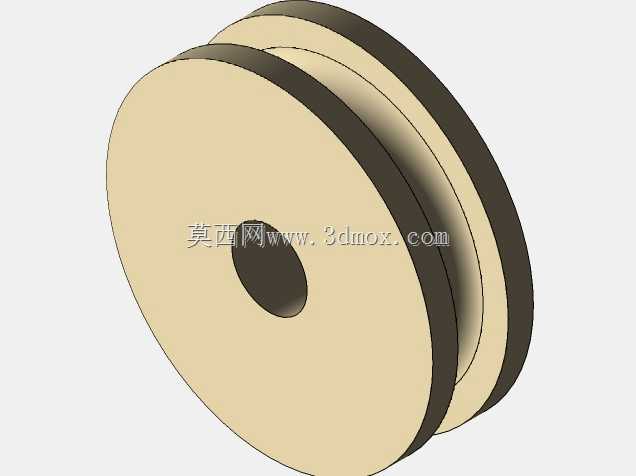

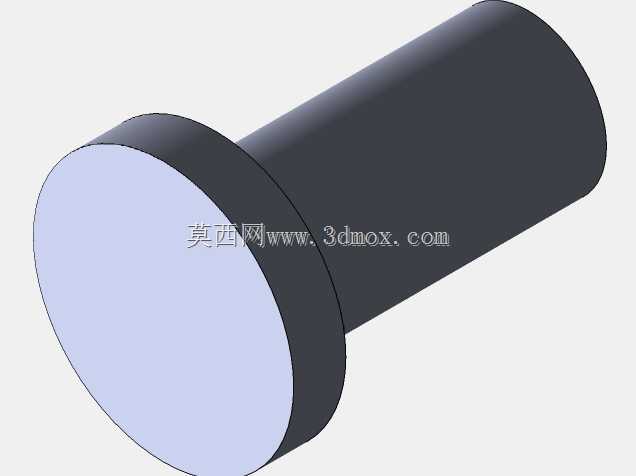

　　干涉窗扇与窗框配合间隙的问题。两个滚轮单元对称布置在基板的两端位置，轮体采用带内嵌轴承的复合结构，轮面开设与窗框导轨凸台匹配的圆弧导向槽，装配后轮面的导向槽刚好卡入窗框的凸起导轨上，双轮对称布置的形式相比传统单滚轮结构，能将窗扇的竖向载荷均匀分散到两个接触点上，避免长期使用后单点受力过大导致的导轨变形、轮体偏磨问题。从功能特性层面看，该滚轮组件的轮体采用耐磨工程材质复合金属衬套的结构，轮面圆弧槽的粗糙度控制在合理区间，既保证与导轨接触时的滚动摩擦系数足够低，推动窗扇时无卡顿涩感，又能避免硬度过高的轮面长期摩擦刮伤导轨表面的氧化层或涂层。轮体中心的销轴与基板之间采用间隙配合加储油槽的设计，长期运行过程中可留存少量润滑脂，

　　减少销轴与轮体内孔的磨损，即便在南方高湿度、沿海高盐雾的使用环境下，也不会出现轮体锈蚀卡滞、无法转动的问题。在设计思路上，该结构没有采用复杂的可调式偏心结构，而是通过严格控制基板安装面与轮体中心的高度尺寸公差，保证装配后窗扇的整体水平度，减少现场安装时的调试工作量，适合大批量标准化门窗的生产装配；基板边缘做了折边加强处理，在窗扇受到侧向风压、产生横向载荷时，折边结构能大幅提升基板的抗弯折强度，避免强风天气下窗扇受风压变形导致滚轮脱轨的安全隐患。从实际运行的受力状态分析，当窗扇做平移启闭动作时，两个滚轮同时沿导轨滚动，轮面的导向槽能起到横向限位作用，即便窗扇受到一定的侧向推力，轮槽与导轨的配合面也能提供足够的侧向约束，

　　防止窗扇在启闭过程中出现左右窜动、异响的问题；轮体与销轴之间的转动间隙控制在极小范围内，避免长期使用后轮体出现径向晃动，导致窗扇启闭时晃动量过大、密封胶条磨损加快的问题。针对日常使用中容易积存灰尘、杂物的导轨场景，该滚轮的轮体直径做了针对性加大，轮槽的开口角度也做了优化，即便导轨表面积存少量灰尘、细小沙粒，滚动过程中杂物也能顺着轮槽的斜面被挤出接触区，不会出现沙粒卡入轮槽导致滚轮卡滞、划伤导轨的问题，大幅降低了日常使用中的维护频次。在安装适配性上，该组件除了适配常规的推拉窗结构，也可用于同类型的平移推拉门、轻型平移隔断的滑动支撑场景，只要导轨的截面尺寸与轮槽匹配、载荷在组件的额定承载范围内，均可直接替换使用，结构的通用性较强。从结构建模的细节来看，所有配合面的尺寸公差、形位公差都做了明确的设定，比如轮体外圆与安装基板定位柱的平行度公差、两个轮体的中心高度一致性公差，都严格按照门窗五金件的行业标准设定，保证加工装配后的成品能满足实际使用的精度要求，不会出现装配后轮体与导轨偏斜、局部接触应力过大导致的早期磨损问题。
