明装横式插销式门闩锁固结构

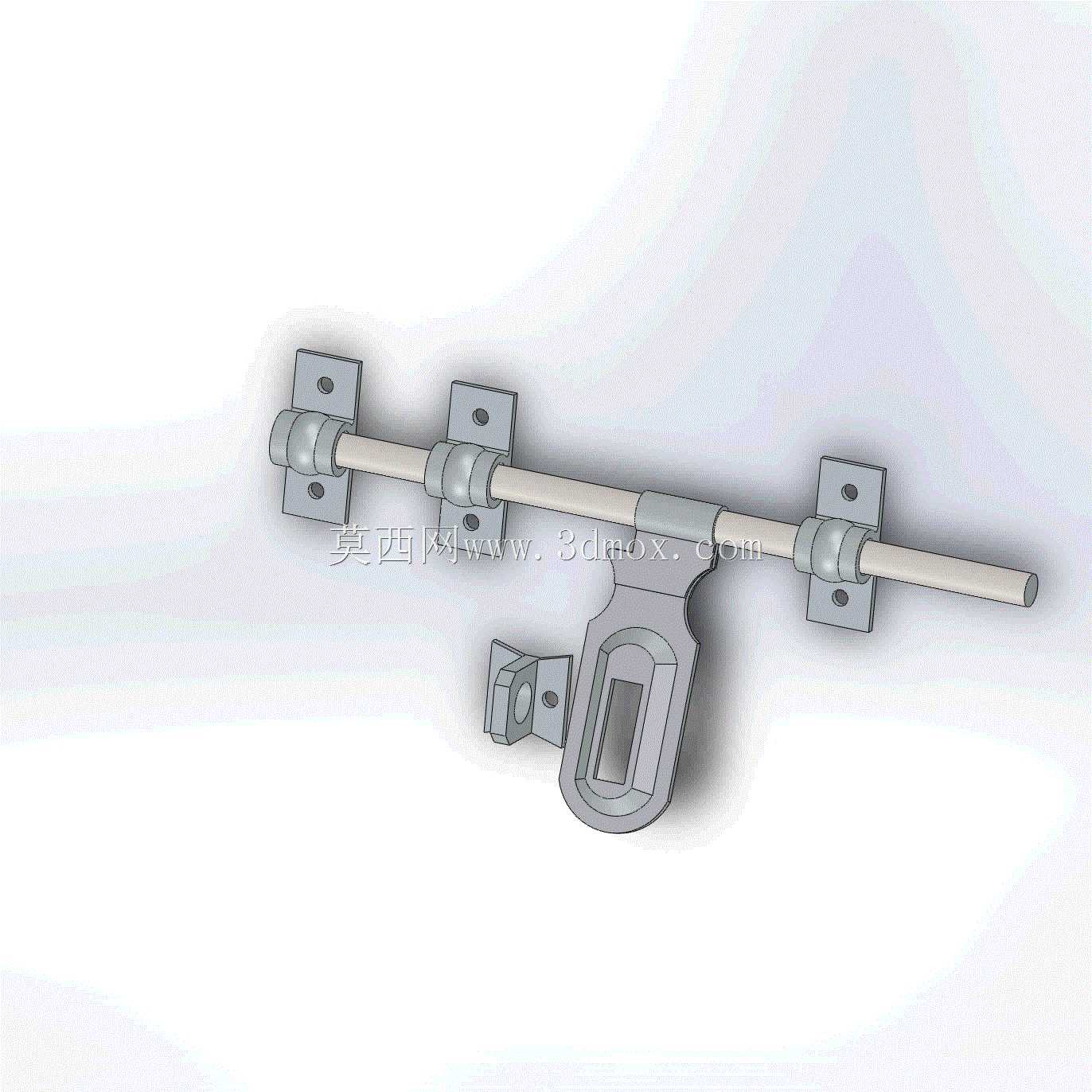

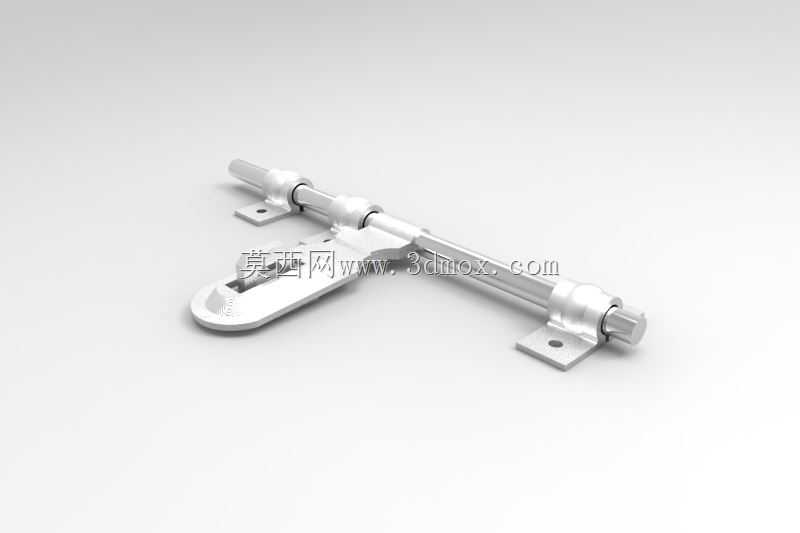

　　这款横装式门闩结构，主要应用于各类工业设备检修门、厂区仓储隔间门、户外设备防护舱门以及民用老式实木门扇的锁闭场景，区别于常见的竖向插销，其横向贯通的锁杆设计能提供更长的锁止行程，适配门框与门扇之间存在较大安装间隙的工况，在门扇存在轻微变形、门框对位存在毫米级偏差时依然能顺利完成锁闭动作，不会出现插销头卡滞无法入位的问题。从结构组成来看，整套构件包含一根贯通式金属锁杆、三个锁杆导向固定座、一个带操作手柄的滑动锁扣以及一个配套的锁舌扣盒，三个导向座沿锁杆长度方向等距分布，每个导向座都预留了两个沉头安装孔，安装时可直接通过自攻螺丝或者机丝将导向座固定在门扇表面，锁杆穿入导向座的通孔内可沿轴向顺畅滑动，不会出现径向晃动的情况，

　　滑动锁扣与锁杆中部刚性连接，操作人员扳动锁扣上的手柄即可带动锁杆整体横向移动，当锁杆端部插入门框侧预装的扣盒内时，即可完成门扇的锁止，此时锁扣上的挂孔可与门扇上的固定挂耳对位，可额外加装挂锁实现防盗锁闭，避免无关人员随意开启门扇。设计过程中优先考虑了安装的适配性，锁杆采用标准直径的圆钢加工，导向座的安装孔位间距做了通用化设计，可直接替换市面上多数同规格的老式明装插销，不需要在门扇上重新打孔，降低现场改造的工作量；锁扣的操作手柄做了内凹式的防滑造型，操作人员佩戴劳保手套时也能顺利扳动，不会出现打滑脱手的情况，手柄的扳动行程做了限位设计，当锁杆完全伸出到位时手柄会自动卡入定位槽，不会因为门扇振动出现锁杆自行回退、门扇意外开启的问题。

　　从安装边界来看，整套构件安装时仅需要在门扇表面预留长度略大于锁杆总长度的平整安装面，三个导向座的安装基准面共面度误差不超过1mm即可保证锁杆滑动顺畅，锁杆伸出的有效锁止长度可根据实际门框间距调整，扣盒安装在门框对应位置时，需要保证锁杆伸出后能完全插入扣盒内至少15mm，避免外力冲撞门扇时锁杆从扣盒内脱出；构件的所有棱角位置都做了R2以上的圆角处理，安装完成后不会有尖锐凸起划伤过往人员，外露的金属表面可根据使用场景做镀锌或者喷塑处理，在户外高湿、高盐雾的环境下也能保证较长的使用寿命，不会轻易出现锈蚀卡滞的问题。在实际选型应用时，若门扇重量超过50kg、使用场景存在较大风力或者外力冲撞风险，可适当增加导向座的数量，

　　提升锁杆的整体抗形变能力，锁杆直径也可对应加大，进一步提升锁闭后的结构强度；针对需要频繁开关的门扇，可在导向座的通孔内加装尼龙衬套，降低锁杆滑动时的金属摩擦噪音，同时减少磨损量，延长整套构件的维护周期，日常使用时仅需要定期在锁杆表面涂抹少量润滑脂即可保证操作顺畅，不需要复杂的维护保养。
