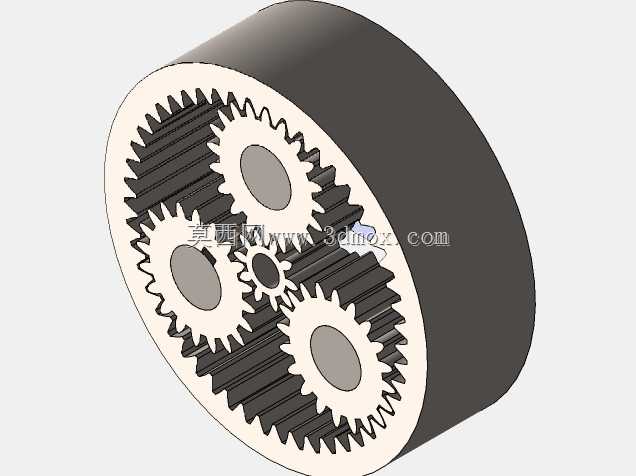

这套行星轮传动结构在常规伺服动力输出端的适配场景中十分常见,尤其是在安装轴向空间受限、同时需要大减速比与高扭矩承载能力的设备布局里,相比平行轴定轴轮系,它能在更小的外轮廓尺寸下实现同等传动比的动力传递,同时让输入输出轴保持同轴布置,大幅简化设备整体的安装框架设计。从结构组成来看,这套轮系包含带内齿的外圈齿圈、三个均匀周向布置的行星轮、居中的太阳轮以及用于支撑行星轮的行星架,三个行星轮呈120度夹角分布,这种均布设计能让传动过程中的径向载荷相互抵消,既降低了主轴轴承的径向受力,也能让轮齿啮合过程更平稳,减少传动过程中的振动与噪音。在实际的设备应用中,这类行星轮系常被集成在伺服电机的输出端、小型输送线的驱动端、
自动化设备的回转工位驱动单元里,比如小型转盘式装配工位的驱动结构,就常采用这类单级行星轮系来匹配伺服电机的高转速低扭矩输出特性,将电机的高转速转化为工位回转需要的低转速大扭矩,同时保证回转的定位精度不会因为轮系背隙过大出现偏差。设计这套轮系的时候,首先要匹配的是安装边界的约束,外圈齿圈的外径直接决定了整个传动单元的最大外轮廓,在建模时需要优先根据设备预留的安装腔内径确定齿圈的齿顶圆尺寸,再反向推导内齿的模数、齿数参数,同时要保证三个行星轮在装配时不会出现相互干涉的情况,也就是相邻两个行星轮的齿顶圆之间要预留足够的间隙,避免运转过程中出现轮齿碰撞。齿圈的内齿与行星轮的外齿采用变位系数匹配设计,是为了避免小齿数齿轮出现根切问题,
同时优化轮齿的啮合接触强度,毕竟在重载传动场景下,轮齿的接触疲劳失效是这类结构最常见的故障形式,合理的变位系数调整能让啮合点的滑动率控制在合理区间,延长轮系的整体使用寿命。太阳轮作为动力输入件,通常与电机的输出轴通过键连接或者过盈配合实现传动,设计时要注意太阳轮的轴伸尺寸要匹配对应规格电机的轴径、键槽标准,同时太阳轮的轴向定位要可靠,避免运转过程中出现轴向窜动导致轮齿啮合宽度不足,加剧局部轮齿的磨损。行星轮的支撑结构通常采用滚针轴承搭配销轴的形式,因为行星轮本身的内孔尺寸有限,滚针轴承能在小尺寸下提供足够的径向承载能力,销轴与行星架的连接要保证足够的过盈量或者防转结构,避免销轴在长期交变载荷下出现转动,磨损行星架的安装孔。行星架作为动力输出构件,其输出端的连接形式要匹配后续负载的安装需求,常见的有轴伸键连接、法兰盘螺栓连接两种形式,设计时要保证行星架的输出端与齿圈、太阳轮的同轴度公差控制在合理范围,否则会导致行星轮受力不均,出现个别轮齿过载断裂的问题。在实际选型适配时,还要考虑轮系的传动效率,单级这类行星轮系的传动效率通常能保持在较高水平,相比蜗轮蜗杆传动有明显的效率优势,适合长时间连续运转的设备场景,同时因为其同轴布置的特性,不需要额外增加传动换向构件,能进一步降低设备整体的结构复杂度,减少装配环节的调整工作量。建模过程中,轮齿的啮合间隙要控制在合理范围,间隙过大会导致传动背隙过大,影响需要正反转切换的工位定位精度,
间隙过小则会导致轮齿啮合时出现卡滞,润滑脂无法顺利进入啮合面,加剧轮齿的磨损。齿圈的外圆通常会设计成台阶结构,方便与设备的安装腔体实现定位配合,台阶处的公差要采用过渡配合的精度等级,既保证装配时的便利性,也能避免齿圈在腔体里出现转动。另外,这类轮系通常采用脂润滑的方式,所以在结构设计时要在齿圈与行星架的配合处预留密封槽,安装对应的密封圈,避免润滑脂泄漏,同时阻挡外界的粉尘、碎屑进入轮系内部,造成轮齿的磨粒磨损。在一些需要频繁正反转的应用场景里,比如自动化设备的摆臂驱动单元,还要对行星架与销轴的连接强度进行校核,因为正反转切换时的冲击载荷会成倍作用在销轴与行星架的结合面,容易出现销轴松动甚至断裂的问题,必要时可以在行星架上增加销轴的防脱压板,进一步提升结构的可靠性。
