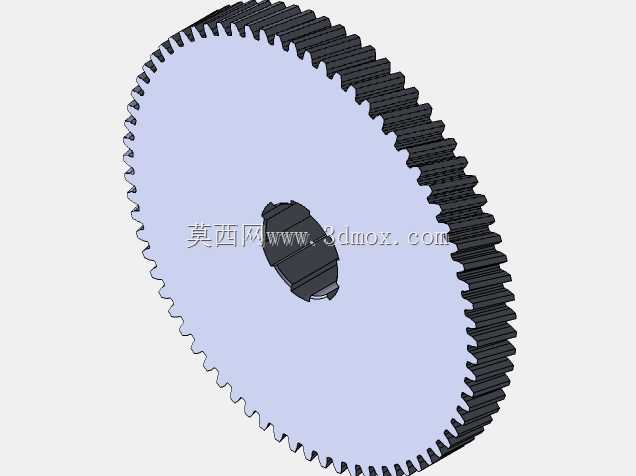

72齿228外径钻机传动斜齿轮结构

　　在矿山钻探、工程桩基施工、水文地质勘察等作业场景中，钻机的动力传递可靠性直接决定了钻进效率与施工安全，斜齿轮作为回转动力传输路径里的核心啮合零件，其齿形精度、结构强度与安装适配性是保障设备持续稳定作业的关键。这款斜齿轮采用72齿的齿部设计，外径设定为228mm，匹配钻机回转机构的传动比需求，能够将动力端输出的扭矩平稳传递至钻具主轴，在钻进过程中承受轴向与径向的复合载荷，适配硬质岩层、土层等不同工况下的负载波动。从结构设计逻辑来看，斜齿轮的齿向采用螺旋角排布，相比直齿圆柱齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程中的冲击、振动与噪音都能得到有效控制，尤其适合钻机这类需要持续回转、负载变化频繁的作业设备，

　　能有效降低齿面局部应力集中，延长零件的服役寿命。齿轮中心的安装位采用异形轴孔配合结构，并非通用的圆孔设计，能够与钻机主轴的对应定位结构完全契合，安装时无需额外加工定位键槽即可实现周向锁止，避免大扭矩传递过程中出现轴孔打滑、移位的问题，同时中心部位的凸起定位台能够在装配时快速完成轴向定位，保证齿轮与相邻传动件的啮合间隙处于设计公差范围内，减少装配调试的时间成本。从安装边界维度考量，228mm的外径尺寸是严格匹配钻机齿轮箱的内部腔体空间设计的，齿顶圆与箱体内壁之间预留了足够的润滑油脂存储与流动间隙，齿轮运转过程中带起的润滑脂能够均匀覆盖所有啮合齿面，同时不会因为尺寸过大与箱体发生运动干涉。齿部的模数经过匹配计算，

　　既能够满足大扭矩传递的齿根强度要求，又不会因为齿形过大导致整体结构冗余，控制零件自重的同时降低回转过程中的惯量，减少动力端的启动负载。在实际作业过程中，这款斜齿轮主要承担减速增扭的作用，动力端输入的高转速低扭矩经过齿轮副啮合后，转化为低转速大扭矩输出至钻具，能够满足不同深度钻进时的扭矩需求，当钻具遇到硬质岩层发生负载骤增时，斜齿轮的高重合度啮合特性能够分散瞬时冲击载荷，避免齿面崩裂、断齿等故障发生。齿面的结构设计充分考虑了钻探作业的恶劣工况，齿根部位采用圆弧过渡处理，减少应力集中点，即使在持续交变载荷作用下，也能降低疲劳裂纹产生的概率。中心安装位的端面设置有对应的锁紧结构配合面，装配完成后通过锁紧件能够将齿轮牢牢固定在主轴上，

　　即使在钻机正反转切换的瞬时冲击下，也不会发生轴向窜动，保证啮合精度始终处于稳定状态。从三维建模的实现角度来看，齿形的生成严格按照渐开线齿廓参数完成，螺旋角的精度控制能够保证啮合时齿面接触面积达到设计要求，避免局部接触导致的齿面异常磨损，中心异形轴孔的尺寸公差与形位公差都经过严谨校核，确保与主轴的配合精度满足传动要求，整体模型的结构细节完全还原实物的加工特征，能够直接用于装配干涉检查、运动仿真验证以及后续的加工工艺编制，为钻机传动系统的设计优化、备件替换提供精准的三维数据支撑。在设备维护场景中，这款齿轮的结构设计也充分考虑了拆装便捷性，中心孔的定位结构在拆卸时能够通过专用工装快速拔出，不会对主轴配合面造成损伤，齿部的参数标准化程度高，备件加工时无需重新进行复杂的齿形计算，能够快速完成备件生产，减少设备停机等待时间。
