定制管架式甲壳虫风格小车底盘结构

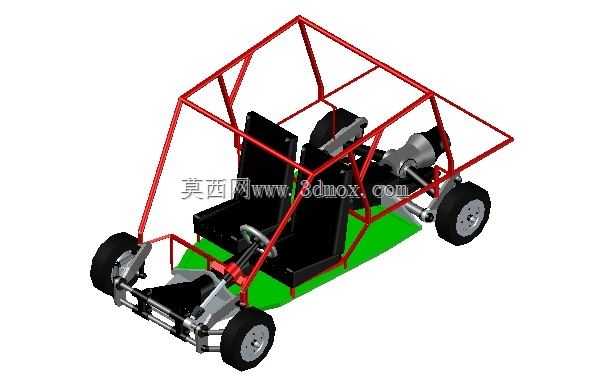

　　这套管架式小车底盘采用空间桁架结构作为承载主体，区别于传统量产乘用车的承载式车身设计，所有杆件采用圆形管材拼接，通过节点处的刚性连接形成整体受力框架，可在非铺装路面行驶时分散路面传来的冲击载荷，避免局部应力集中导致的结构变形，适配小型休闲越野、场地自制改装车的搭建需求，也可作为高校汽车工程专业学生开展底盘调校、动力匹配实验的教学载体。底盘前部预留了转向系统的安装空间，转向柱直接连接两侧转向节，采用齿轮齿条式转向结构的安装位，转向拉杆的铰接点位置经过反复校核，可保证转向过程中两侧车轮的转角关系符合阿克曼几何特性，减少转向时的轮胎侧滑磨损，转向节与车架之间通过独立悬架的摆臂连接，预留了螺旋弹簧与减震器的安装支座，

　　可根据使用场景调整悬架刚度与阻尼参数，兼顾铺装路面的行驶平顺性与非铺装路面的冲击缓冲能力。底盘中部为双座乘员承载区域，座椅安装位采用下沉式布局，降低整车重心高度，两个座椅之间预留了换挡机构、手刹操纵装置的安装空间，座椅下方的底板采用整块平板结构，既可以阻挡行驶中路面卷起的碎石、泥水侵入乘员舱，也可作为电池组、小型油箱等部件的安装承载面，底板与管架之间通过螺栓连接固定，方便后期维护时快速拆卸。底盘后部为动力总成安装区域，预留了后置后驱布局的动力安装支座，可适配小型内燃机或者驱动电机的安装，传动半轴的连接位置与后轮轮毂单元的安装位同轴度经过校核，可保证动力传递过程中无额外的运转阻力，后轮同样采用独立悬架结构，

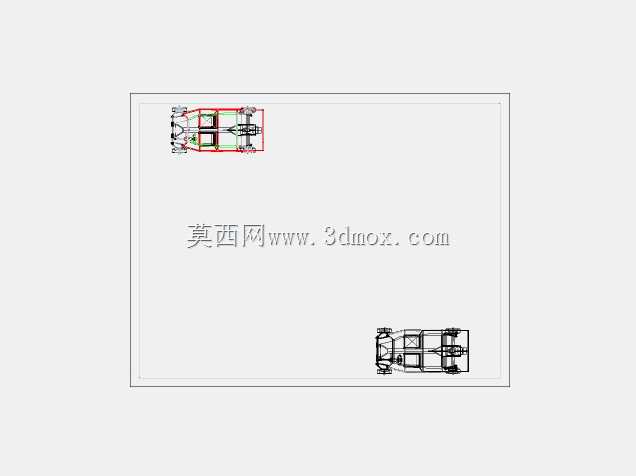

　　与前部悬架形成四轮独立的悬挂配置，在车轮遇到起伏路面时可单独跳动，减少车身的倾斜晃动。整个底盘的安装边界经过统一规划，车架的外部轮廓尺寸适配小型双座车的外壳覆盖件安装，管架上预留了覆盖件连接的螺栓孔位，后期加装甲壳虫风格的复古外壳时无需额外对车架进行打孔焊接，前后轮距、轴距参数符合小型场地车的通行尺寸要求，可在宽度2米以内的乡村道路、场地赛道内灵活通行，车架前部预留了防撞结构的安装位，可加装防撞杠进一步提升碰撞时的安全防护能力，制动系统的管路走向沿车架管材内侧布置，避免行驶中被飞石击打损坏，轮毂单元采用通用的小型车轮安装规格，可适配市面上常见的12寸到14寸的改装车轮，方便后期根据使用场景更换不同花纹的轮胎，不管是场地漂移使用的光头胎，还是非铺装路面使用的越野胎都可以直接安装匹配。
