单螺杆塑料挤出成型设备结构设计

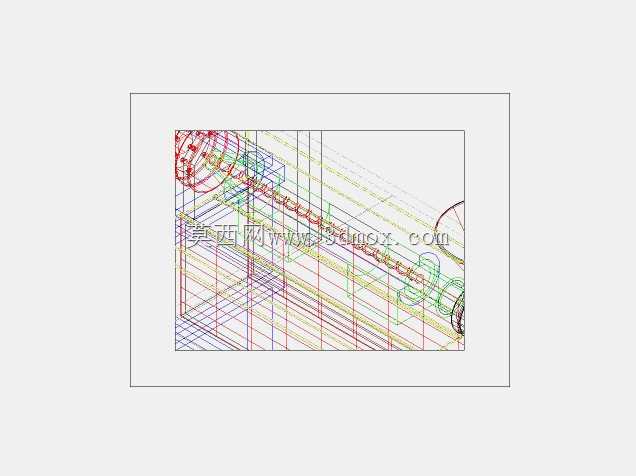

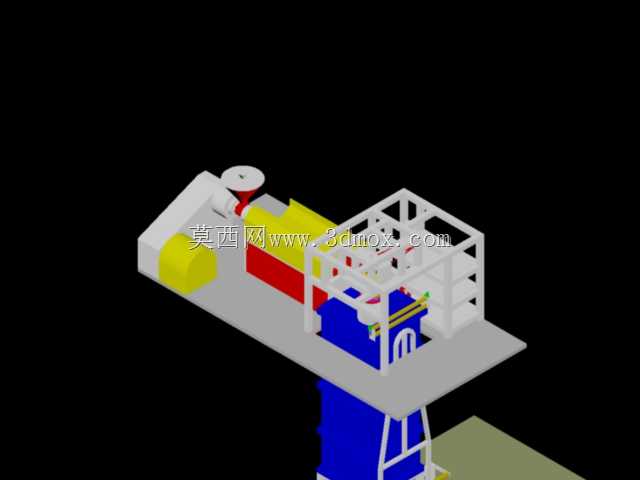

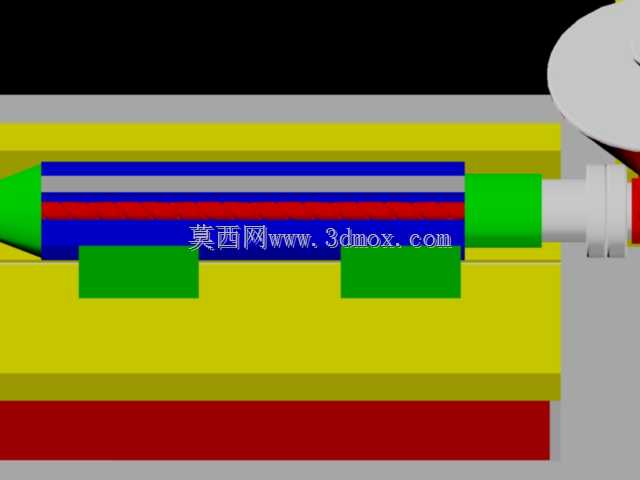

　　这套塑料挤出设备的三维结构，是针对通用热塑性塑料连续挤出成型场景搭建的，日常在塑料管材、型材、棒材、薄膜包覆类生产线的前端塑化挤出工位应用较多，是整条挤出产线的核心塑化输出单元。从结构排布来看，核心的挤压系统采用了等距不等深的常规单螺杆构型，螺杆长径比按通用聚烯烃类物料加工需求设置，进料段螺槽深度更大，方便粒料顺利输送进入机筒，压缩段螺槽深度逐步收窄，配合机筒外部的加热单元完成物料的压实、排气与熔融混炼，计量段螺槽深度恒定，保证熔融物料以稳定的压力与流量输出到机头成型端，避免挤出过程出现出料不均、压力波动导致的制品壁厚偏差问题。机筒部分采用分段式衬套结构，外部预留了加热圈与冷却风道的安装位置，不同区段可以独立设置温度参数，

　　适配不同塑料原料的加工温度窗口，比如加工PP物料时进料段温度稍低防止物料提前熔融架桥，压缩段温度逐步升高保证物料充分塑化，计量段温度保持恒定稳定出料粘度，机筒进料口位置做了水冷夹套设计，避免进料段温度过高导致粒料粘结堵塞喂料口。传动端采用了直联式减速结构，将驱动电机的高转速降低到螺杆工作所需的转速区间，同时输出足够的扭矩应对物料塑化过程中的剪切阻力，连接位置设置了止推轴承组，用来承受螺杆工作时机头端产生的反向轴向压力，避免传动部件长期受轴向力出现磨损窜动。设备的整体安装底座采用型钢焊接框架结构，机筒、传动单元、驱动电机都统一安装在同一加工基准面上，保证各部件的同轴度偏差控制在允许范围内，避免螺杆转动时与机筒内壁发生刮蹭，

　　底座上预留了地脚螺栓安装孔，可以直接固定在生产线的混凝土基础上，安装时需要校准机筒的水平度，保证螺杆运转时的受力均匀。从设计思路上，这套结构优先考虑了通用场景的适配性，没有做过于特殊的定制化结构，挤压系统的参数可以根据加工物料的特性做调整，比如加工PVC这类热敏性物料时，可以更换压缩比更小的螺杆，同时调整机筒的温度区段设置，避免物料长时间受热分解；如果是做色母混炼类的挤出作业，可以在螺杆头部增加混炼元件，提升物料的混炼均匀度。设备的外形尺寸按照常规65型螺杆规格设置，整体长度方向预留了机头模具、冷却定型台的安装对接空间，机筒中心高度匹配常规挤出生产线的辅机高度，不需要额外做高度调整就可以和后续的定型、牵引、切割设备对接，

　　进料口上方预留了料斗的安装法兰，可以直接配套干燥式料斗或者普通喂料斗，适配不同原料的预处理需求。结构中还预留了压力传感器、温度传感器的安装位置，可以实时采集机筒各段、机头位置的物料温度与压力数据，方便接入生产线的控制系统，实现挤出过程的参数闭环控制，保证生产过程的稳定性。日常做这类设备的三维建模时，需要重点关注螺杆与机筒的配合间隙，间隙过大会导致物料回流降低挤出效率，间隙过小则容易出现螺杆刮套的问题，同时要校核传动端的轴承选型是否匹配额定工作压力下的轴向载荷，避免长期运行出现轴承损坏的问题，机筒的分段连接位置要做密封结构设计，避免熔融物料从连接缝隙泄漏。
