气动教学实训实验台架结构设计

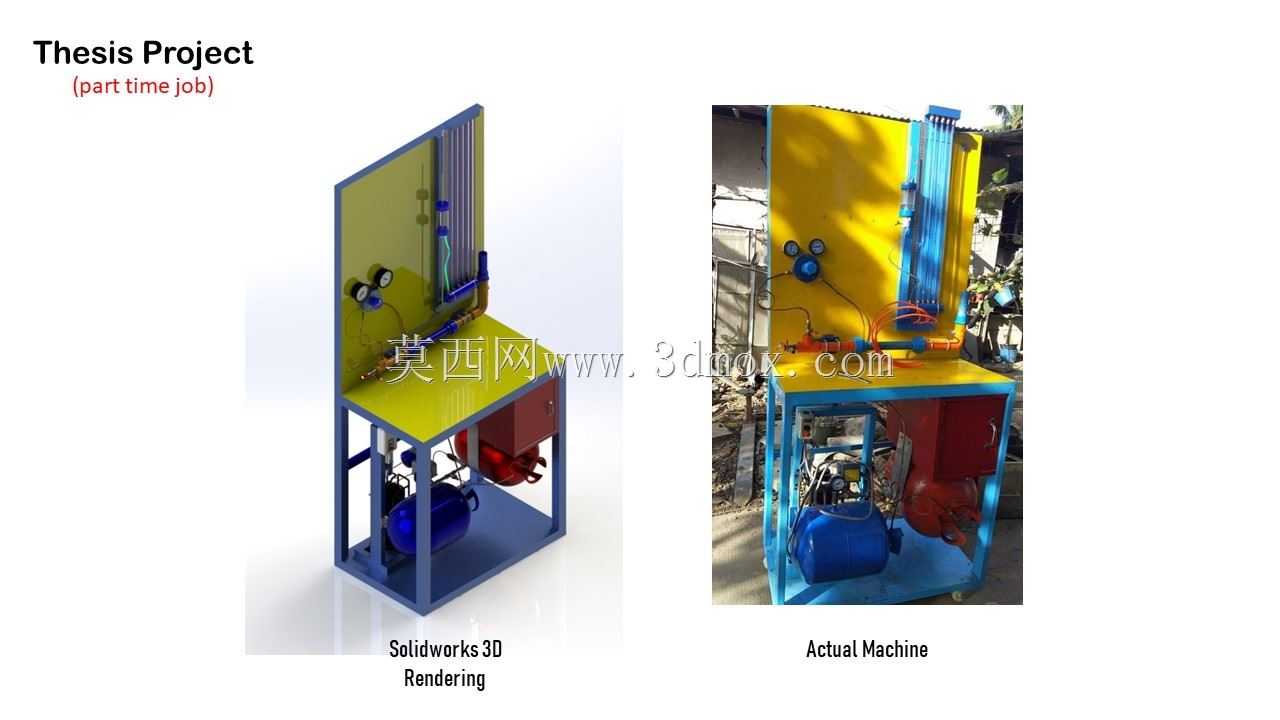

　　这套实训台架的设计初衷是面向职业院校、技工类培训机构的气动传动实操教学场景，日常放置在实训教室的固定工位上，供学员完成气动回路搭建、元件认知、故障排查等实操训练使用，整体采用立式框架搭配水平操作台面的布局，底部预留了气源处理元件与附属动力组件的安装空间，上部垂直面板用来固定各类气动阀组、气源处理三联件、执行元件以及回路演示管路，操作台面高度设置在适配成年学员站立操作的区间，不需要额外搭配增高脚垫，台架底部框架采用方管焊接成型，整体落地后不需要额外打膨胀螺栓固定，依靠自身重量即可保证操作过程中的稳定性，避免学员插拔气管、调整阀件时出现台架移位的问题。

　　从功能分区来看，上部垂直安装面板采用哑光黄色涂装，一方面是工业场景中常用的警示配色，能够让学员快速区分操作区域与设备框架，另一方面哑光表面不会产生强光反射，长时间观察回路管路也不会产生视觉疲劳，面板上预留了标准化的元件安装槽位，可以根据不同的教学科目快速更换节流阀、换向阀、顺序阀等不同气动元件，不需要在面板上重新钻孔攻丝，适配多门气动相关课程的实训需求。操作台面采用平整的金属板材铺设，边缘做了折边处理，避免台面上放置的小型工具、气管接头滑落，台面下方的框架空间被分隔成两个独立区域，一侧用来放置小型空气压缩机作为整套气动回路的动力源，压缩机的进气口、出气口都预留了足够的接管空间，日常维护时不需要拆解整个台架即可完成滤芯更换、排水操作；另一侧预留了储物空间，可以放置备用的气管、接头、拆装工具等实训耗材，不需要额外配置工具柜，节省实训场地的占用空间。

　　设计过程中优先考虑了实训场景的使用安全性，所有外露的管路接头都做了圆角处理，框架的焊接位置全部打磨光滑没有毛刺，避免学员操作时被划伤；气源输出端设置了独立的调压阀与安全阀，当输出气压超过实训设定的安全阈值时会自动泄压，避免误操作导致管路爆裂或者元件飞出的风险；电气控制部分的线路全部隐藏在框架内部的走线槽内，外部没有裸露的带电端子，学员操作时不会接触到带电部件。整套台架的安装边界控制在单人可完成近距离操作的范围，正面操作宽度不需要预留过大的通道空间，多个台架并排摆放时，学员在各自工位操作不会互相干扰，台架后侧预留了100mm左右的间隙，用来走主气源管路与供电线路，不需要在台架侧面额外开孔走管，整体布局规整。

　　从结构强度来看，框架选用的方管规格完全满足日常实训的负载要求，即使台面上放置全套的气动元件、工具以及学员倚靠操作，也不会出现框架变形的问题，上部垂直面板的厚度足够支撑多个阀组、气缸的重量，长时间使用也不会出现面板弯曲下沉的情况。实际落地使用时，这套台架可以完成从基础的单气缸往复回路、速度控制回路，到复杂的顺序动作回路、压力控制回路等近二十种气动实训科目，学员可以在台架上直观看到不同阀件的动作逻辑、管路内的气流走向，相比纯理论教学或者软件模拟教学，能够更快掌握气动系统的实际搭建与调试方法。台架的所有气动元件都采用工业现场通用的标准规格，学员在实训过程中接触到的元件、接头、管路都和实际工业生产线上使用的规格一致，完成实训后可以直接对接工厂的气动设备运维、组装岗位的技能要求，不会出现实训内容和实际应用脱节的问题。

　　在细节设计上，台架底部的四个支脚都配置了可调高度的橡胶脚垫，当地面不平整时，可以通过调整脚垫高度保证台架处于水平状态，避免压缩机运行时因为台面倾斜产生额外的振动噪音；操作面板上的压力表安装在学员视线平齐的高度，不需要弯腰或者抬头即可清晰读取当前回路的压力数值，调整压力参数时更加方便；所有气管的排布都预留了足够的弯曲半径，不会出现气管死折导致气路堵塞的问题，同时不同功能的气管采用不同颜色区分，进气回路、工作回路、排气回路一目了然，学员排查回路故障时可以快速定位对应管路，减少无效的排查时间。
