壁挂式多功能家用健身肋木架结构设计

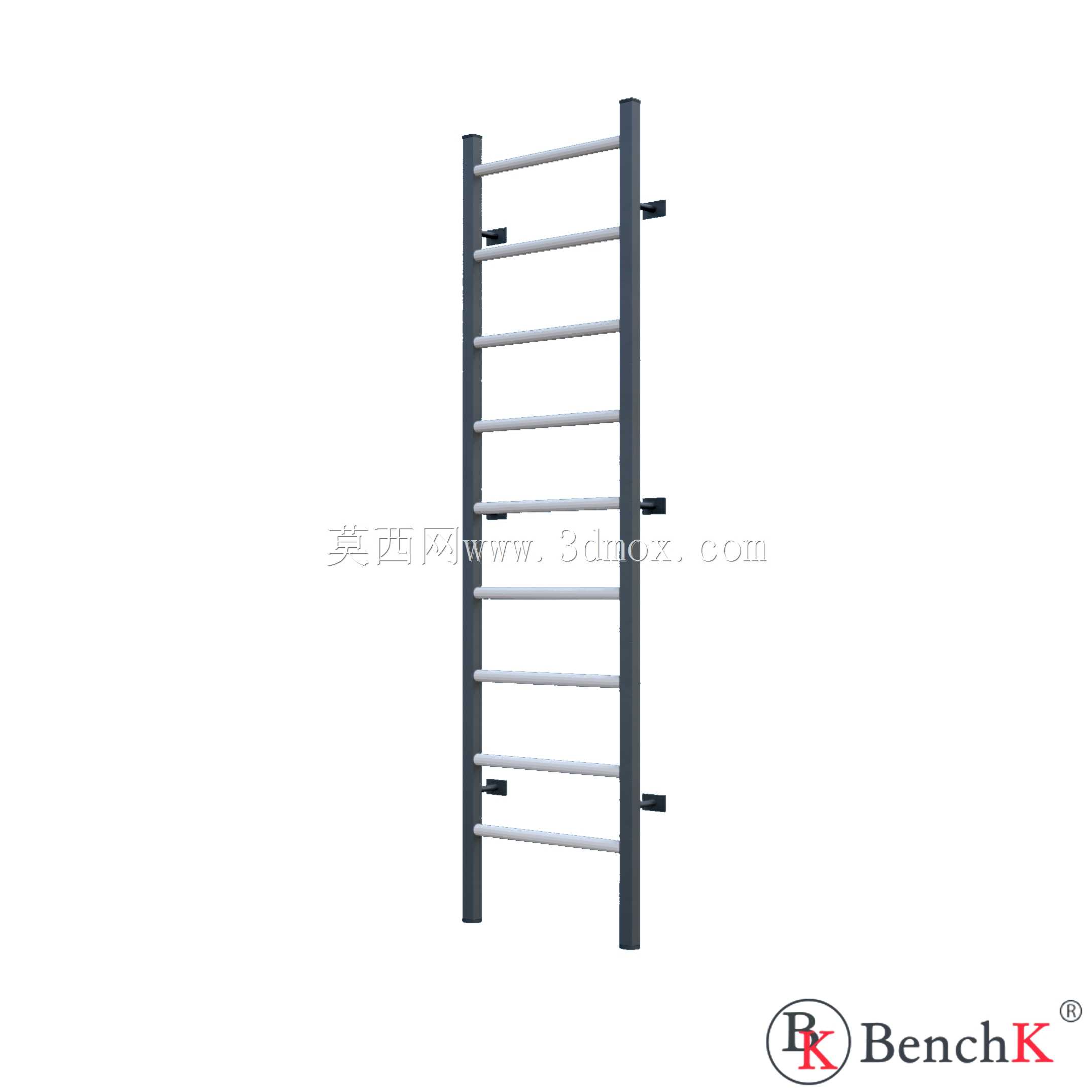

　　这款壁挂式肋木架的核心应用场景覆盖家庭小型健身空间、社区康复站、工作室私教区域，区别于落地式肋木架的占地特性，该结构完全依托墙体承载，仅占用墙面垂直投影空间，地面无额外支撑结构，适配1.5㎡以内的狭小墙面安装，解决小户型居家健身的空间痛点。从结构设计逻辑来看，主体承载框架采用两根50mm×50mm规格的方形金属型材作为垂直主立柱，型材壁厚需满足150kg额定承载的静载荷要求，立柱沿墙面垂直排布，通过背部的壁挂固定件与墙体完成刚性连接，固定点位分布在立柱上下两端及中部区域，避免单点受力导致的型材变形或墙面拉脱。主立柱之间均匀设置9根横向横档，横档端部带有塑料防护端盖，既可以避免金属锐边划伤使用者，也能提升横档与立柱连接位置的防松性能，

　　横档表面做防滑处理，适配手部抓握、脚部踩踏的不同接触需求。横档的间距设置经过人体工程学校核，兼顾不同身高使用者的抓握高度需求，同时预留了拓展附件的安装接口，所有横档均可作为拓展组件的挂载点，用户可根据训练需求加装长凳、带扶手拉杆、杠铃支架等配件，其中杠铃支架的额定承载设定为90kg，满足常规力量训练的载荷要求。作为多用途训练结构，该肋木架可完成的训练动作覆盖核心力量训练、肢体拉伸、康复训练等多个维度，横档的多档位设计允许使用者根据训练动作调整支撑点高度，比如腹部训练时可将脚部固定在低位横档，上肢拉伸时可抓握高位横档，康复训练时可借助不同高度横档完成肢体活动度训练。安装边界方面，该结构要求安装墙面为实心承重墙或带有加强衬板的轻质墙体，

　　禁止直接在空心砖、石膏板无加强结构的墙面上安装，立柱安装的垂直公差需控制在2mm/m以内，避免横档倾斜导致的受力不均。横档与主立柱的连接采用穿销加焊接的复合连接形式，相比单一螺丝连接，该结构的抗扭转性能更强，在使用者做摆动类动作时不会出现横档转动或松脱问题。塑料端盖采用卡扣式安装，后期维护时可快速拆卸更换，无需整体拆解横档结构。主立柱的表面处理采用静电喷塑工艺，涂层厚度控制在60-80μm，具备耐汗渍、耐摩擦的特性，适配健身场景下的高频接触使用需求，黑色涂层外观可适配多数居家、工作室的墙面装修风格。从结构受力传递路径来看，使用者施加在横档上的载荷会通过横档与立柱的连接节点传递到两根垂直主立柱上，

　　再通过立柱背部的固定件将载荷分散到墙体的多个固定点位，每个固定点的额定承载需不低于50kg，整体结构的安全系数设定为2倍以上，即最大可承受300kg的瞬时冲击载荷，满足日常训练中的动态受力需求。拓展附件的安装无需在主立柱上额外打孔，所有附件均通过快装卡扣与横档连接，用户可根据训练计划快速切换附件配置，无需借助额外工具，比如进行坐姿训练时可快速卡装长凳附件，进行引体向上训练时可加装高位拉杆，进行杠铃训练时可挂载安全支架。该结构的设计没有多余的装饰性部件，所有结构件均承担承载或功能作用，型材下料尺寸经过精准校核，两根主立柱的长度一致，横档的长度统一，加工时可采用批量下料、组焊的工艺，降低生产加工的复杂度，同时后期配件更换的通用性更强，任意一根横档或立柱损坏都可单独更换，无需整体报废。
