壁挂式多功能肋木架健身器材结构

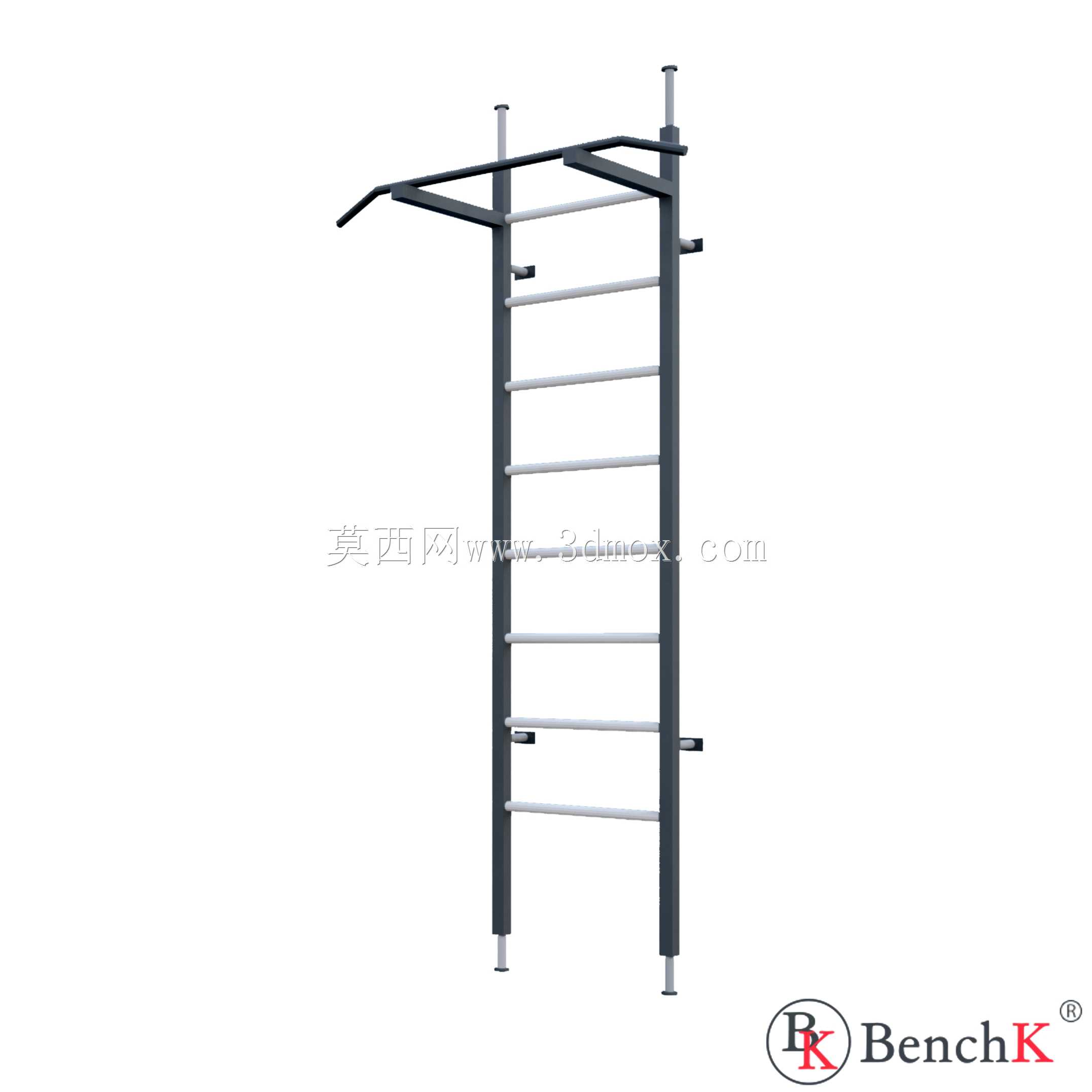

　　这款壁挂式多功能肋木架是面向家庭健身、小型工作室训练场景开发的墙体挂载训练器械，核心结构采用两根40mm×40mm规格的垂直金属型材作为主承力立柱，全程无焊接、无外露螺栓连接，所有金属横档端部均配套塑料封盖，既避免金属毛刺划伤使用者，也能减少横档与立柱连接位置的应力集中，提升长期使用的结构稳定性。整套器材除基础肋木爬梯结构外，顶部集成外伸式引体向上握把，可适配正握、反握、宽距、窄距多种引体训练姿态，同时预留可调节杠铃架安装位，额定承载杠铃重量达90kg，可满足深蹲、卧推辅助支撑需求，配套的扶手与下背部支撑组件，可完成腹部核心训练、肢体拉伸、康复矫形训练等多种动作，覆盖从热身、力量训练到拉伸放松的全流程训练需求。从安装适配性来看，

　　该结构支持三种安装固定方式，可根据场地实际条件选择墙体锚固、地面固定或是天花板吊装，适配不同建筑结构的承载条件，安装前需确认安装面的结构强度，墙体安装需匹配实心承重墙结构，若为轻质隔墙需提前做预埋加强处理，地面安装需保证地面平整度误差不超过2mm，避免立柱倾斜带来的受力不均问题。主立柱整体轮廓尺寸为40mm×40mm，横档间距按照人体工程学梯度设置，适配不同身高使用者的踩踏、抓握需求，横档表面做防滑处理，避免训练过程中手脚打滑造成运动损伤。设计阶段充分考虑家用场景的空间占用问题，整体贴墙安装后外伸距离不超过400mm，不会过多占用室内活动空间，相比落地式肋木架节省近60%的地面占用面积，适合小户型家庭、阳台健身区、

　　小型健身工作室使用。结构设计上摒弃了传统焊接式肋木架的工艺缺陷，采用型材插接配合隐形紧固件的连接方式，所有连接点位均做隐藏处理，外观简洁无突出尖锐部件，塑料封盖同时兼具装饰与防护作用，避免长期使用过程中横档端部氧化锈蚀。主立柱底部配置可调式支撑脚，可在地面安装时微调高度，抵消地面不平整带来的安装间隙，保证整体结构的垂直度，安装完成后立柱垂直度误差需控制在1/1000以内，避免长期偏载造成立柱变形。顶部引体架外伸长度经过反复校核，保证使用者做引体动作时身体不会与墙面发生碰撞，握把位置做防滑纹理处理，握持时的受力角度符合人体上肢发力姿态，减少腕关节的额外负荷。可调节杠铃架的卡位采用多档位调节设计，调节间距适配不同身高使用者的架高需求，

　　卡位处做防滑限位处理，避免杠铃放置时出现滑脱风险。下背部支撑组件的弧度贴合人体腰椎生理曲度，做仰卧挺身、背部拉伸动作时可有效承托腰椎，避免动作不规范造成的腰部损伤。整套结构的金属部件表面均做防锈喷涂处理，可适应室内不同温湿度环境，不会因为长期使用出现掉漆、锈蚀问题，塑料部件采用耐冲击工程塑料材质，长期踩踏、握持不会出现开裂、变形问题。从实际使用场景来看，除常规的力量训练、拉伸训练外，该结构也可用于青少年体态矫正训练，通过肋木架完成悬垂、脊柱拉伸等动作，改善久坐带来的圆肩、脊柱侧弯等问题，也适合康复机构用于术后肢体活动度恢复训练，借助横档的不同高度完成渐进式的关节活动训练。
