可调角度光伏阳光板支撑系统结构

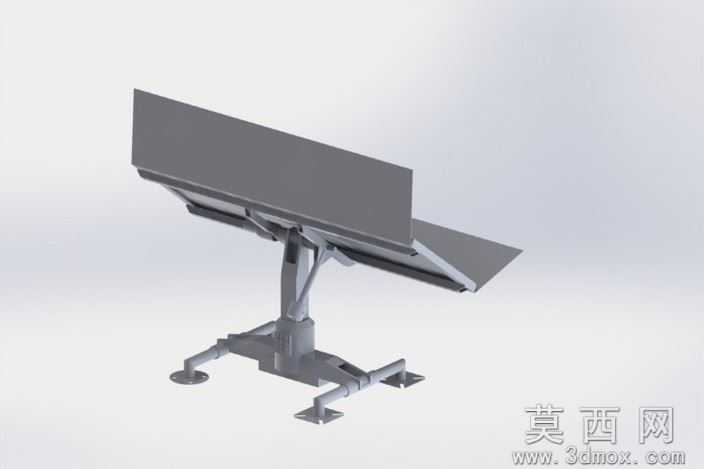

本作品为可调角度式光伏阳光板支撑系统三维建模成果，建模过程中严格遵循机械结构设计的合理性原则，对整套支撑系统的各个组成部件进行了精细化的参数化建模。首先从底部固定基座开始，分别构建了带地脚安装孔的方形固定脚与可调式吸盘支撑脚两种固定结构，适配不同的安装基面需求，建模时精准还原了安装孔的孔径、沉台深度以及支撑脚的调节螺纹结构，保证虚拟模型与实际加工尺寸的一致性。中部支撑立柱采用分段式铰接结构设计，建模时完整还原了立柱的升降调节段、角度铰接转轴以及锁紧机构的细节，通过对铰接副的运动约束设置，可在三维软件中模拟整套阳光板的俯仰角度调节过程，验证不同角度下的结构干涉情况，确保实际使用时角度调节顺畅无卡滞。上部的阳光板承载框架采用分体式搭接结构，分别建模了主承载板框与副延伸板框，还原了框架与支撑立柱的连接耳板、紧固螺栓位的细节，板框的承重筋条结构也按照实际受力分布进行了等比例建模，保证结构强度表现的仿真准确性。材质渲染阶段，对金属支撑结构部分赋予哑光磨砂金属材质，模拟实际镀锌钢材的表面质感，对阳光板部分赋予半透明浅灰哑光材质，还原聚碳酸酯阳光板的透光与漫反射特性，场景布光采用柔和的环境漫反射光搭配主方向光，清晰呈现整套支撑系统的结构层次与部件衔接关系，同时通过阴影效果强化结构的立体感。设计思路上，整套系统围绕户外光伏采光、遮阳阳光板的安装需求展开，兼顾安装便捷性与角度可调性，底部双类型固定脚可适配水泥基面、光滑屋面等不同安装场景，中部铰接升降结构可根据不同地域的太阳高度角调整阳光板的倾斜角度，最大化采光效率，上部分体式板框可根据实际安装面积灵活拓展拼接，建模过程中对所有连接部位的配合公差进行了预留，确保后续导出工程图后可直接用于生产加工，整套模型结构完整，细节丰富，可用于光伏支撑系统的方案展示、结构优化以及教学演示等场景。
