带轴一体式蜗轮蜗杆传动件三维结构

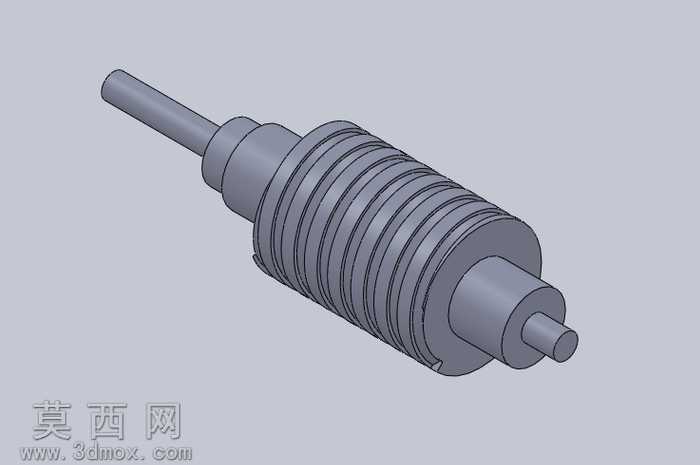

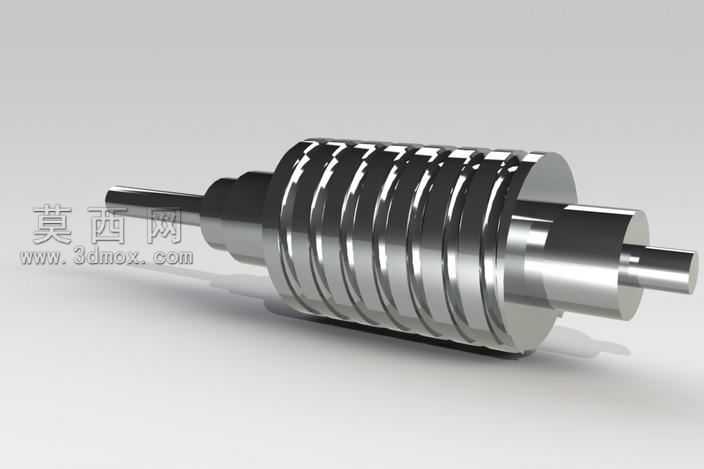

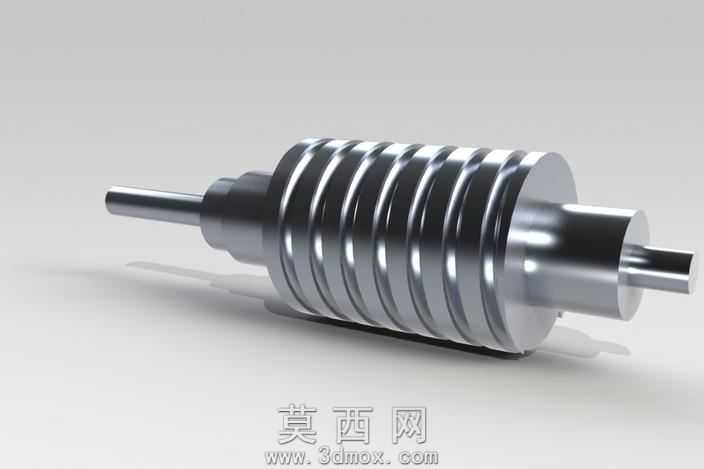

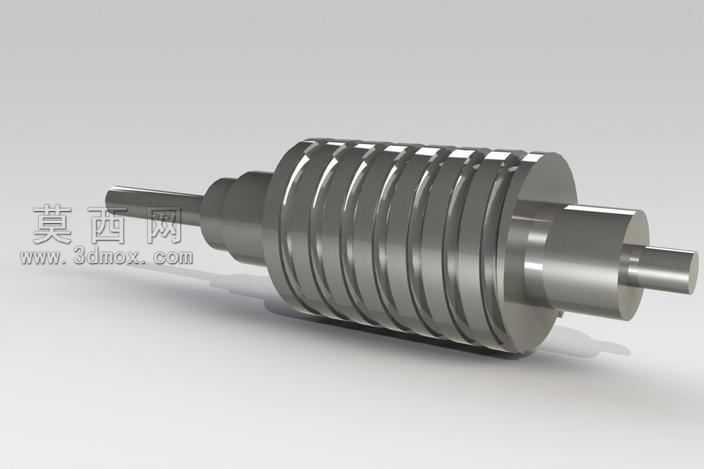

本作品为带轴一体式蜗轮蜗杆传动件的三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，严格遵循机械传动件的设计规范搭建模型结构。建模初期先梳理传动件的整体结构逻辑，将模型拆分为两端支撑轴段、中间蜗杆齿形段、轴肩定位段几个核心结构模块，先通过草图绘制各轴段的回转截面轮廓，利用回转特征生成整体轴类基体，保证各轴段的同轴度符合装配要求。针对中间核心的蜗杆齿形部分，采用螺旋线引导扫描切除的方式生成齿槽结构，精准控制齿形的模数、导程角、齿顶高与齿根高参数，确保齿面轮廓符合蜗轮蜗杆啮合的传动要求，齿面过渡处做了微小圆角处理，还原实际加工中的工艺倒角特征，避免应力集中问题。两端的支撑轴段根据装配需求设计了对应的直径公差匹配结构，轴肩位置的定位端面做了平面度约束，还原实际零件装配时的定位基准特征。材质渲染阶段，整体零件赋予金属钢材质效果，调整材质的粗糙度、金属度参数，还原机械加工后金属零件的哑光金属质感，齿面部分略微调整反光参数，模拟精加工后的齿面光洁度效果，渲染时采用柔和的工业展示光源，从多个角度打光凸显零件的结构层次，清晰呈现齿形的螺旋走向、各轴段的直径差异以及轴肩的定位结构。设计过程中充分考虑该零件的实际应用场景，一体式轴与蜗杆的结构设计省去了额外的装配连接件，提升了传动部件的整体刚性，各轴段的长度、直径参数均参考通用减速器的配套安装尺寸设定，齿形参数匹配对应蜗轮的啮合规格，可直接用于传动机构的装配模拟、运动仿真以及工程图的生成导出，模型的所有特征均保留可编辑参数，方便后续根据实际设计需求调整模数、轴长、直径等核心尺寸，适配不同规格的传动场景使用。
