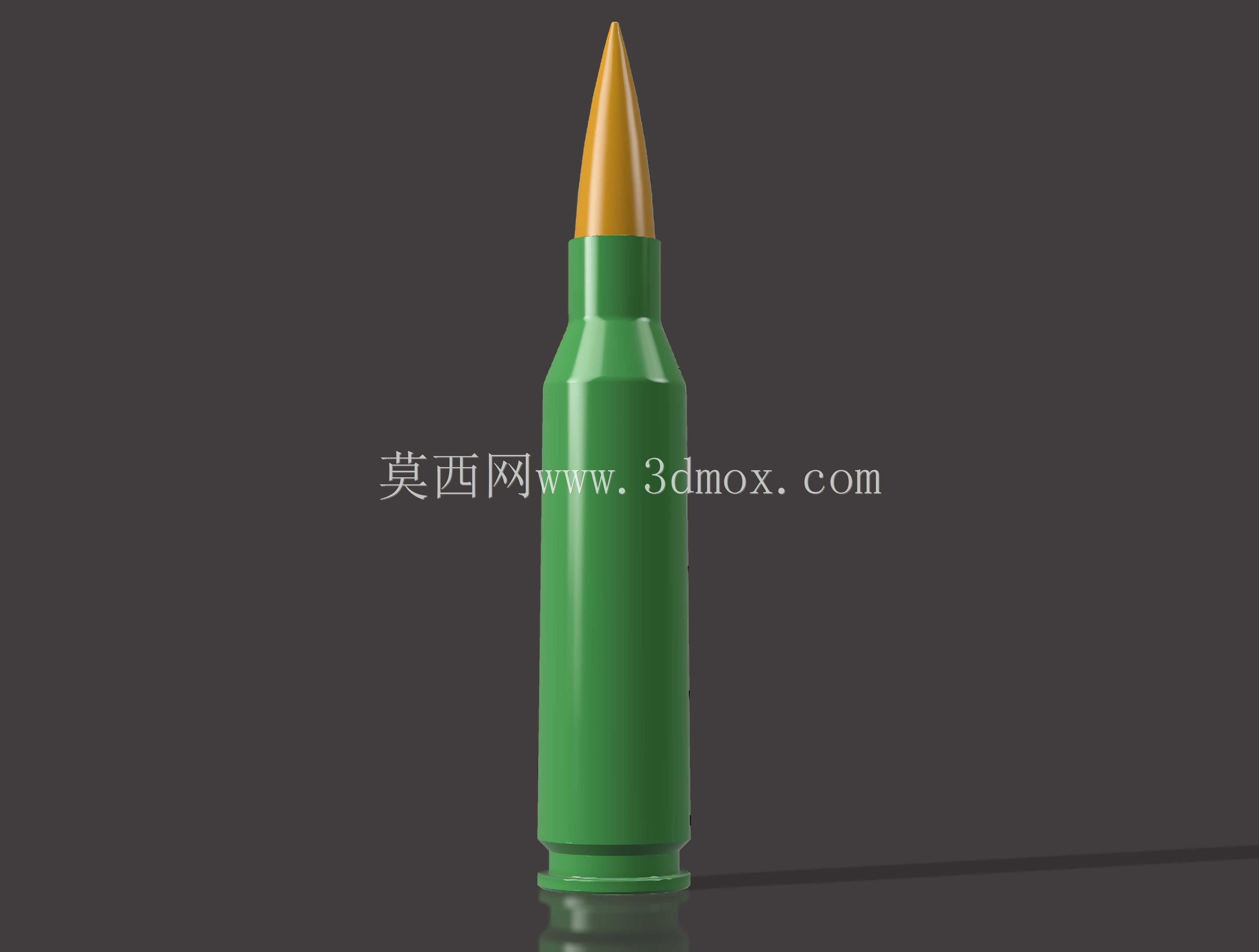

14.5×114规格机枪弹药结构还原设计

　　在大口径地面压制武器、车载防空武器系统的配套设计环节，弹药的结构匹配度直接决定了武器系统的供弹可靠性、弹道稳定性以及终端毁伤效能，14.5×114规格的弹药作为苏系大口径机枪的标配弹种，长期适配于重型车载机枪、高射机枪、反器材枪械平台，在低空防御、轻型装甲目标打击、野战工事破拆等场景中承担核心作用。本次结构还原完全参照实弹的真实尺寸链进行建模，全弹总长控制在155.8mm的标准区间内，弹壳部分最大直径26.9mm，弹壳口部与弹头的配合过盈量严格控制在0.02-0.04mm的合理范围，既保证发射时的闭气性能，又避免弹头压装过程中出现弹壳口部变形的问题。从结构拆分来看，整个模型分为弹头被甲、弹芯、弹壳、底火室四个核心结构段，

　　弹头部分采用尖头船尾型的经典气动外形，弹头弧形部长度占弹头总长的62%，船尾锥角设置为9度，能够有效降低跨音速飞行阶段的空气阻力，保证1000米距离上的弹道降控制在合理区间；弹壳部分采用瓶形无凸缘结构，斜肩定位角度设计为22度，能够在弹膛内实现精准的轴向定位，避免击发时出现弹壳横移导致的闭气失效问题，弹壳底部的拉壳钩槽宽度为4.2mm，深度1.8mm，能够适配KPV等制式机枪的拉壳钩结构尺寸，保证抽壳动作的顺畅性。在建模的过程中，首先以弹壳底部的底火室中心为全局坐标原点，沿弹体轴向建立X向基准轴，先绘制弹壳的内外轮廓回转截面，通过回转特征生成弹壳主体结构，之后在弹壳底部加工出底火安装孔、拉壳钩槽以及退壳挺让位缺口，

　　所有过渡圆角均参照实弹的加工工艺设置为R0.3-R0.8mm，避免应力集中导致的弹壳断裂问题。弹头部分的建模则先根据气动外形参数绘制母线，回转生成弹头被甲的外轮廓，内部预留出钢芯、铅套的安装空腔，弹芯的头部弧形与被甲内轮廓完全贴合，保证弹头装配后的同轴度控制在0.01mm以内，避免出膛后出现弹道偏航。从实际应用的角度来说，这类弹药模型主要用于武器系统的供弹机构仿真、弹道模拟教学、军事装备展示等场景，在供弹机构的设计验证环节，精准的弹药外形模型能够模拟弹链供弹时的进弹姿态、推弹入膛的运动轨迹，提前发现供弹路线上的结构干涉问题，减少物理样机的试错成本；在军事教学场景中，拆解式的弹药结构模型能够直观展示大口径弹药的内部构造，

　　帮助受训人员理解弹药的击发原理、弹道特性以及毁伤逻辑。需要注意的是，这类大口径弹药的外形尺寸与弹膛的配合公差要求极高，弹壳的锥度设置为1:120，既能够保证射击后弹壳的顺利抽出，又能避免进弹过程中出现卡滞，弹壳口部的收口强度需要与弹头的拔弹力匹配，常规情况下14.5mm弹药的拔弹力控制在350-500N区间，保证弹头在供弹过程中不会出现松动脱落，同时击发后能够顺利嵌入膛线获得稳定的旋转速度。模型的外形细节还原了实弹的表面处理特征，弹壳部分的外表面粗糙度参照军品标准设置，弹头被甲的覆铜钢材质质感、弹壳的涂漆表面特征都做了对应还原，能够满足渲染展示、结构装配验证的不同使用需求。在车载武器站的设计过程中，这类弹药模型还可以用于弹药箱的容弹量计算、输弹路径的空间校核，确保在有限的车载空间内实现最大的备弹量，同时保证输弹机构的运动不会与弹药发生结构干涉，提升武器站的整体可靠性。
