AGS-17自动榴弹发射器展示道具结构

　　从结构设计角度拆解这款AGS-17榴弹发射器展示道具的三维结构，首先要明确其核心定位——非功能性展示件，所有结构设计均围绕外观还原、静态展示安全性展开，完全规避实弹发射相关的功能结构设计，这是区别于功能性武器结构的核心设计边界。

　　先看应用场景，这类展示道具主要用于军事主题展馆陈设、影视道具制作、军事科普教具场景，不需要承受发射时的高温高压冲击载荷，也不需要设计供弹、击发、退壳等动作机构，结构强度只需要满足日常搬运、静态摆放的受力要求即可，整体材料选型也偏向易加工的金属型材或者工程塑料，不需要采用武器级的高强度合金材料。

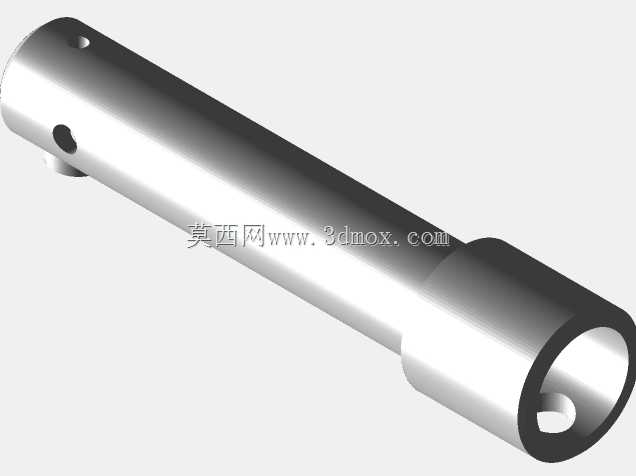

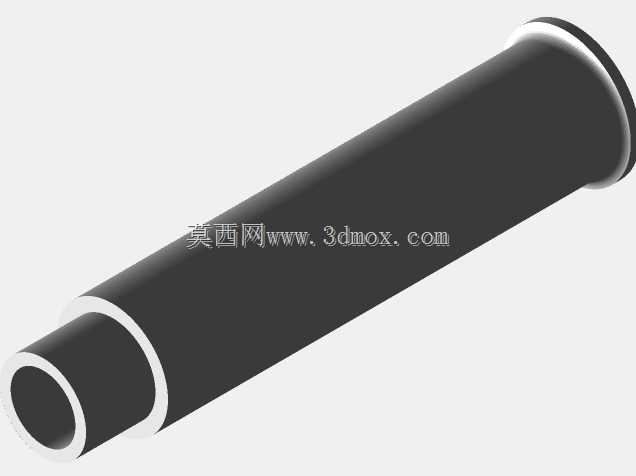

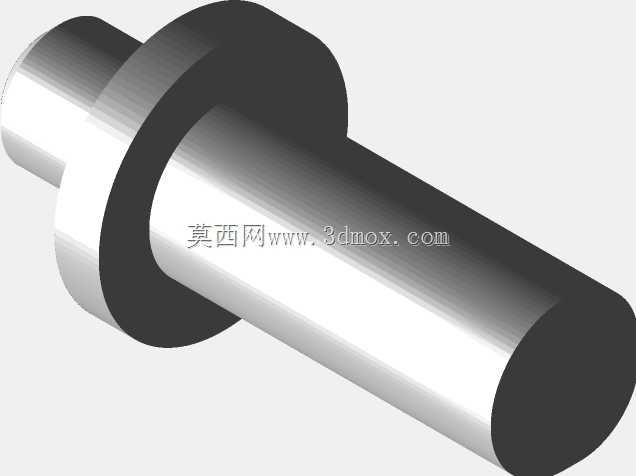

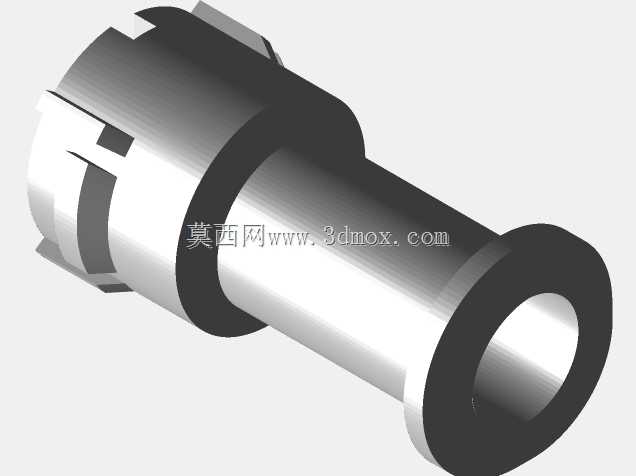

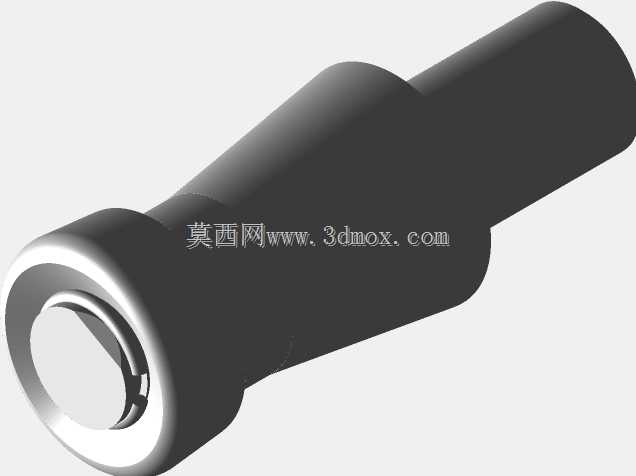

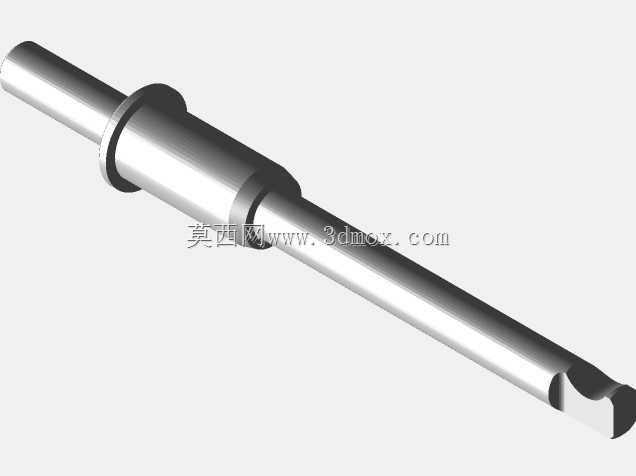

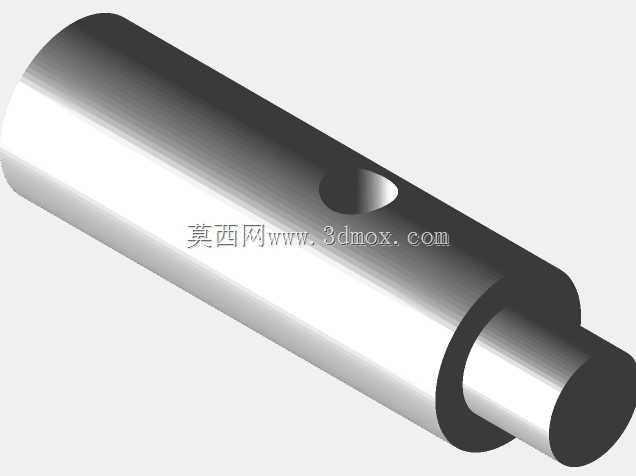

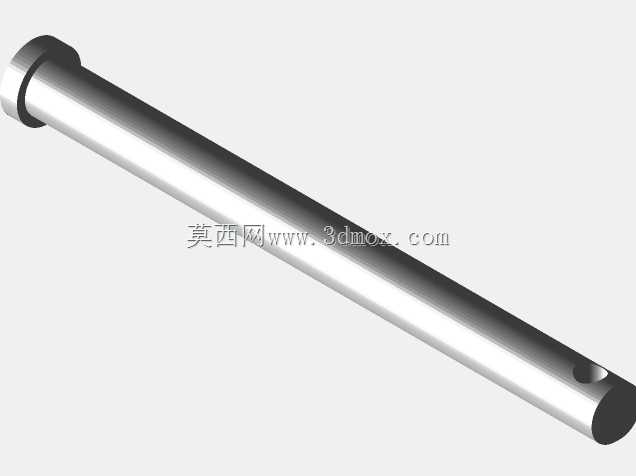

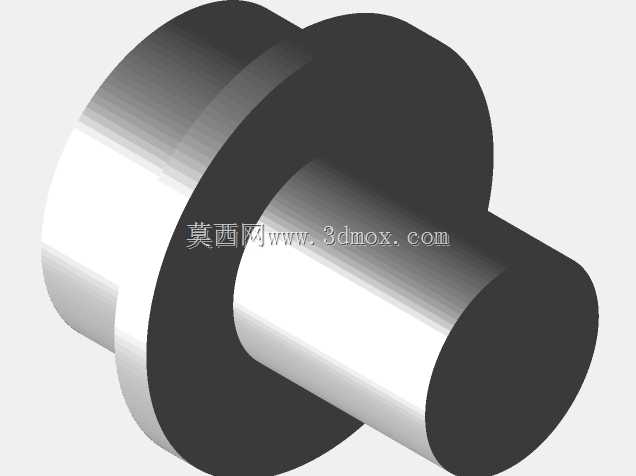

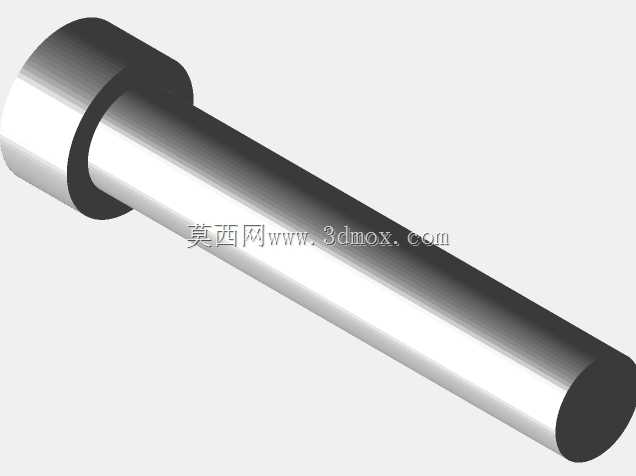

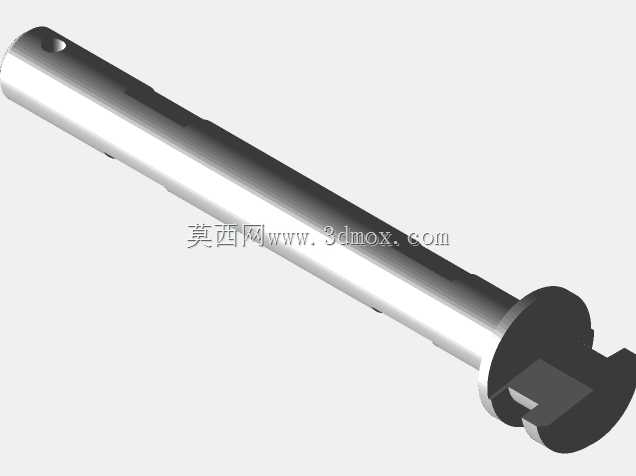

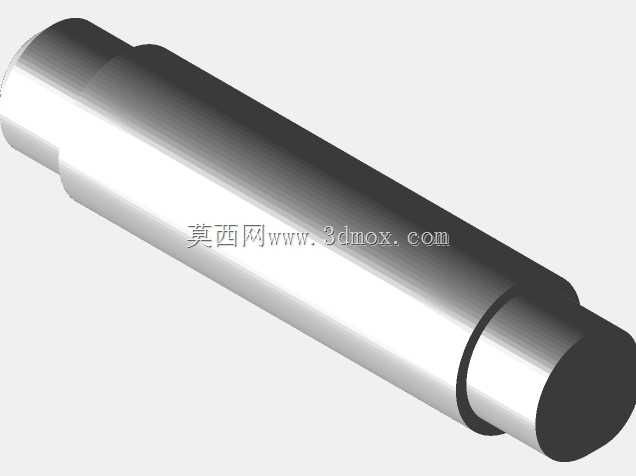

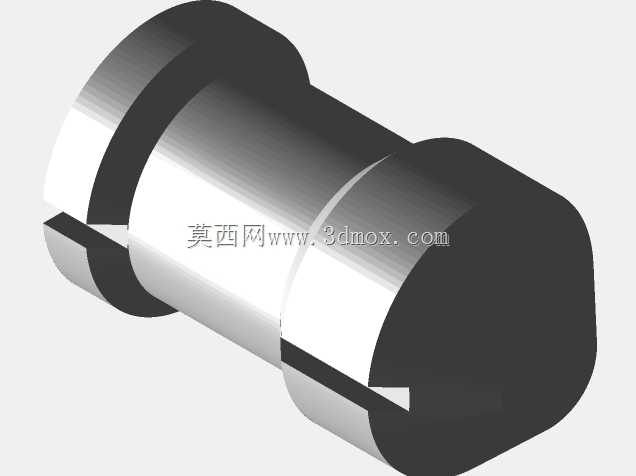

　　从外形尺寸来看，这款道具还原的是AGS-17发射器的身管主体段结构，整体为阶梯轴类回转体结构，最大外径对应身管的散热段外径，轴向总长度按照原武器1:1比例还原，各段轴径的台阶差完全匹配原武器身管的外形轮廓：靠近尾段的位置设计有环形定位凸台，用于和展示支架的固定抱箍配合安装，凸台的宽度和径向突出量经过测算，既能够保证安装时的轴向定位精度，也不会破坏整体外形的还原度；身管前端的缩径段对应原武器的膛口装置安装位，这里只做外形还原，没有设计膛口制退器的内部气流通道结构，因为作为展示件不需要考虑火药燃气的导流制退功能。

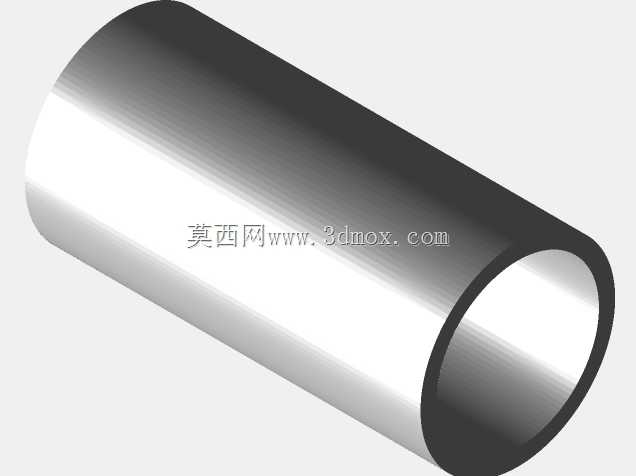

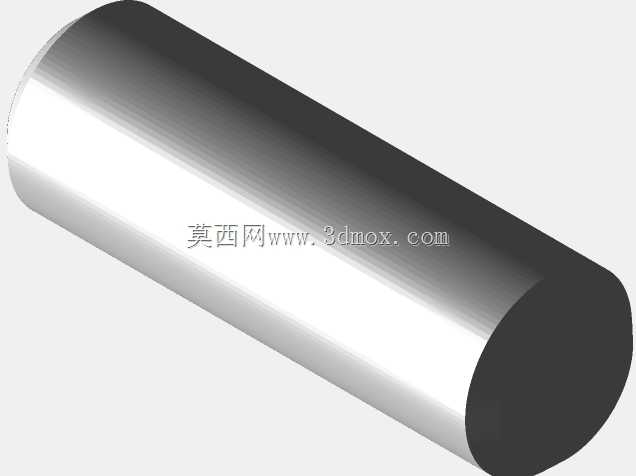

　　设计思路上，首先做了原武器身管的点云逆向拟合，将原武器的外部轮廓特征全部提取后，删除了所有内部的膛线、弹膛、击发机构安装位等功能性结构，将整个身管主体设计为空心或者实心的回转体结构——如果是轻量化展示需求就采用薄壁空心结构，壁厚控制在3-5mm，既保证结构刚性也能降低整体重量，方便搬运和布展；如果是需要长期户外陈设的场景，就采用实心结构或者内部增加加强筋的空心结构，避免长期放置出现形变。

　　安装边界方面，除了尾段的环形定位凸台，身管下部对应原武器的摇架安装位置，设计了两个隐藏式的螺纹安装孔，孔位完全隐藏在身管轮廓的阴影面，安装后从正面和侧面观察都不会看到固定螺丝，保证外观的完整性；安装孔的螺纹规格选用通用的M6标准螺纹，适配市面上通用的展示支架固定件，不需要单独定制安装配件，降低布展的配套成本。

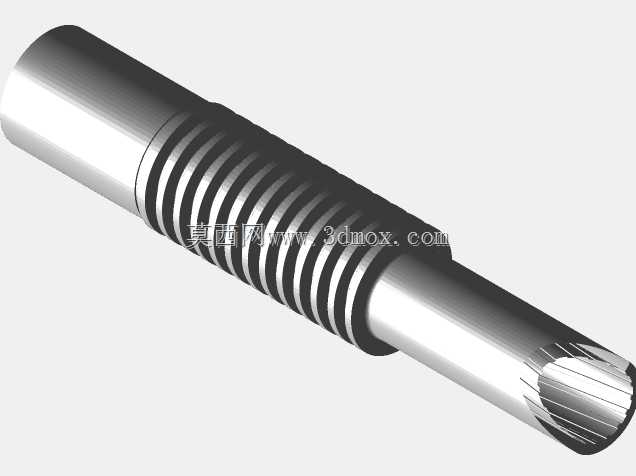

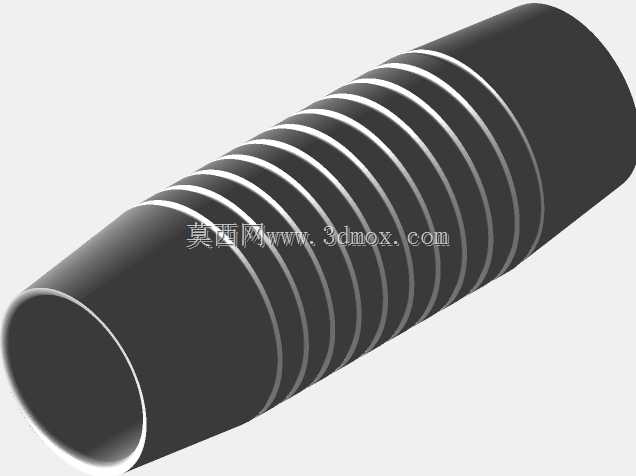

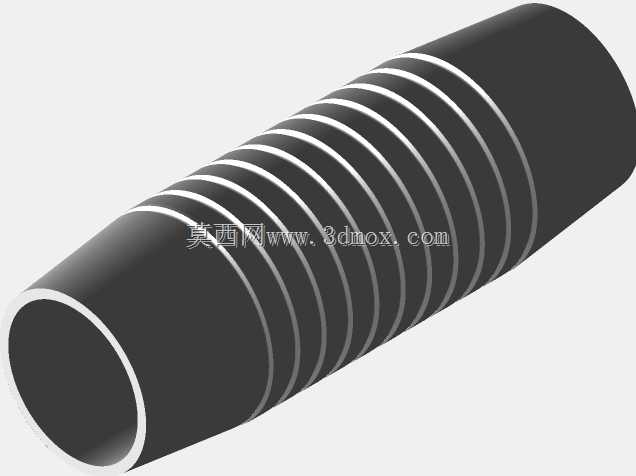

　　结构细节处理上，身管外表面的散热槽特征完全按照原武器的槽宽、槽深、间距还原，但是槽底没有做尖锐的应力集中处理，所有棱边都做了R0.5的圆角倒钝，避免布展或者搬运过程中划伤操作人员，这也是展示道具和功能性武器的细节差异——功能性武器的散热槽棱边不需要做倒钝处理，甚至会刻意保留加工棱角来保证散热面积，但是展示件必须优先考虑接触安全性。

　　从建模逻辑来看，整个零件采用回转特征加阵列切除的方式构建，首先绘制身管的轴向截面轮廓线，通过旋转特征生成主体基体，之后绘制单个散热槽的切除轮廓，通过轴向阵列生成所有散热槽结构，最后添加安装凸台、安装孔等附属特征，建模过程中所有特征的参数都完全关联，修改整体比例的时候只需要调整旋转轮廓的尺寸参数，所有阵列特征都会自动更新，方便后续衍生不同比例的展示模型需求。

　　需要特别说明的是，这款模型的结构设计完全规避了所有可以被改装为功能性武器的结构特征，内部没有设计可以容纳弹药的空腔，也没有预留击发机构的安装位置，尾段和原武器机匣连接的位置只做了外形匹配的止口，没有设计连接锁紧结构，无法和实装的机匣部件配合组装，从结构根源上保证了作为展示道具的合规性，这也是这类武器展示道具设计时必须遵守的核心原则，所有结构设计都服务于外观展示，完全剥离武器的发射功能属性。

　　在表面处理的结构预留上，身管外表面预留了0.1mm的喷漆层厚度余量，建模时的最终尺寸是包含喷漆余量的尺寸，后期做表面氧化或者喷漆处理后，整体外形尺寸不会超出原武器的尺寸公差范围，保证外观还原的准确性；身管两端的端面都做了内凹的工艺处理，避免摆放时端面和支撑面直接摩擦掉漆，同时也能隐藏加工时的端面刀痕，提升展示的外观质感。
