泰希RYTM-L型管线输送支撑装置结构设计

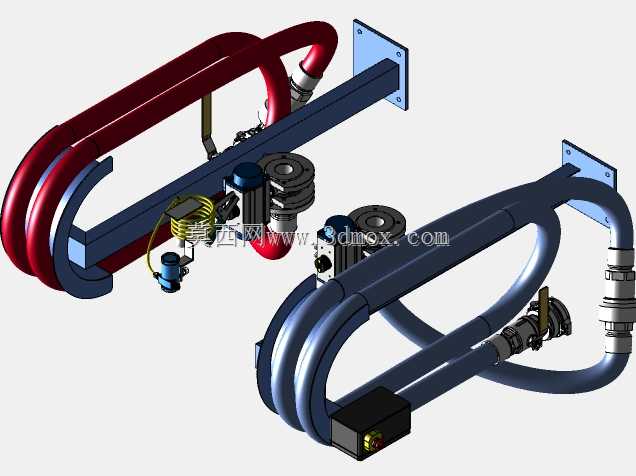

　　这套管线输送支撑结构，主要面向厂区内多介质流体的跨工位输送场景，常见于生产车间与仓储区域衔接的物料转输环节，用来解决固定敷设管线在转角、跨距段的承重与振动抑制问题，避免长距离管路因自重、介质脉动产生的形变偏移，保障管路连接密封的长期可靠性。从结构组成来看，主体采用大曲率弯管作为核心流道载体，两套对称布置的C型弯管结构分别适配不同走向的管路敷设需求，弯管端部配置方形安装法兰，法兰面预留均匀分布的螺栓孔位，可直接与墙面、设备侧壁或者钢结构支架完成刚性固定，安装时需要保证法兰贴合面的平面度误差控制在合理范围，避免连接后产生附加应力导致管路焊缝开裂。弯管主体与安装法兰之间采用直段连接梁做结构加强，连接梁采用矩形截面型材加工，

　　既承担弯管的竖向承重，也能抵消管路内流体流动产生的横向冲击力，在连接梁与弯管的衔接位置，配套布置了控制阀组、过滤组件以及接线模块，阀组采用手动与气动结合的控制方式，可就地完成管路通断、流量调节操作，过滤组件用于截留流体中的固体杂质，避免下游设备出现流道堵塞问题，接线模块则为阀组上的信号反馈元件、气动电磁阀提供布线与防护空间，所有外露线缆均采用螺旋护套做防护，避免车间内的粉尘、切削液飞溅造成线路老化破损。设计过程中优先考虑了现场安装的适配性，弯管的曲率半径经过反复校核，既保证流体在转向过程中的压损控制在允许区间，也避免曲率过小造成的介质流态紊乱，减少管路内部的冲刷磨损；两套不同配色的弯管组件可分别对应不同介质的输送管路，

　　比如红色弯管可用于消防供水或者高压气体输送，深蓝色弯管可用于循环冷却水或者工艺流体输送，方便现场运维人员快速区分管路功能，降低误操作概率。安装边界方面，整套装置的固定法兰中心距、弯管外伸长度都预留了一定的调整余量，可适配现场不同的安装间距，法兰上的螺栓孔采用长圆孔与圆孔组合的设计，安装时可在小范围内调整管路的对接位置，降低现场施工的对位难度；装置底部预留的电气模块安装位，可根据实际需求加装压力传感器、流量监测元件，无需额外在管路上焊接安装支架，减少现场动火作业的工作量。在结构强度校核环节，针对弯管壁厚、连接梁截面尺寸做了多工况载荷验算，涵盖管路满水自重、介质工作压力冲击、车间地面振动传导等多种载荷组合，

　　确保结构在长期运行过程中不会出现塑性形变，阀组与管路的连接位置采用硬密封加软密封的双重密封结构，可适配不同温度、不同压力的流体输送需求，避免长期运行后出现介质渗漏问题。整套结构的所有外露金属部件都做了表面防腐处理，可适应车间内多粉尘、偶尔有腐蚀性介质飞溅的工作环境，减少后期运维的防腐维护工作量。
