铃木DR800摩托车专用链条防护结构

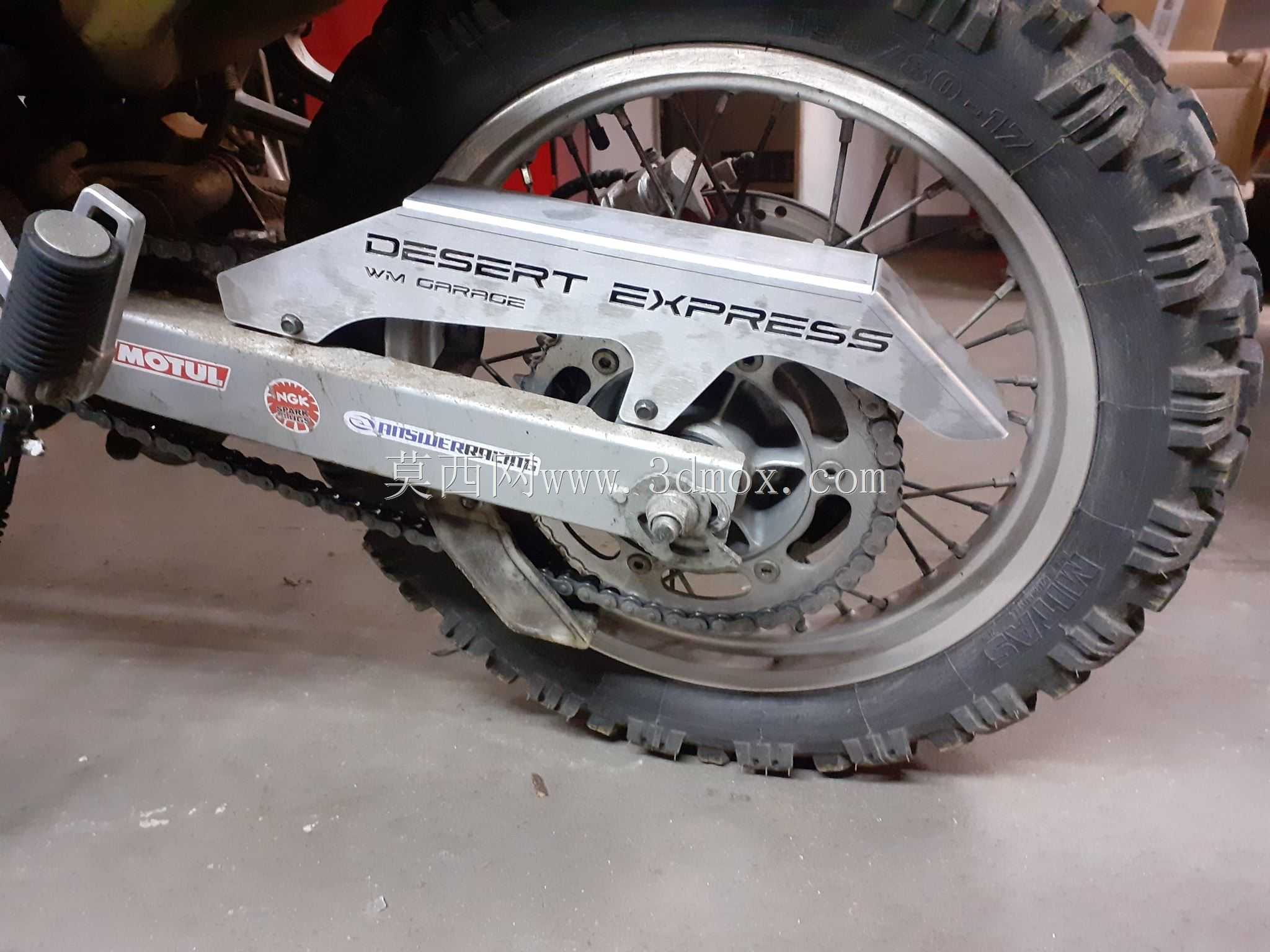

　　在大排量越野摩托车的实际使用场景中，后传动链条的防护一直是容易被忽略但直接影响骑行安全与部件寿命的关键结构。这款适配铃木DR800 BIG车型的链条保护器，针对越野骑行时泥沙、碎石飞溅卷入链条与后链轮啮合区域的痛点设计，同时兼顾公路骑行时链条油甩溅、衣物意外卷入的风险防护。从结构设计逻辑来看，该护链器采用贴合后摇臂轮廓的弧面造型，安装基准面完全匹配铃木DR800原厂后摇臂的安装孔位，不需要对原车结构做任何打孔或改装，直接替换原厂护板或加装在预留安装位即可，安装边界完全贴合后摇臂上沿与链轮外侧的间隙，不会与链条运动轨迹、后减震压缩行程、后轮摆动轨迹产生任何干涉。

　　从功能特性上区分，这款护链器分为两个核心功能区域：靠近链轮的前段做了收窄的包覆设计，刚好覆盖链轮与链条啮合的入齿段，能阻挡90%以上骑行中卷起的碎石、硬泥块直接冲击啮合点，避免硬物卡入链条与链轮齿槽造成的跳齿、断链风险；向后延伸的主体段采用宽幅平面设计，表面做了加强筋冲压造型，既提升了整体结构刚性，避免越野颠簸中护板共振产生异响，也能阻挡链条高速运转时甩出的油污沾染后摇臂与骑行者裤装，同时在车辆发生倾倒时，能为后摇臂与链条提供第一层缓冲防护，减少硬物直接磕碰造成的链条变形、摇臂刮伤。

　　设计过程中首先对原车后摇臂的安装点位做了全尺寸测绘，三个固定螺栓孔的位置度公差控制在0.1mm以内，确保安装后护板与链条的间隙保持在8-12mm的安全距离，既不会因为间隙过小在链条松弛跳动时发生摩擦，也不会因为间隙过大降低防护效果。护板的边缘全部做了卷边钝化处理，没有尖锐棱角，避免安装维护时划伤手部，也防止骑行中震动导致的边缘开裂。材质选用上匹配越野场景的强度需求，采用3mm厚度的铝合金板材冲压成型，表面做阳极氧化处理，兼顾轻量化与抗腐蚀能力，整体重量控制在200g以内，不会给后悬增加额外的簧下质量，影响越野操控灵活性。

　　实际装车验证中，这款护链器在非铺装路面长距离骑行时，能大幅降低链条区域的泥沙堆积量，日常维护时只需要冲洗护板表面即可，不需要频繁清理链轮缝隙的卡滞泥沙；在高速公路骑行时，链条油的甩溅范围被控制在护板内侧，不会出现油污甩到后座或后尾箱的情况；在林道穿越遇到低矮树枝、石块刮蹭后摇臂区域时，护板能直接承受侧向冲击力，保护后摇臂表面的漆面与链条结构不受损伤。不同于通用型护链器需要弯折调整适配的问题，这款专用结构的每一处曲面都完全贴合原车线条，安装后与整车风格统一，表面蚀刻的标识也兼顾了装饰性，不会显得突兀。

　　从结构建模的角度来看，建模过程中首先还原了后摇臂、后链轮、链条的运动包络线，以此为基准切除护板的干涉区域，再根据安装点位做安装耳的加厚设计，固定孔位置压装了不锈钢衬套，避免长期震动导致铝合金孔位磨损扩大，确保护板长期使用不会出现松动移位的问题。护板的弯折角度经过多次调整，既保证安装后与摇臂表面贴合无突兀凸起，也让飞溅的泥沙能顺着护板斜面自然滑落，不会在护板与摇臂之间形成积泥死角。
