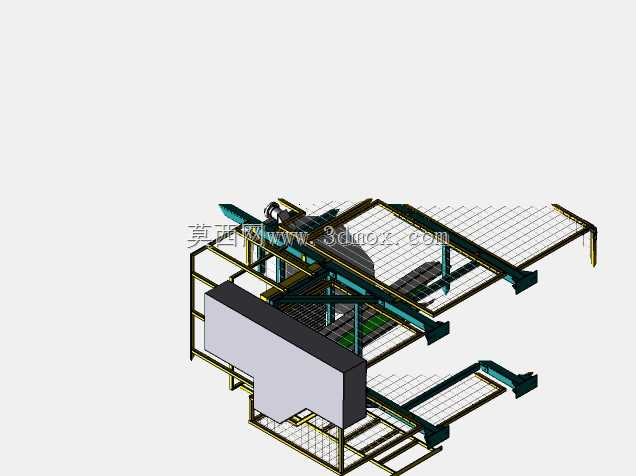

工业双层网带输送分拣作业台架结构

　　这套台架结构主要面向车间内多工序衔接的物料中转、分拣作业场景，常见于电子元器件组装、小型零部件加工后的工序流转环节，可同时承载两条不同流向的物料输送线，解决单条输送线无法同时适配不同工序节拍的痛点。从结构布局来看，整体采用方通焊接框架作为主体承载结构，下层网带输送面高度匹配人工站立作业的操作高度，上层输送面则衔接自动化设备的出料端，实现物料从设备出料到人工分拣再到下工序流转的无断点衔接。框架侧面预留的安装位可根据实际需求加装扫码枪、工位照明灯、物料盒挂架等附属配件，无需额外在框架上打孔焊接，适配不同产线的快速改造需求。设计过程中优先考虑了框架的整体刚性，底部支撑脚采用可调式脚杯结构，可适应车间地面±30mm的高度差，

　　保证输送网带运行时的水平度，避免出现物料偏移、卡滞的问题。上下两层输送线的驱动端均预留了独立的电机安装空间，可根据输送物料的重量选择适配功率的驱动单元，两层输送线可独立控制运行速度，分别匹配前序设备的出料节拍和后序人工分拣的作业节奏。网带两侧的护栏采用可快速拆卸的结构设计，当需要清理网带缝隙中残留的物料碎屑时，无需拆卸整体框架，仅需松开护栏的固定旋钮即可完成护栏拆除，大幅降低日常维护的工作量。台架的侧边延伸出的短段输送结构，可作为不合格品的暂存出料位，分拣人员发现不合格物料时可直接将物料推送至该侧出料位，无需中断主输送线的正常运行。从安装边界来看，整体框架的宽度控制在1.8米以内，长度可根据产线实际需求进行模块化拼接，

　　单段标准节长度为2米，可多段拼接适配不同长度的产线布局，框架底部距离地面的预留高度为150mm，方便日常清洁时清扫地面杂物，也可适配车间常见的AGV物料车从底部穿行。结构设计时充分考虑了焊接工艺的可行性，所有方通拼接处均采用45度切角焊接，减少焊接应力集中的问题，焊接完成后整体框架进行抛丸除锈处理再喷涂防护漆，适配车间内多油污、多粉尘的作业环境，延长框架的使用寿命。网带的支撑托条采用耐磨高分子材料制作，与金属框架之间采用嵌入式安装，避免网带运行时与金属框架直接摩擦产生异响和碎屑，同时降低网带的运行阻力，减少驱动单元的负载。上层输送线的支撑横梁采用可上下调节的安装结构，调节范围为±200mm，可适配不同高度的前序设备出料口，

　　无需重新制作连接转接件，缩短产线改造的安装周期。台架的操作侧预留了足够的腿部空间，操作人员站立作业时膝盖不会与框架产生磕碰，长时间作业也不会产生明显的疲劳感。框架上预留的电气走线槽采用隐藏式设计，所有驱动电机、传感器的线缆均可从框架内部的走线槽排布，避免线缆外露被物料剐蹭出现破损，也让整体外观更加整洁，减少车间内的安全隐患。
