适配0.5-2.7m木料的自动堆垛设备结构

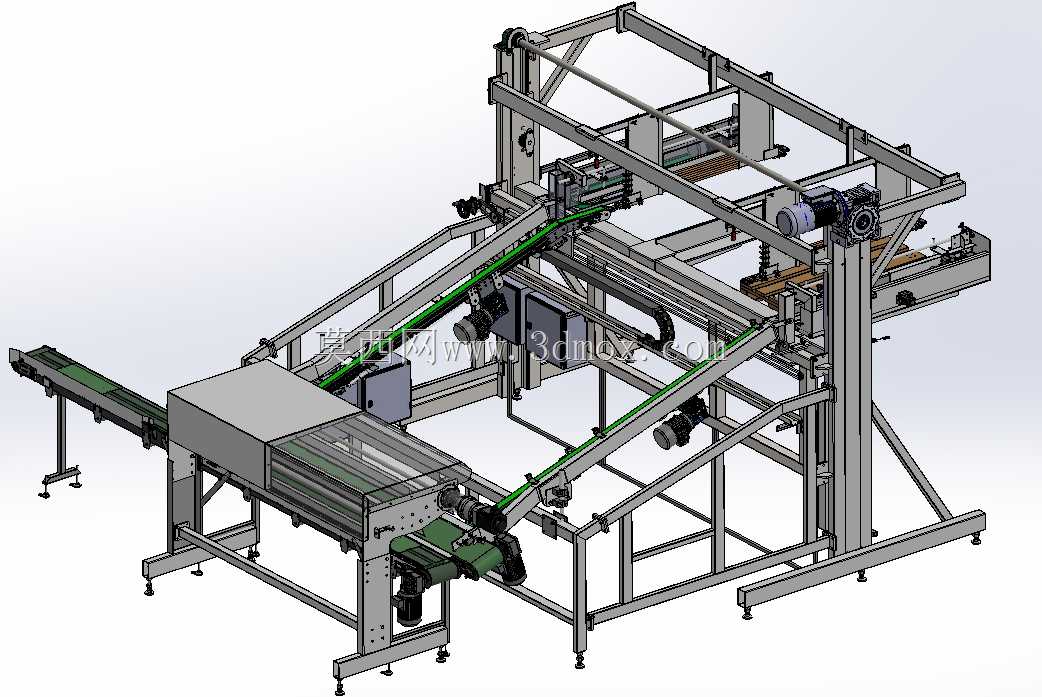

　　在人造板加工、原木粗加工、建筑木方预处理的生产车间里，木料从剖分工序输出后，传统人工作业需要工人逐根捡拾不同长度的木料，按照码放要求堆叠到转运托盘上，不仅劳动强度大，遇到2m以上的长料时还需要多人配合，作业效率完全跟不上前端剖分设备的出料节奏，很容易出现木料在出料端堆积卡滞的问题，这款堆垛设备就是针对这类痛点设计的产线配套单元。从结构布局来看，设备整体采用框架式方管焊接机身，进料端衔接皮带输送段，输送面高度匹配常规木工剖分设备的出料高度，不需要额外做高低过渡架就能直接对接产线，减少现场安装的改造成本。设备的核心堆垛机构采用龙门式跨架布局，横跨在出料输送线的上方，配合可调节的挡料、托料组件，能够兼容长度在0.5m到2.

　　7m之间的各类木料，不管是短料头还是长规格的建筑木方、板材毛料，都能通过调整侧导向轮的间距、托料臂的开合行程来适配，不需要更换工装就能覆盖车间绝大多数常规木料的堆垛需求。设计过程中特意考虑了木料输送过程中的偏斜问题，在进料输送段的两侧设置了可调式导向挡板，挡板采用耐磨尼龙材质，既可以引导木料沿输送中心线进入堆垛工位，避免木料偏斜导致卡料，也不会刮伤木料表面，影响后续加工的表面质量。堆垛执行端采用电机配合链传动的驱动方式，相比气缸驱动的结构，传动更平稳，堆垛的下落速度可以根据木料的重量、长度做参数调整，避免短料下落速度过快弹飞、长料下落时两端不同步导致码垛不齐的问题。设备的出料端预留了托盘放置位，码放达到设定层数后，托料臂会自动张开，

　　整垛木料平稳落到下方托盘上，后续可以直接配合叉车完成整垛转运，不需要人工二次整理码垛。从安装边界来看，设备整体沿产线方向的长度适配常规车间的工位排布，机身底部设置了可调式支撑脚杯，不需要做专门的地基预埋，只要地面平整度满足一般工业厂房要求就能完成安装调试，支撑脚可以调整设备整体水平度，避免长期运行过程中因为机身倾斜导致输送带走偏、堆垛对位不准的问题。在安全防护设计上，设备的传动部位都设置了可拆卸的钣金防护罩，既可以避免车间内的木屑、灰尘进入传动部件影响使用寿命，也能防止操作人员误触运动部件引发安全事故，防护罩采用快拆螺丝固定，日常维护保养时不需要复杂工具就能拆卸，方便定期清理传动部位堆积的木屑、检查传动带和链条的张紧度。

　　考虑到木工车间粉尘较大的工况，设备选用的驱动电机、传感器都达到了对应的防尘等级，能够在多木屑的环境下长期稳定运行，减少日常维护的频次。和传统的人工堆垛相比，这款设备可以完全替代2-3名工人的重复堆垛作业，堆垛的整齐度一致，不会出现人工码垛时参差不齐导致后续转运过程中木料散落的问题，同时可以和前端的剖分、截断设备做信号联动，根据前端的出料速度自动调整堆垛节奏，实现整条木料加工产线的连续化运行，避免因为人工堆垛的效率瓶颈导致整条产线降速运行。在结构细节上，输送皮带的表面特意做了防滑纹路处理，即使是表面带有少量木屑的湿料，也能平稳输送不会出现打滑后退的问题；堆垛托料臂的接触面包裹了橡胶缓冲层，木料下落接触托料臂时不会产生硬碰撞，既可以减少设备运行的噪音，也能避免木料端部被撞裂产生废料。设备的侧导向组件预留了足够的调节行程，后续如果车间加工的木料规格有调整，只需要松开导向组件的锁紧手柄，调整到对应宽度后锁紧就能完成适配，不需要对设备结构做额外改造，适配性更强。
