卧式框架支撑储料罐体结构设计

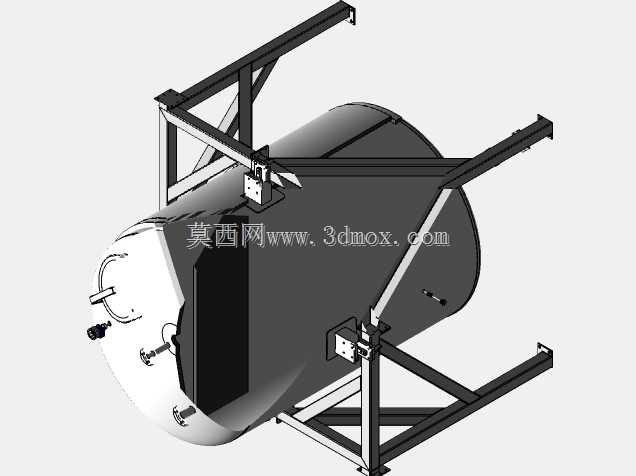

　　该卧式储料罐体的结构设计，首先要匹配中小型生产车间的物料中转、暂存作业场景，常见于精细化工、食品配料、小型水处理工段的物料存储环节，可用于盛装常温常压下的流体、半流体类生产物料，也可适配小批量粉体物料的密闭暂存需求，避免物料在转运间隙出现敞口污染、洒落损耗的问题。从结构功能来看，罐体采用卧式圆柱筒体搭配标准椭圆封头的构型，相比立式储罐，同等容积下的整体重心更低，对安装地面的承重载荷要求更小，不需要做额外的高层设备基础，适合在层高有限的标准厂房内布设，同时卧式布局的物料进出口都设置在封头侧端，日常操作、阀门检修的作业高度都在人体工程学适配区间，不需要额外配置登高作业梯具，能降低日常运维的作业风险。支撑框架采用型钢焊接的一体式结构，

　　底部设置两根平行的纵向承载梁，直接贴合安装地面传递整体载荷，纵向梁上方通过斜向支撑型钢连接罐体抱箍点位，斜撑的角度经过受力校核，能将罐体满载状态下的垂直载荷均匀拆分传递到纵向梁的各个受力点，避免局部应力集中导致的框架变形；框架上方延伸出的横向悬挑梁，可用于挂载物料输送管道、液位检测附件、小型伴热保温组件，不需要额外在罐体壁板上焊接额外的挂载支架，减少罐体壁板的焊缝开孔数量，降低罐体渗漏的风险。设计过程中首先确定了罐体的有效容积边界，筒体段的长度与直径比例控制在2.2:1，这个比例下卧式罐体的物料残留量最低，当罐体排料至低位时，封头处的排料口刚好处于筒体的最低液位区间，不会出现大量物料积存在筒体底部无法排出的问题；

　　筒体壁板的厚度根据常压存储的受力要求选取，封头采用标准冲压成型件，和筒体对接的焊缝处预留了加工坡口，保证焊接后的焊缝强度满足密闭要求。安装边界方面，底部纵向支撑梁的两端预留了地脚螺栓固定孔位，孔位的间距适配常规工业厂房的混凝土地面膨胀螺栓布设间距，不需要现场重新打孔调整；整体设备的最大外廓宽度控制在1.8米以内，长度控制在3.2米以内，可直接通过标准宽度的车间通道转运，不需要拆解框架结构就能完成车间内的移位布设。罐体封头位置预留的多个接口，分别对应进料、排料、排气、液位检测、安全泄压的功能，各个接口的法兰尺寸统一采用常规工业管道适配的标准规格，可直接和车间现有输送管道对接，不需要额外制作转换接头；框架的所有型钢连接处都采用满焊工艺，

　　焊接完成后做抛丸除锈处理，表面涂装防锈漆层，适配车间内的常规作业环境，避免长期使用过程中出现框架锈蚀导致的结构强度下降问题。另外在罐体和支撑框架的接触位置，设置了减震缓冲垫，一方面可以避免罐体和型钢直接接触产生的电化学腐蚀，另一方面可以抵消物料进出过程中产生的轻微震动，减少震动传递到安装地面产生的噪音，也能避免长期震动导致的接口螺栓松动问题。
