多段带法兰连接弯管管路组件结构

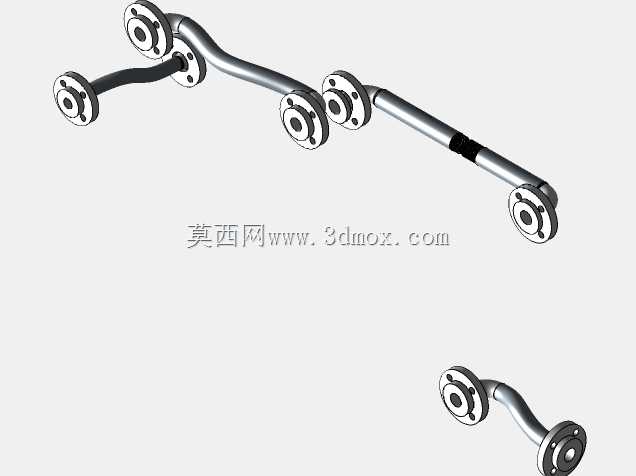

　　这套带法兰连接的多段弯直组合管路，在流体输送系统里承担着变向衔接、多节点对接的核心作用，常见于工业液压站油路排布、车间压缩空气管网分支、中低压给排水管路改向、小型化工介质输送支路等场景，用来在有限安装空间内完成不同接口位置设备之间的流体通路搭建，避免管路强行弯折产生的应力集中与通径缩径问题。从结构设计逻辑来看，整套管路拆分了多段独立管段，包含两段不同曲率的弯管段与两段直管路段，每段管体的两端都焊接标准凸面法兰，法兰盘上均匀分布螺栓过孔，安装时可通过法兰间的密封垫片压紧实现端面密封，相邻管段之间通过螺栓穿入法兰孔锁紧完成拼接，这种分段式设计一方面降低了长距离异形管路的加工难度，避免整根弯制带来的角度偏差、管壁减薄超差问题，

　　另一方面也方便后期管路维护时单独更换某一段受损管段，无需拆解整条通路。设计过程中首先要匹配对接设备的接口坐标，确定每段管体的空间走向：弯管段的弯曲半径参考管路通径设置为通径的3倍，既保证流体在弯管处的流阻处于合理区间，避免直角弯折带来的湍流、压损过大问题，也能控制弯管段的外轮廓尺寸，不会因为弯曲半径过大占用过多安装空间。法兰盘的尺寸完全匹配对接端的法兰标准，螺栓孔的分度圆直径、孔位数量、孔径都和通用法兰规格保持一致，保证现场安装时无需二次扩孔、改孔就能直接对接。管体部分采用等通径设计，整段管路的内径保持一致，不会出现通径突变带来的介质流速骤变、杂质沉积问题，管体外壁和法兰焊接处做了平滑过渡处理，避免焊接凸起带来的应力集中点，

　　提升管路长期承压运行的结构强度。从安装边界来看，整套管路组装完成后，两端法兰的端面距离、各法兰接口的空间角度都经过精准校核，安装时只需将两端法兰分别对接至对应设备的接口法兰，中间段的法兰依次对齐锁紧即可，不需要现场配弯、切割调整，能大幅缩短现场管路施工的周期。管体上设置的一处黑色环形结构为管路固定抱箍的安装位，安装时可通过抱箍将管路中段固定在周边的支架上，分担管路两端法兰的承重，避免设备运行过程中管路振动带来的法兰螺栓松动、密封面泄漏问题。在实际选型应用中，这类分段法兰连接管路可以根据现场的空间布局调整各段的拼接角度，适配不同的设备接口位置偏差，相比整根定制弯管，容错空间更大，对现场安装的精度要求更低。管路的法兰密封面采用凸面结构，

　　适配常用的橡胶石棉垫、金属缠绕垫等密封件，可根据输送介质的温度、腐蚀性选择对应的密封材质，满足不同工况的密封需求。弯管段的成型采用冷弯工艺，保证弯管处的管壁厚度均匀，不会出现热弯带来的氧化层、管壁变形问题，管体内壁做了光滑处理，降低介质输送过程中的沿程阻力，也减少介质内杂质在管内壁的附着堆积。整套结构没有多余的冗余设计，所有尺寸都围绕安装便捷性、运行可靠性、流阻合理性三个核心维度展开，既满足流体输送的功能需求，也兼顾了加工、安装、维护全流程的操作便利性，在中小通径的工业流体输送场景中有着很高的适配性。
