三角支撑式型材连接安装支架结构

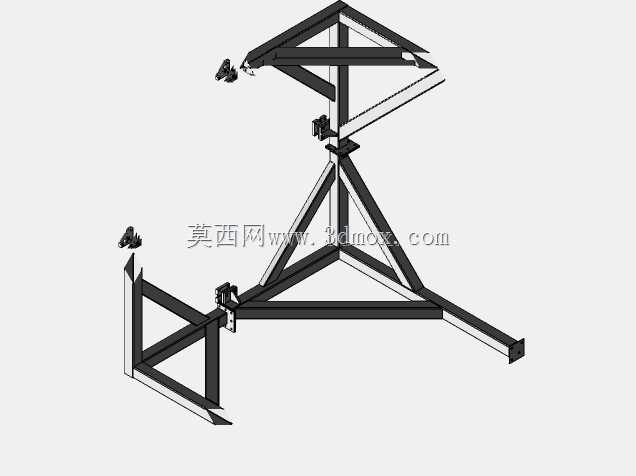

　　在工业现场的设备安装、管线排布、小型作业平台搭建场景中，这类三角构型的型材连接支架是应用频次极高的结构件，区别于常规的直连式安装座，它通过三角形的几何稳定特性，在不额外增加型材用量的前提下，大幅提升整体结构的抗扭、抗弯折能力，尤其适合存在侧向载荷、振动工况的安装场景。从结构设计逻辑来看，整个支架采用等边三角的对称布局，三根主支撑型材沿中心节点向外呈120度均匀分布，每根型材的外伸端都预留了标准安装孔位，既可以直接通过膨胀螺栓固定在地面、墙面等基础面上，也能通过连接角码对接其他型材框架，拓展成更大的作业平台或者设备承载基座。中心交汇位置采用了加厚的连接节点设计，配套的紧固件安装位做了沉台处理，避免螺栓头突出影响上层构件的安装平整度，同时节点处的型材接触面做了铣平加工，保证拼接时的面接触精度，减少长期受载后的连接间隙松动问题。

　　从安装边界来看，单根外伸支撑的长度控制在合理范围内，整体安装 footprint 适配多数小型设备的底部安装尺寸，不需要额外对安装基础做大面积的找平处理，只要三个支撑端点的基础平面度在常规土建公差范围内，就能通过支架自身的连接调节余量完成调平，相比四脚式的安装支架，少了一个需要调平的支点，现场安装的调试效率能提升近四成。支架的上层延伸结构采用了同规格的型材拼接，和下层三角支撑形成上下两层的框架结构，上层的斜向支撑构件主要用来承载侧向的挂载载荷，比如现场的传感器安装座、管线固定卡扣、小型操作面板的挂载位都可以固定在这部分结构上，不需要额外在主设备上焊接安装点，避免对主设备的本体结构造成应力破坏。

　　在实际选型使用时，这类支架的型材截面规格可以根据承载需求灵活替换，当前结构的连接节点孔位是按照标准欧标型材的槽距设计的，更换不同壁厚的型材时不需要重新加工连接节点，只需要匹配对应长度的锁紧螺栓即可，通用性较强。针对有防腐要求的户外安装场景，只需要将型材替换为镀锌或者阳极氧化表面处理的规格，连接紧固件换成不锈钢材质，就能直接适配户外的潮湿、盐雾工况，不需要对整体结构做重新设计。结构上的每一处连接位置都预留了足够的扳手操作空间，现场安装时不需要特殊的定制工装，用常规的内六角扳手、活动扳手就能完成全部组装作业，对于没有专业安装团队的小型加工车间、户外临时作业点来说，上手门槛极低。

　　从受力传递路径分析，上层挂载的载荷会通过斜向支撑直接传导到下层三角结构的三个支撑端点，不会在中心节点形成过大的集中应力，整个结构的受力分布均匀，即使某一个支撑端点的基础出现轻微沉降，三角形的稳定结构也能避免整体框架出现瞬间失稳，给后期的维护调整留出足够的安全余量。在日常的设备运维过程中，如果需要调整支架的承载高度，只需要在三根主支撑的下端加装对应高度的调节脚杯，就能实现整体高度的无级调节，调节脚杯的防滑底座还能进一步提升支架和安装基础之间的摩擦力，减少设备运行时的支架滑移问题。针对需要频繁移位的临时安装场景，还可以在三个支撑端点加装脚轮，直接将支架改造成移动式的承载小车，不需要改动主体结构，拓展性极强。
