铝制窗格束带安装折弯固定支架

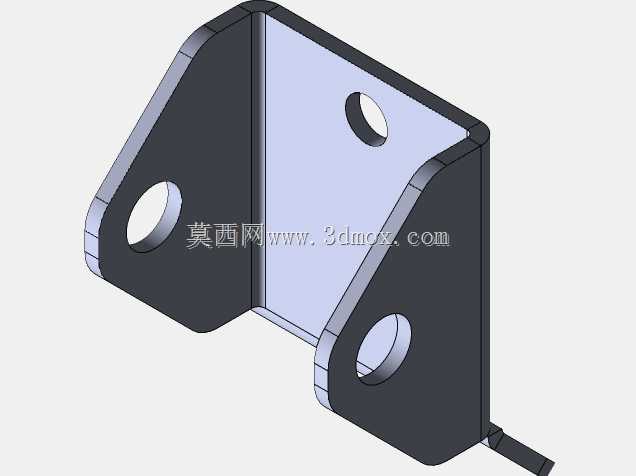

　　该零件属于窗格装配体系中的束带安装固定支座，整体采用薄板折弯成型思路构建，主体为两块近似直角相交的安装立面，立面轮廓并非规则矩形，而是沿受力与避让方向做了斜向切边处理，边缘保留钣金折弯所需的圆角过渡，避免折弯处应力集中开裂。三个安装通孔分别布置在三个外伸的耳板区域：其中一个孔位于垂直主立面上部，另外两个孔分别位于两侧斜向延伸的支耳端部，孔位分布呈三角支撑布局，安装后可同时限制支架沿三个方向的窜动，抗扭转能力远高于单平面双孔固定结构。

　　从实际装配场景来看，这类支架多用于铝合金窗格、隔断框架或者通讯机柜内部走线束带的定位安装：束带穿过支架预留的绑定区域后，可将线缆、柔性管路或者窗格配套的密封压条约束在指定位置，避免长期使用过程中束带滑移、松脱。折弯形成的直角内腔可以直接贴合在窗框型材的直角棱边上，安装时无需额外加工定位面，支架自身的折弯角度即可作为装配基准，工人现场对位时只需将支架内侧面靠紧型材转角，再穿入紧固件即可完成固定，大幅降低现场安装的对位难度。

　　设计阶段首先确定的是安装边界：支架的两个立面宽度需要匹配常用铝型材的棱边宽度，既不能过宽导致突出型材表面影响后续窗扇开合，也不能过窄造成支撑面不足、紧固件压溃薄板。三个安装孔的孔径按照常用自攻螺钉或者抽芯铆钉的规格预留，孔边到零件外边缘的距离满足钣金件最小边距要求，防止冲孔后边缘材料撕裂。斜向切边的轮廓并非单纯为了减重：两侧支耳向外下方延伸后，两个底孔的安装位置刚好落在型材的平面区域，避开了型材内部的加强筋空腔，保证紧固件拧紧时可以获得足够的咬合厚度；如果采用直边矩形轮廓，底孔会正对型材空腔，螺钉拧紧后极易出现滑牙、固定失效的问题。

　　零件的折弯圆角半径按照薄板厚度的1倍左右设定，既符合钣金折弯的工艺最小半径要求，也不会因为圆角过大导致支架与型材直角棱边之间出现贴合间隙。所有外露棱边均做了钝化处理导向，安装过程中不会划手，也不会割伤穿过的束带或者线缆外皮。在受力层面，当束带被扎紧后，拉力会作用在支架的折弯转角处，三角分布的三个安装孔可以将拉力分散到三个固定点，单个紧固件承受的剪切载荷大幅降低，即使长期受束带的张紧力、设备运行带来的微振动影响，支架也不会出现变形、松动脱落的问题。

　　建模过程中需要优先保证折弯内R角、孔位相对位置、两个立面的垂直度这几个关键参数，后续展开下料时折弯扣除量按照常规铝板折弯工艺设定，即可直接输出激光切割下料图，不需要二次调整轮廓。这类支架不需要额外焊接或者机加工，单道折弯工序即可成型，加工成本低、一致性好，适合批量配套在窗格组装、通讯柜布线、轻型设备走线固定等场景中使用。
