立柱悬臂式安装支架结构设计方案

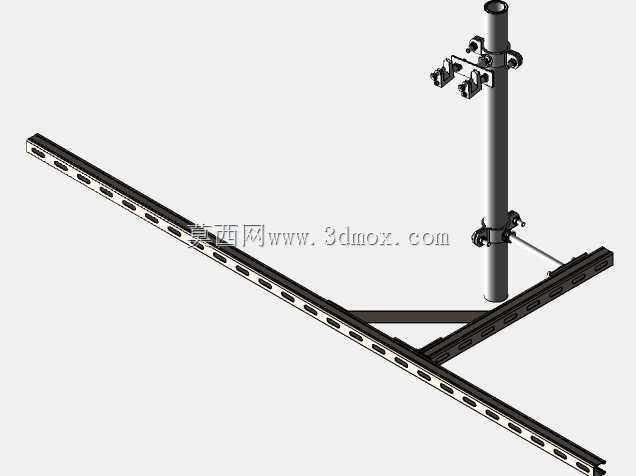

　　这类立柱悬臂式支撑结构，常出现在户外管线布设、工业设备周边走线、小型监测设备挂载的场景中，核心作用是在不破坏原有建筑或设备主体结构的前提下，为管线、小型功能部件提供稳定的悬挑支撑，避免管线直接贴附墙面或设备表面带来的散热差、检修难问题，也能在架空走线场景中减少地面支撑构件对通行空间的占用。从结构组成来看，整套构件分为立柱夹持组件、斜向支撑臂、横向承载梁三个核心部分，夹持组件采用对开式抱箍结构，通过螺栓锁紧产生的抱紧力固定在圆形立柱上，不需要在立柱上打孔焊接，安装时不会损伤立柱原有防腐层，后期调整位置或者拆除都不会留下永久性安装痕迹，适配外径在一定公差范围内的圆形立柱，现场安装时可以根据实际挂载需求灵活调整夹持高度，

　　不需要提前预制安装点位。横向承载梁采用带等距安装孔的型材结构，孔位沿梁体长度方向均匀排布，挂载部件时可以根据实际安装尺寸选择对应孔位固定，不需要现场二次钻孔，梁体的截面做了加强设计，在保证整体重量较轻的前提下，提升了梁体的抗弯能力，避免悬挑长度较大时出现梁体下挠变形的问题。斜向支撑臂连接在抱箍组件下部与横向梁的中段位置，形成稳定的三角形受力结构，将横向梁端部的载荷通过斜撑传递到立柱上，大幅降低抱箍连接处的弯矩载荷，避免长期载荷作用下抱箍出现滑移或者连接螺栓疲劳失效的问题。设计过程中首先要明确安装边界条件，也就是立柱的外径范围、允许的最大悬挑长度、额定挂载载荷，这三个参数直接决定了抱箍的抱紧宽度、型材的截面尺寸、斜撑的安装角度。

　　抱箍的内衬可以根据需求加装防滑橡胶垫，既可以增大抱箍与立柱之间的摩擦力，提升抗滑移能力，也能避免金属抱箍直接接触立柱表面，对立柱的防腐涂层造成刮擦损伤。横向梁的安装孔采用长圆孔与圆孔组合的排布方式，长圆孔可以补偿安装时的位置误差，降低现场安装的对位难度，圆孔则用于需要精确定位的部件固定，两种孔位搭配既保证了安装灵活性，也能满足高精度挂载的需求。整套结构的所有连接节点都采用标准紧固件连接，没有焊接结构，所有构件都可以在工厂预制完成后运输到现场组装，不需要现场焊接作业，安装效率高，也适合在有防火要求、不允许动火作业的场景中使用。在实际选型应用时，需要根据挂载物的重量计算横向梁的最大允许悬挑长度，当悬挑长度超过设计阈值时，

　　可以通过增加斜撑数量、加大型材截面规格的方式提升承载能力，抱箍的锁紧螺栓需要按照规定的扭矩拧紧，避免扭矩不足导致抱箍滑移，或者扭矩过大导致螺栓断裂、抱箍变形。结构的表面处理根据使用场景选择，户外使用时采用热浸镀锌或者户外粉末喷涂处理，提升防腐耐候能力，室内使用时可以采用电镀锌或者喷塑处理，满足外观与基础防腐需求。这类结构相比传统的焊接式支架，通用性更强，一套模具生产的构件可以适配多种安装场景，不需要针对每个项目单独定制焊接支架，大幅降低了生产与安装成本，也减少了现场施工的工作量。在管线布设场景中，横向梁上的均匀孔位可以方便地固定管卡，将电缆、气路管线、液体管路有序固定在梁体上，避免管线杂乱排布带来的安全隐患，也方便后期管线检修与新增线路的布设。挂载小型监测设备时，可以直接通过螺栓将设备底座固定在梁体的对应孔位上，不需要额外制作转接支架，设备的安装位置可以沿梁体长度方向任意调整，适配不同的监测点位需求。结构的整体外形简洁，没有多余的突出构件，安装后不会占用过多空间，也不容易出现积灰、积水的问题，后期维护只需要定期检查连接螺栓的紧固状态即可，维护成本极低。设计时还考虑了不同安装场景的适配性，当现场没有圆形立柱时，也可以更换对应的夹持组件，将结构固定在方形立柱、墙面或者其他设备主体上，核心的悬臂承载结构不需要改动，只需要更换适配的连接底座即可，进一步提升了结构的通用能力。
