Nema23规格步进伺服电机安装固定支架

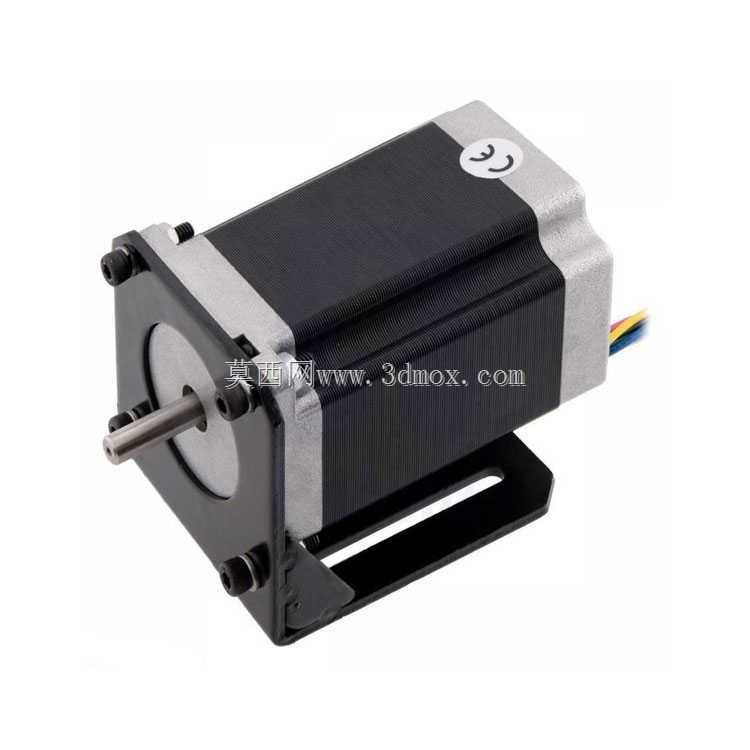

　　在小型自动化设备、桌面级数控加工装置、3D打印运动模组、实验室精密仪器传动单元的搭建过程中，步进与伺服电机的安装固定可靠性，直接决定了整套传动系统的运行精度与长期稳定性。这款适配Nema23安装规格的电机支架，正是针对65x65x65mm安装边界的步进、伺服类驱动电机设计的专用固定构件，可覆盖绝大多数同法兰规格驱动单元的侧装、卧式安装需求。

　　从实际工程应用场景来看，这类支架常被用在丝杠传动滑台的电机端固定、皮带输送线的驱动端安装、小型回转工作台的动力源固定、点胶设备Z轴驱动电机承载等场景，替代传统的角铝打孔、板材折弯自制固定件，省去现场测绘、打孔、攻丝的加工环节，同时避免自制件因加工误差导致的电机轴与传动部件同轴度偏差问题。很多一线结构工程师在做小型设备改型或者原型机搭建时，常会因为电机固定件的设计耗费额外时间，这类标准化支架的三维模型可直接导入装配体，快速完成安装位的干涉检查与整体布局验证。

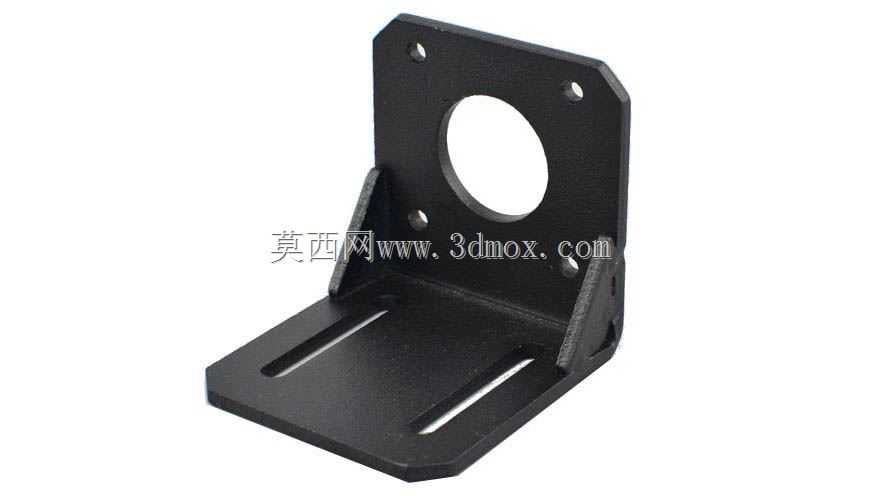

　　从功能特性上看，这款支架采用L型折弯承载结构，竖直立面完全匹配Nema23电机的标准法兰安装孔位，孔位公差按照电机安装的通用配合要求设计，既可以保证电机安装时的定位精度，又不会因为孔位过紧导致安装螺栓无法穿入。水平安装面设计有长条形调节腰孔，可在安装时沿电机轴轴向调整位置，方便同步轮、联轴器等传动部件的张紧与同轴度校准，调整到位后拧紧固定螺栓即可完成锁止，无需额外加工定位销孔也能满足常规传动场景的固定强度要求。支架的折弯处做了加强过渡处理，避免电机高速启停时因扭矩反冲导致支架变形，承载能力可覆盖该规格下绝大多数两相、三相步进电机以及同法兰尺寸的低压伺服电机的运行载荷。

　　设计思路上，这款支架没有采用多余的冗余结构，整体以满足安装刚性、预留调节空间为核心目标，立面的厚度经过受力校核，可抵消电机额定扭矩输出时的反向倾覆力，避免电机运行时出现固定端共振。水平安装边的宽度与腰孔长度经过多场景适配验证，既可以直接固定在标准铝型材的T型槽上，也可以通过压板固定在钢板、亚克力等不同材质的设备安装基板上，适配不同的设备搭建需求。支架与电机接触面、与安装基板接触面都做了平面度处理，避免因接触面不平整导致电机安装出现偏斜，进而引发电机轴承受额外径向力、缩短轴承使用寿命的问题。

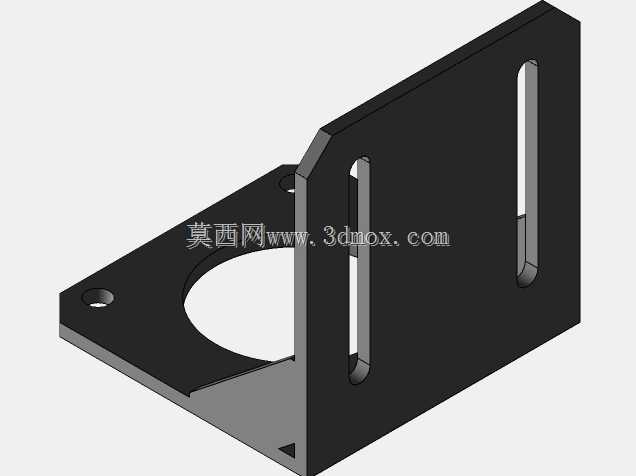

　　从安装边界尺寸来看，这款支架适配的电机法兰尺寸为65mm见方，电机本体截面尺寸不超过65x65mm，电机轴向长度在65mm左右的型号均可适配安装，安装时电机轴从立面中心的避让孔穿出，不会与支架本体产生干涉。水平安装面的腰孔间距可兼容20系列、30系列标准铝型材的槽距，无需额外制作转接板即可完成固定，安装后电机轴中心高与常用的12mm、16mm直径丝杠，以及MXL、HTD3M等规格同步轮的中心高匹配度较高，可大幅减少传动部件的适配调整工作量。在三维建模过程中，所有安装孔位、折弯圆角、腰孔尺寸都按照实际加工公差做了还原，导入装配环境后可直接用于干涉检查、安装模拟，也可基于该模型快速修改适配特殊安装场景的定制化支架结构，为结构设计阶段的选型与布局验证提供准确的参考依据。
