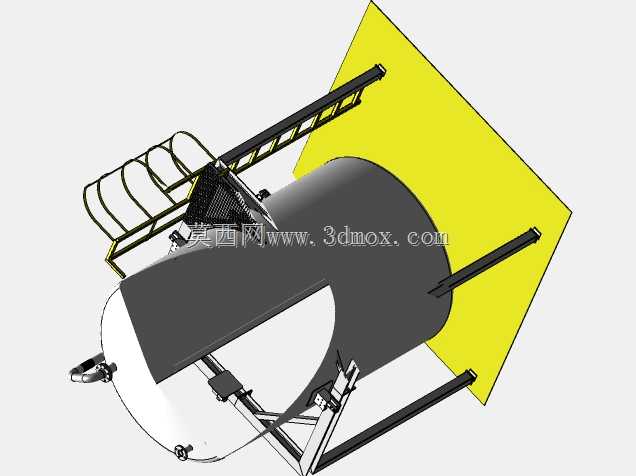

DN80管道接口工业搅拌罐体结构

　　这款带DN80管径接口的卧式搅拌罐体，主要面向精细化工、食品配料、水处理药剂复配等中小批量物料混合场景，区别于大型立式搅拌釜的大容积批处理定位，该结构更适配车间内空间受限、单批次处理量在数立方级的混合作业需求，可直接架设在生产工段的钢架平台上，无需额外开挖地面做基础预埋，适配老厂房改造、临时生产线搭建的灵活部署需求。从结构设计逻辑来看，罐体采用卧式椭圆封头布局，相比同容积立式罐，整体重心更低，运行时搅拌轴径向跳动量更小，针对粘度在1000cp以下的液固混合、低粘度液液分散工况，搅拌组件运转时的整机振动幅度可控制在0.1mm以内，无需额外做厚重的混凝土减震基础。罐体侧面预留的DN80标准法兰接口，可直接对接上下游的物料输送管道，

　　接口位置经过流场仿真校核，设置在罐体封头侧下方的低液位区域，既可以保证进料时物料直接进入搅拌作用的强循环区，减少物料在罐壁的粘附残留，排料时也能将罐内残液量控制在容积的0.2%以内，避免批次切换时的物料交叉污染。罐体顶部设置的带安全护栏的检修平台，采用格栅板踏步设计，防滑的同时可让检修人员携带工具直达搅拌轴密封端、人孔位置，护栏高度符合工业设备安全规范，踢脚板高度可防止工具滑落至生产区域，平台与罐体的连接采用可拆卸螺栓结构，运输时可将平台组件拆分，降低整体运输尺寸，进场后仅需普通扭力扳手即可完成组装，无需现场焊接作业，适配防爆车间的动火作业管控要求。罐体的支撑结构采用两组鞍式支座，支座与罐体接触位置设置橡胶减震垫，

　　可抵消搅拌运转时的微幅振动，支座底板预留的长条形安装孔，可适配安装基础的位置误差，现场安装时无需反复调整预埋螺栓位置，降低施工难度。从安装边界来看，罐体整体长度方向的安装预留空间需在罐体本体长度基础上两端各留出600mm的管道连接与操作空间，宽度方向需预留单侧800mm的检修通道，顶部护栏上方需留出至少1200mm的净空，方便检修人员直立操作。罐体的人孔设置在顶部靠近护栏的位置，开启方向朝向检修平台，操作人员站在平台上即可完成人孔的启闭、内部清洗与组件检修作业，无需搭设额外脚手架。搅拌轴的支撑采用两端轴承座布局，相比单悬臂搅拌结构，轴的挠度更小，可适配更高转速的搅拌作业，密封端采用标准机械密封结构，易损件均为通用标准件，

　　后期维护时无需定制特殊配件，可直接从五金渠道采购更换。针对不同物料的腐蚀特性，该结构可调整罐体壁厚与内衬材质，基础版本采用普通碳钢焊接做内壁防腐处理，若用于食品类物料混合，可更换为304或316L不锈钢材质，内壁做镜面抛光处理，满足卫生级生产要求。罐体侧面预留的多个仪表接口，可直接安装温度传感器、压力传感器、液位计等检测组件，接口位置避开搅拌流场的强冲刷区，减少物料对检测探头的磨损，延长仪表使用寿命。在实际生产应用中，该类搅拌罐可用于涂料生产的基料预混、水处理环节的药剂溶解、食品行业的糖浆调配等工序，相比立式搅拌设备，卧式结构的物料液位更低，搅拌过程中产生的泡沫更少，针对易起泡的物料，无需额外添加消泡装置即可稳定运行。罐体外部可根据需求加装保温夹套，夹套接口同样采用标准法兰设计，可通入蒸汽或冷却水实现罐内物料的温度控制，夹套与罐体之间的导流板设计可保证换热介质无流动死区，整体换热效率比无导流结构的夹套提升30%以上。设计过程中对罐体的承压能力做了有限元校核，标准版本可承受0.3MPa的工作压力，满足常压带微压的作业需求，若有更高压力要求，可调整封头壁厚与焊接工艺，适配更高压力的作业场景。
