400升化工搅拌储料罐结构设计

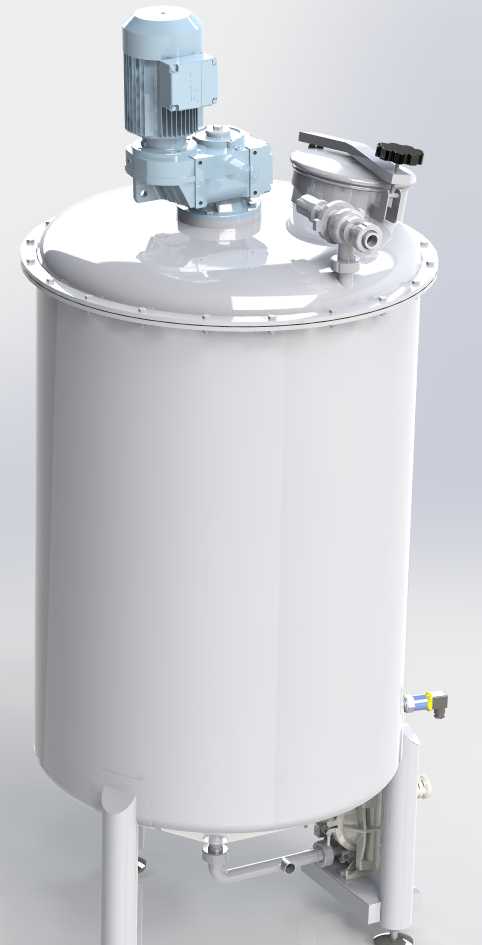

　　在精细化工、日化配料、食品酿造类生产车间的配料工段，这类带顶置搅拌机构的400升立式储料搅拌罐是工段内衔接物料暂存与匀质混合的核心设备，区别于高压反应类承压容器，这款罐体采用常压立式圆桶结构设计，主要针对低粘度到中等粘度的液态物料、固液混合物料完成暂存、低速搅拌匀质、防止物料沉降分层的作业需求，在酒店后勤的清洁剂配置、小型化工作坊的溶剂混合、食品厂的糖浆暂存搅拌场景中都有广泛适配性。从结构设计逻辑来看，罐体采用立式平底带支腿的支撑形式，上封头采用平盖法兰快开结构，顶部集成的搅拌驱动单元采用减速电机直连搅拌轴的布局，区别于侧装搅拌的结构，顶置中置搅拌的流场覆盖更均匀，不会出现罐壁附近的搅拌死角，搅拌轴延伸至罐底附近，

　　桨叶采用适配低中粘度物料的推进式结构，运转时可以推动物料形成轴向循环流，避免罐底的固相物料沉积。罐体顶部除了搅拌驱动安装位，还设置了带快开压扣的人孔/加料口，方便人工投加小批量物料，同时预留了工艺接管口，可配套进料管路、排气口、清洗喷淋装置的安装，人孔位置偏离搅拌轴中心，既不干涉搅拌机构的运转，也能满足操作人员观察罐内物料状态、进入罐内清洗检修的空间需求。罐体底部设置了侧出料口，位置贴近罐底最低处，配合搅拌形成的流场可以最大限度排空罐内物料，减少物料残留，支腿采用三点式支撑结构，支腿高度预留了底阀安装、接料桶放置的操作空间，安装时不需要额外搭建过高的操作平台，车间地面做基础找平后即可完成固定，整体安装边界紧凑，

　　400升的容积规格对应的罐体直径在800毫米左右，总高度含驱动电机在1.5米上下，占用车间平面空间不足1平方米，适合小型生产车间的紧凑布局。设计过程中需要重点考量几个工程细节：首先是搅拌驱动与罐盖的连接密封，因为搅拌轴贯穿罐盖，需要设置可靠的轴封结构，针对无腐蚀或弱腐蚀的物料可以采用填料密封，若涉及易挥发溶剂则可更换为机械密封，避免物料挥发泄漏；其次是罐盖法兰的密封，平盖法兰采用螺栓压紧的密封结构，密封垫根据物料特性选配丁腈橡胶、硅橡胶或四氟材质，保证常压状态下的密封性能，防止搅拌过程中物料溅出、外界杂质落入罐内；再者是支腿的承重校核，400升容积满载时物料重量接近400公斤，加上罐体自重、搅拌机构的重量，总载荷在500公斤左右，

　　三点支腿采用型钢焊接结构，单支腿承重冗余量按2倍满载载荷设计，避免长期满载放置出现支腿变形、罐体倾斜的问题。从流场设计的角度，顶置搅拌的转速设定在60到120转每分钟的区间，既可以保证物料充分混合不沉降，也不会因为转速过高导致物料飞溅、产生过多气泡，针对不同的物料特性，搅拌桨叶可以更换为锚式、涡轮式结构，适配更高粘度的物料搅拌需求。罐体外部可根据工艺需求加装保温夹套，用于需要控温的物料存储搅拌，夹套可通入冷却水或热水，实现罐内物料的温度维持，夹套接口设置在罐体侧下方与侧上方，形成下进上出的介质流道，保证换热均匀。罐体的焊缝处理采用连续满焊结构，内壁做抛光处理，粗糙度达到Ra0.8以下，减少物料挂壁残留，方便清洗作业，符合食品、日化类生产的卫生要求。在安装调试阶段，需要重点校准搅拌轴的同轴度，避免轴偏摆导致的密封件快速磨损、运转震动过大的问题，驱动电机的接线需要做防水处理，因为车间清洗过程中会有喷淋水溅到罐体顶部，电气部分的防护等级需要达到IP55以上，避免进水短路。这款罐体的结构设计兼顾了通用性与实用性，没有冗余的复杂结构，制造加工难度低，维护保养方便，搅拌机构的易损件主要是密封件与轴承，常规工况下的维护周期在6个月以上，适合中小批量生产场景的配料、暂存、搅拌作业，能够有效替代人工搅拌的作业方式，提升物料混合的均匀度，减少人工操作的劳动强度，同时封闭的罐体结构也能避免物料敞口放置带来的挥发、污染问题。
