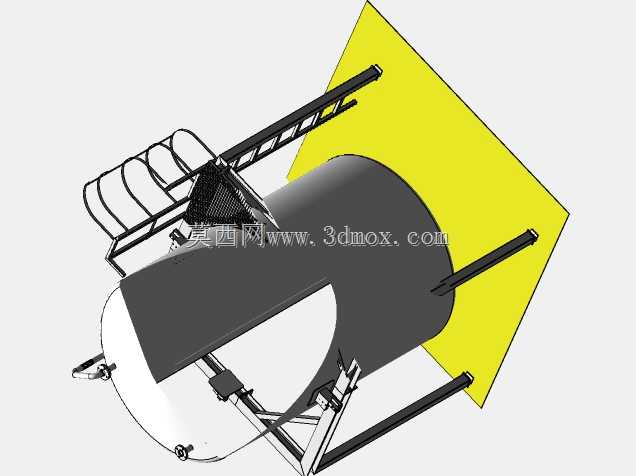

卧式承压罐体配套操作爬梯平台结构

　　这套结构主要面向化工、食品加工、环保水处理等领域的常压或低压储料工况，核心承载部件为卧式布置的圆柱筒体，两端采用标准椭圆封头做密封收口，这类结构在物料暂存、中间反应、流体缓存环节应用极广，很多现场安装时容易忽略配套操作结构的匹配性，导致后期运维时操作人员无法安全抵达罐体顶部的阀门、仪表、人孔位置，这套建模内容刚好把罐体本体和配套的操作附属结构做了整合，能直接给现场安装、结构校核做参考。从结构布局来看，筒体底部设置了两组鞍式支撑座，支撑座与筒体接触的位置做了弧形贴合面，避免局部应力集中压损筒壁，支撑腿采用型钢焊接成型，底部预留了与基础预埋板连接的螺栓孔位，安装时需要注意两个鞍座的水平度偏差不能超过千分之二，

　　否则会导致筒体自重带来的附加弯矩超标，长期运行容易在封头和筒体的焊接环缝位置产生疲劳裂纹。配套的爬梯设置在筒体侧方，梯梁采用矩形管制作，踏步做了防滑纹路处理，爬梯与筒体之间通过三组横向支撑臂连接固定，避免人员攀爬时梯身产生晃动，爬梯顶部直接衔接罐体上方的操作平台，平台边缘设置了高度1.2米的安全护栏，护栏底部带有100mm高的挡脚板，防止工具、零配件从平台边缘滑落砸伤下方作业人员，平台面板采用花纹钢板铺设，预留了对应罐体顶部人孔、接管的操作空位，人员站在平台上可以直接完成阀门启闭、仪表校准、人孔拆装等常规运维操作。设计时特意把爬梯的倾斜角度控制在60度以内，符合工业操作梯的安全规范，踏步间距保持在300mm，符合人员攀爬的步幅习惯，

　　护栏的横杆设置了两道，中间横杆距离平台面高度为600mm，能有效防止人员探身时发生坠落风险。筒体侧方还预留了多组接管接口，分别对应进料、出料、排气、液位检测、压力检测的安装位置，接口的伸出长度统一控制在150mm，既满足法兰连接的操作空间，又不会因为伸出过长增加运输过程中的碰撞损坏概率。安装边界方面，整套结构的横向总宽度需要结合爬梯外伸距离核算，现场布置时要在爬梯侧预留至少800mm的通行空间，方便人员上下和应急疏散，筒体轴线距离安装地面的高度设置为1200mm，保证底部出料口有足够的空间安装阀门和连接输送管道，不需要额外挖坑做下沉基础，降低现场土建施工成本。从建模细节来看，所有焊接位置都做了焊缝示意，

　　支撑结构的连接节点都保留了螺栓连接的装配间隙，方便工程人员直接拆解出零件图做生产下料，护栏的转角位置做了圆弧过渡，避免尖锐棱角划伤作业人员，爬梯与平台的衔接位置做了平齐处理，没有高低差，防止人员上下时绊倒。这类结构在实际应用中，很多小厂家会随意简化爬梯和平台的结构，比如把护栏高度做低、取消挡脚板、爬梯支撑点不足，最终导致安全验收不通过需要返工，这套模型的结构参数完全贴合工业安全规范，不管是做同类罐体的结构设计参考，还是做现场安装的布局模拟，都能直接复用结构逻辑，减少重复设计的工作量。另外在筒体的支撑设计上，其中一个鞍座做了滑动结构预留，能适应罐体内部介质温度变化带来的热胀冷缩变形，避免热应力拉扯筒体焊缝，这个细节很多非专业设计人员容易忽略，导致高温工况下筒体焊缝被拉裂，这套结构里把滑动端的长圆孔结构也做了建模体现，能给设计人员做明确的结构提示。平台的载荷设计按照每平米200kg的均布载荷核算，能同时容纳3名运维人员携带工具操作，不会出现结构变形，爬梯的单踏步载荷按照150kg设计，满足单人携带重型工具攀爬的强度要求。
