田宫TGS遥控车悬架备件结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:625926
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计
  • 田宫TGS遥控车悬架备件结构设计

  这套结构针对比例遥控模型车的前桥悬架单元做了完整的装配设计,覆盖模型车行驶过程中转向、减震、动力传递的核心功能需求,适配田宫TGS系列车型的备件替换与改装场景。在实际模型车的行驶工况里,悬架单元需要同时承接路面颠簸带来的纵向冲击、转向动作带来的横向力矩,以及差速器输出端传递的旋转动力,各部件的安装位置与配合间隙直接决定车辆行驶的稳定性与转向精准度。

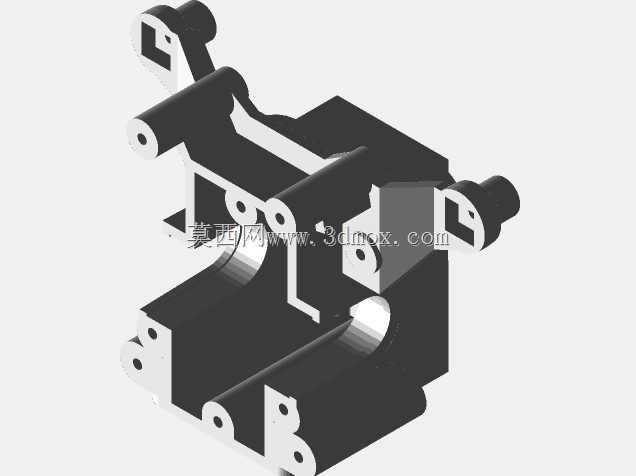

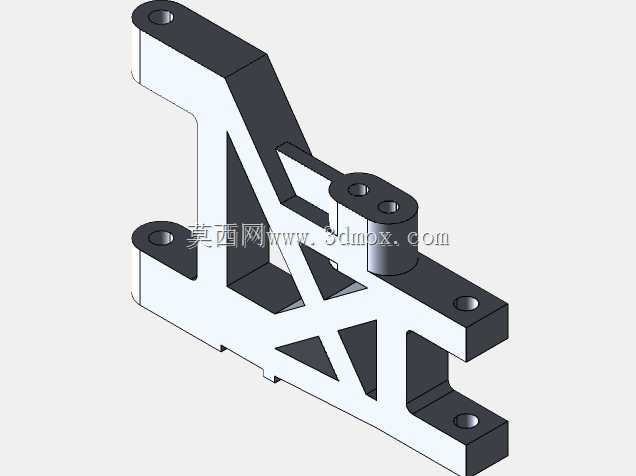

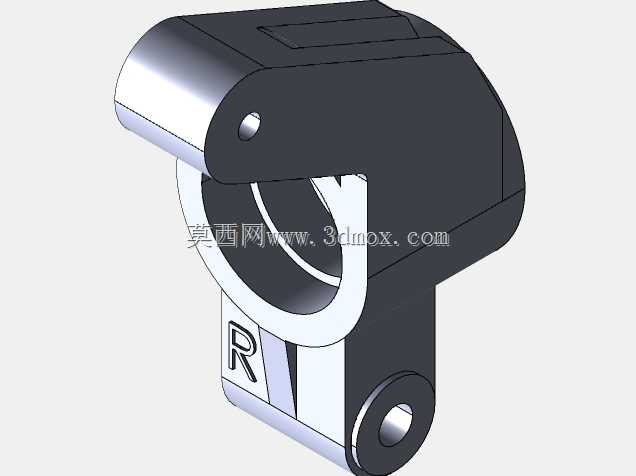

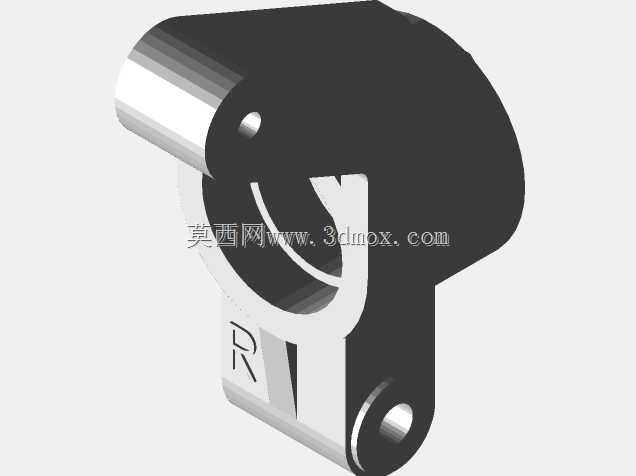

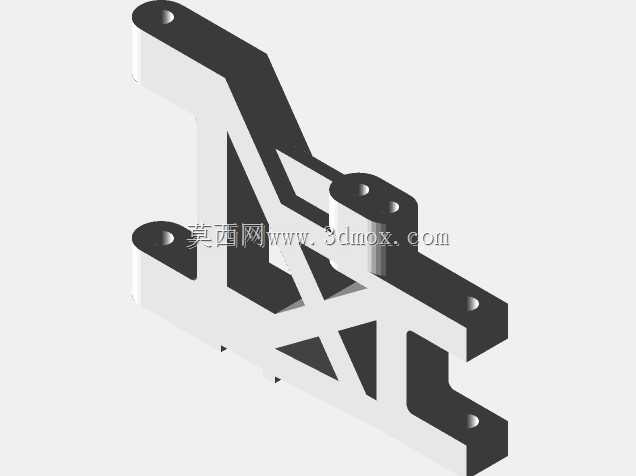

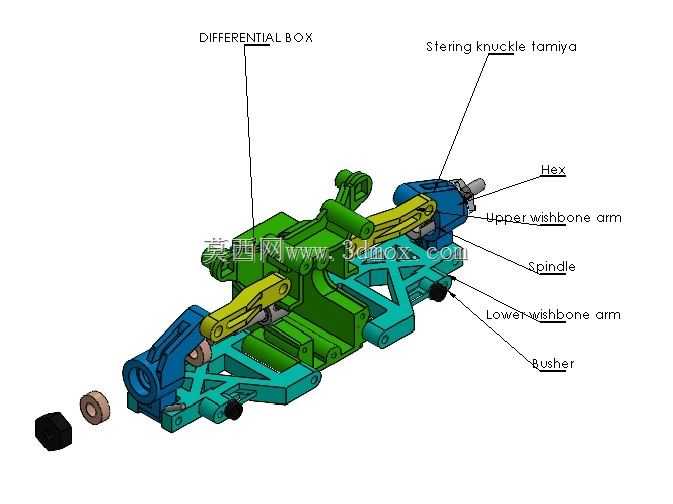

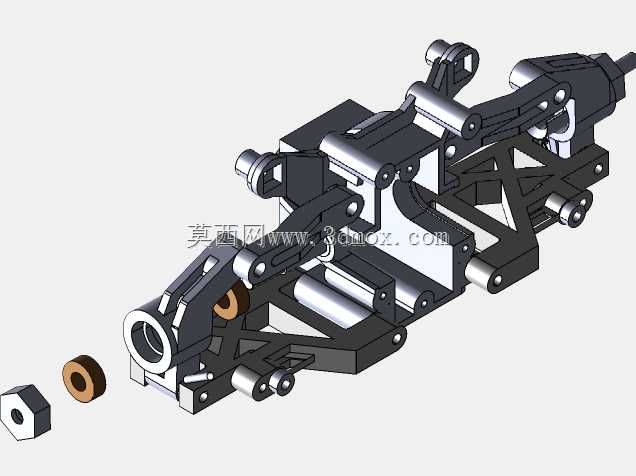

  从结构布局来看,差速器箱体作为整个悬架单元的核心承载基体,所有周边部件均以其安装基准面做定位:上下叉形摆臂通过销轴与差速器箱体侧方的安装座铰接,摆臂的摆动行程预留了足够的缓冲空间,避免减震器压缩到极限位置时出现结构干涉;转向节通过球头结构与上下摆臂的外端连接,可绕主销轴线完成设定角度范围内的转动,满足模型车转向时的轮边转角需求,转向节的轴孔位置与六角轮毂的配合段做了同轴度公差约束,保证车轮转动时不会出现偏摆。

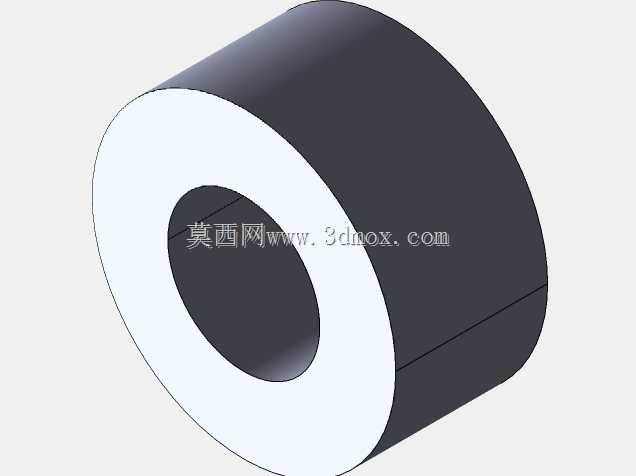

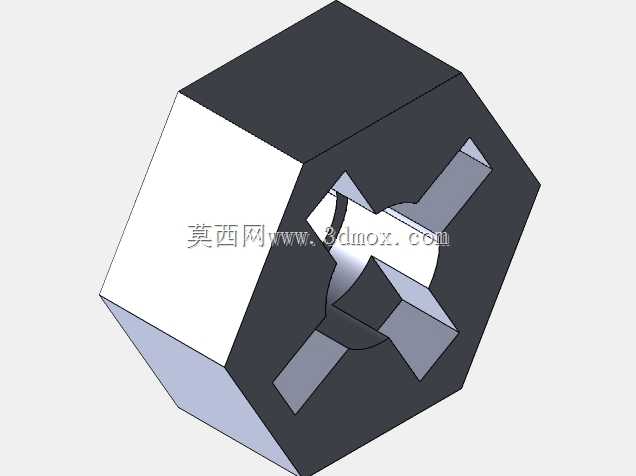

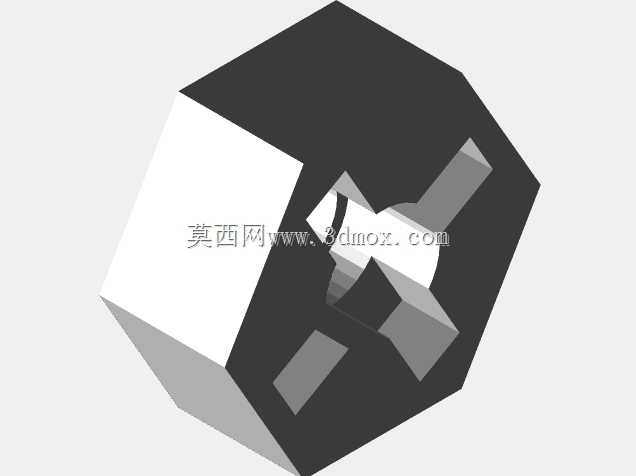

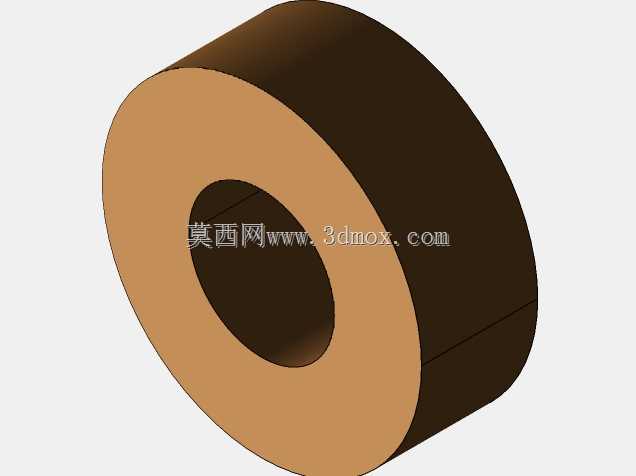

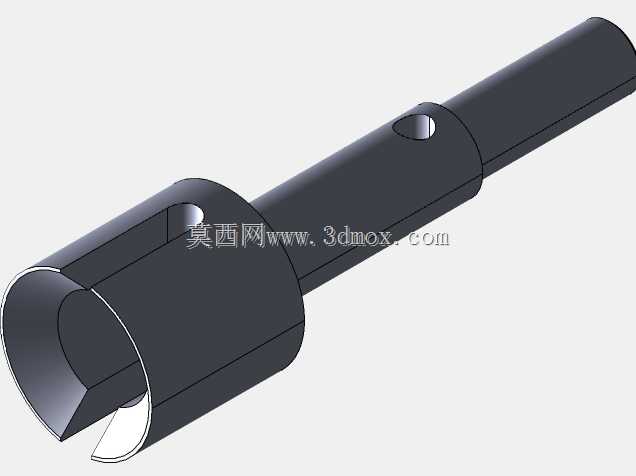

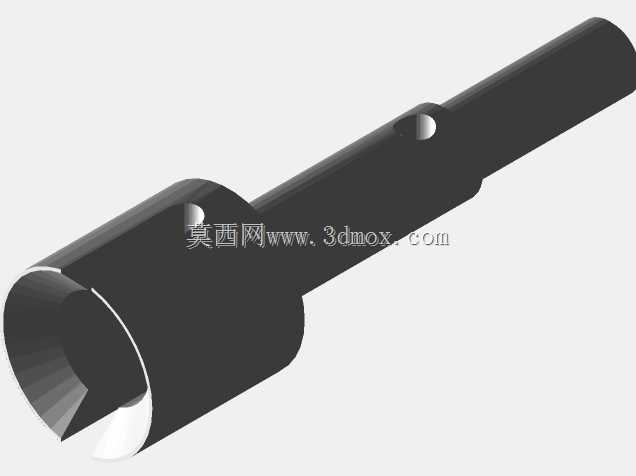

  轮边的六角连接座直接与车轮轮毂配合,传递驱动轴输出的扭矩,轴端的衬套结构用于降低转动过程中的摩擦阻力,同时承受车轮受到的径向载荷。减震器的安装点位分别设置在差速器箱体的上部支座与下摆臂的凸台位置,安装孔位的中心距匹配常规模型车用液压减震器的安装尺寸,可直接替换同规格的原厂或改装减震部件,无需额外做打孔或打磨调整。

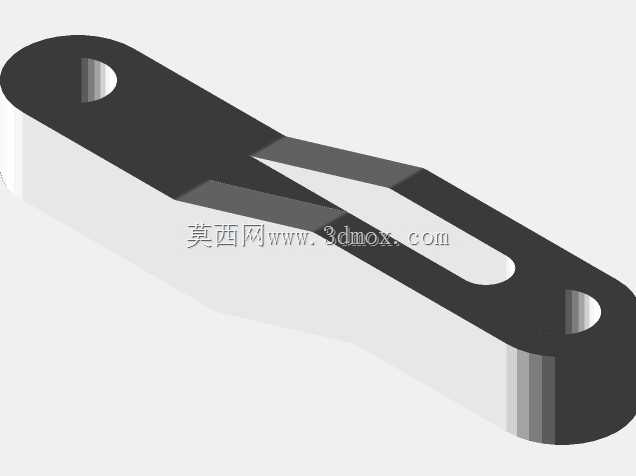

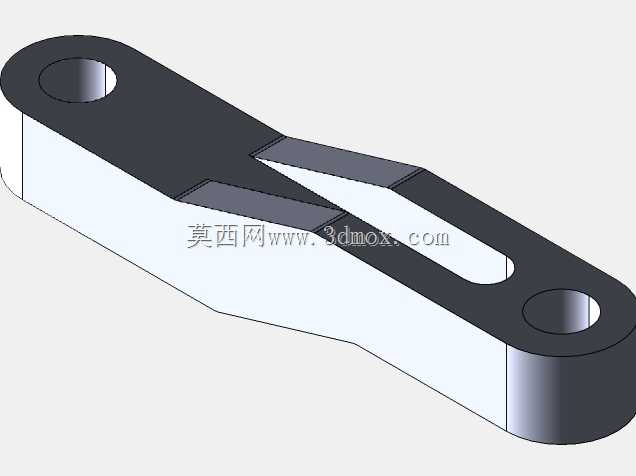

  设计过程中对各部件的运动边界做了完整的干涉检查:当摆臂上下摆动到极限位置时,转向拉杆与摆臂、差速器壳体之间保留了不小于1mm的安全间隙,转向节转动到最大转角时,轮边六角座与下摆臂的边缘也不会发生剐蹭。各铰接位置的销轴孔径统一采用模型车通用的标准尺寸,备件替换时可直接使用市售的标准销轴与卡簧,无需单独定制连接件。

  从安装边界来看,整个悬架单元的总宽度适配TGS系列车型的前轮轮距设定,差速器箱体的输入轴位置与原厂传动系统的输出轴完全对中,安装时可直接固定在原车的底盘安装位上,连接好传动销与转向拉杆即可完成装配,不需要对原车底盘做任何切削或改装。各部件的壁厚设置兼顾了结构强度与轻量化需求,受力较大的差速器壳体、摆臂主体位置壁厚做了加厚处理,非受力区域做了镂空减重,在保证碰撞时不易断裂的前提下,尽可能降低簧下质量,提升悬架的响应速度。

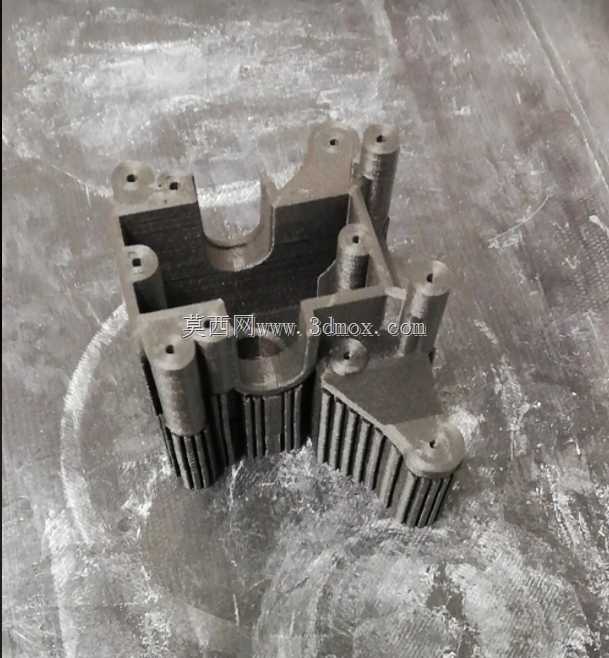

  这套结构的拆分设计完全按照实车备件的替换逻辑做规划,每个易损部件都可单独拆卸更换,比如摆臂发生碰撞断裂后,不需要更换整个悬架总成,仅需拆下对应摆臂的铰接销轴即可完成备件替换,日常维护的成本更低。各部件的配合公差按照模型装配的常规精度设定,3D打印或机加工制作时,普通的桌面级加工设备即可满足精度要求,不需要高精度的加工中心就能做出可正常装配运行的成品。
