复古手动棘轮传动装置三维建模作品

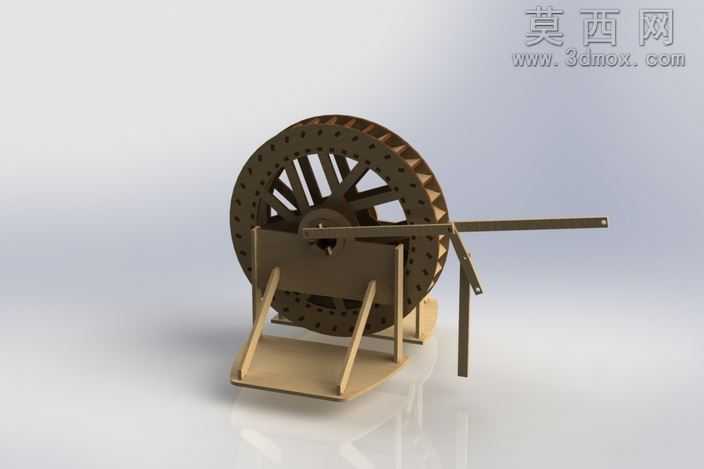

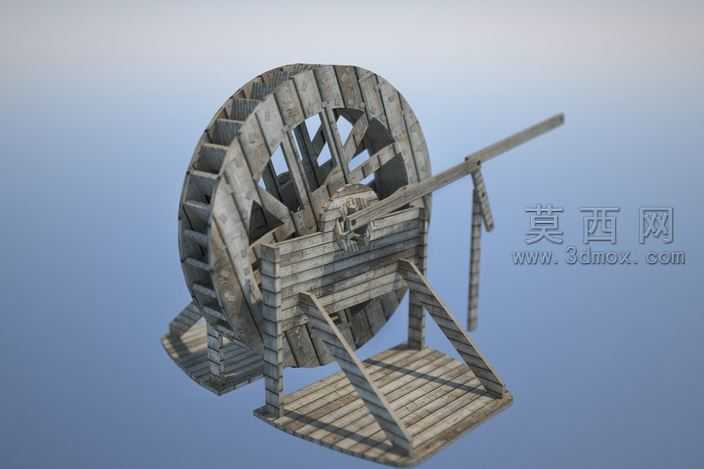

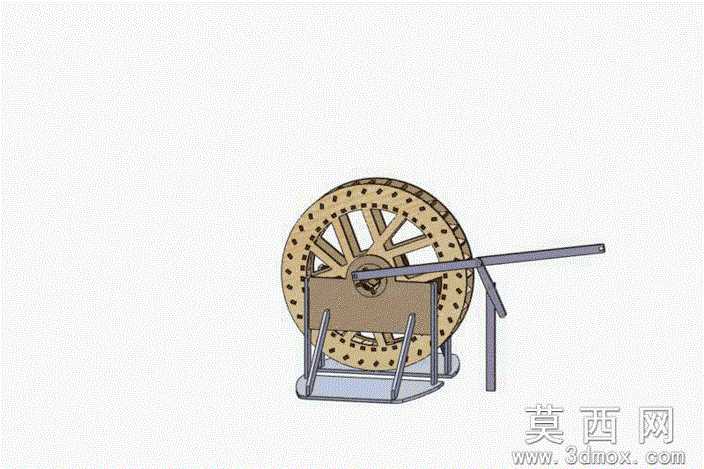

本作品为复古风格手动棘轮传动装置的三维建模成果，建模阶段以还原经典手动传动机械的结构逻辑为核心思路，首先对装置的整体组成进行拆解，将其划分为带孔棘轮主体、操作摇杆、支撑支架、底座承托结构四个核心模块，在三维软件中通过草图绘制先确定各部件的基准轮廓：针对棘轮主体，先绘制轮体的外圆与内辐条基准线，通过圆周阵列命令均匀排布轮缘的定位孔与辐条结构，保证轮体的圆周对称性，同时对轮齿的啮合面进行单独的轮廓优化，确保齿形符合棘轮单向传动的力学特性；操作摇杆部分通过拉伸与放样命令完成杆身的实体构建，在摇杆与棘轮的连接位置设计了匹配的棘爪卡位结构，还原手动扳动摇杆时带动棘轮单向转动的传动逻辑。材质与渲染阶段，针对不同部件的质感进行区分设置：棘轮主体做旧黄铜材质，调整金属粗糙度参数模拟长期使用的磨损质感，在轮缘孔位边缘添加轻微的倒角高光，还原金属构件的加工细节；支撑支架与摇杆采用哑光灰铁材质，调低材质反射率，突出铸铁部件的厚重质感；底座承托板采用磨砂金属材质，添加细微的纹理凹凸，模拟板材的冲压加工痕迹。结构设计上充分考虑了装置的装配合理性，支撑支架的倾斜角度经过反复调整，既保证摇杆操作时的活动空间充足，又能让整体重心落在底座范围内，避免装置出现倾覆问题；棘爪与棘轮的啮合位置预留了合理的装配间隙，既保证传动过程中不会出现卡滞，又能避免间隙过大导致的传动空程问题。建模过程中对所有部件的连接位置都做了贴合处理，支架与底座、支架与棘轮转轴、摇杆与棘爪的连接位都添加了对应的装配凸台与卡位结构，完全还原真实机械装置的装配关系，渲染阶段采用柔和的侧上方打光，突出棘轮轮齿与支架的结构阴影，让整体模型的结构层次更加清晰，完整呈现出这款经典手动传动装置的复古机械质感与结构原理。
