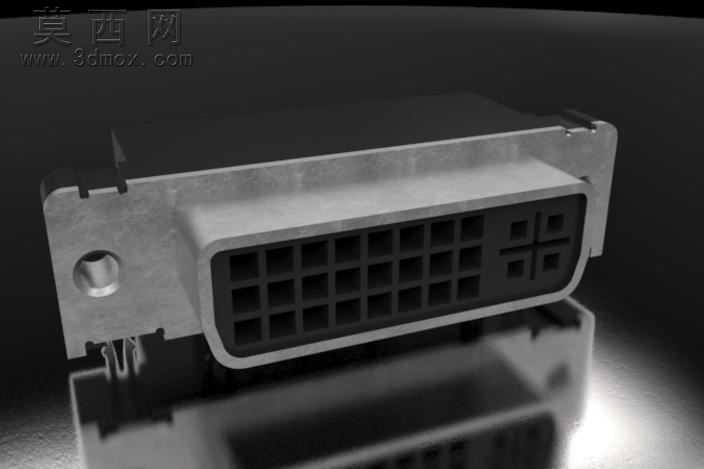

PCB板载DVI视频接口插座三维结构设计

本作品为PCB板载安装式DVI视频接口插座的三维参数化建模成果，建模过程严格遵循DVI接口的通用工业尺寸规范，完整还原了该类接插件的全部结构细节。建模阶段首先以接口公端的插针排布标准为基准，确定插座端插孔阵列的精确孔位间距、孔径参数，保证插孔区域的24+5针位布局完全符合行业通用规格，每一个插孔的内部导通接触片结构都做了精细化建模，还原接触弹片的倾斜角度与卡位结构，确保虚拟装配时可与公端插头实现精准的插拔配合。插座主体的金属屏蔽外壳采用钣金特征建模完成，还原了外壳的弯折成型结构、侧边固定耳的安装孔位、外壳表面的冲压卡位凸点，以及外壳与内部绝缘胶芯的卡扣配合结构，金属外壳的边缘做了符合真实冲压工艺的圆角处理，避免出现不符合生产实际的尖锐直角。内部的黑色绝缘胶芯部分采用实体建模完成，精准还原胶芯上用于固定插孔接触件的卡槽结构，胶芯与金属外壳的装配间隙控制在工业生产允许的公差范围内，同时还原胶芯尾部用于焊脚定位的凸台结构，保证焊脚伸出长度与PCB板焊接的尺寸要求匹配。尾部的直插式焊脚按照PCB通孔焊接的标准尺寸建模，每个焊脚的位置与标准DVI插座的PCB封装焊盘一一对应，可直接导出用于PCB封装设计的参考尺寸。渲染阶段针对不同部件赋予对应材质，金属屏蔽外壳采用哑光镀锌金属材质，调整金属粗糙度参数还原真实接插件外壳的半哑光金属质感，绝缘胶芯赋予黑色阻燃工程塑料材质，添加细微的塑料颗粒纹理提升真实感，插孔内部的接触弹片赋予镀锡铜合金材质，突出金属接触件的光亮导电质感。场景搭建采用深色反光台面作为承载，通过三点布光方案突出插座的结构轮廓，在金属外壳表面形成自然的高光反射带，清晰展现外壳的冲压纹理与结构棱角，同时通过柔和的漫反射光线照亮插孔阵列区域，让内部的孔位布局清晰可见。设计过程中充分考虑该插座的实际使用场景，在固定耳安装孔位置做了沉台结构建模，还原螺丝安装时的沉头空间，同时在外壳两侧设计了用于插件导向的斜边结构，还原真实产品插拔时的导向对位设计，整体模型的所有结构特征都可直接用于产品开模前的结构验证、PCB装配干涉检查以及产品展示渲染使用，模型的参数化特征保留完整，可根据不同的板载安装需求调整焊脚长度、外壳固定尺寸等参数，适配不同厚度PCB板的安装要求。
