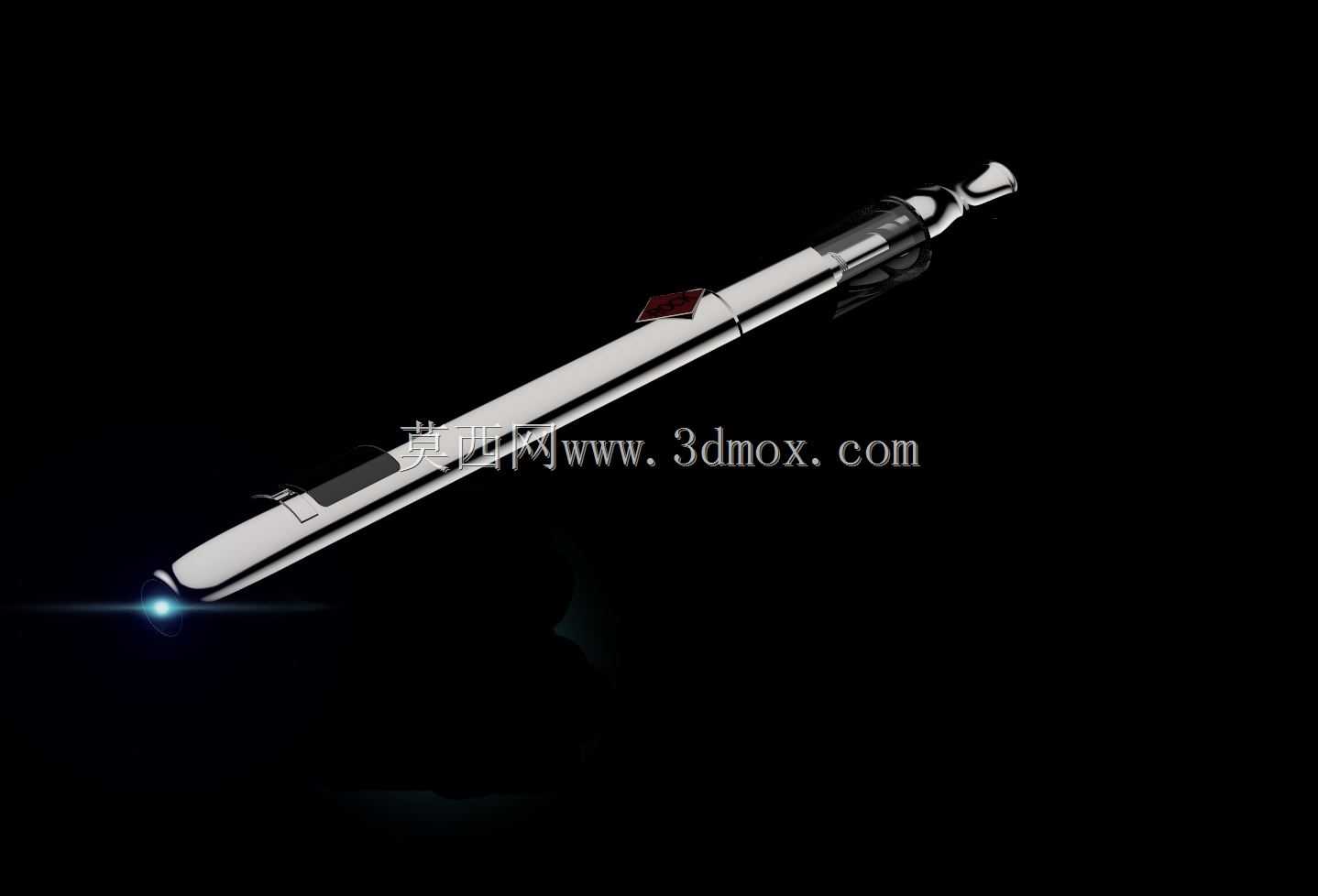

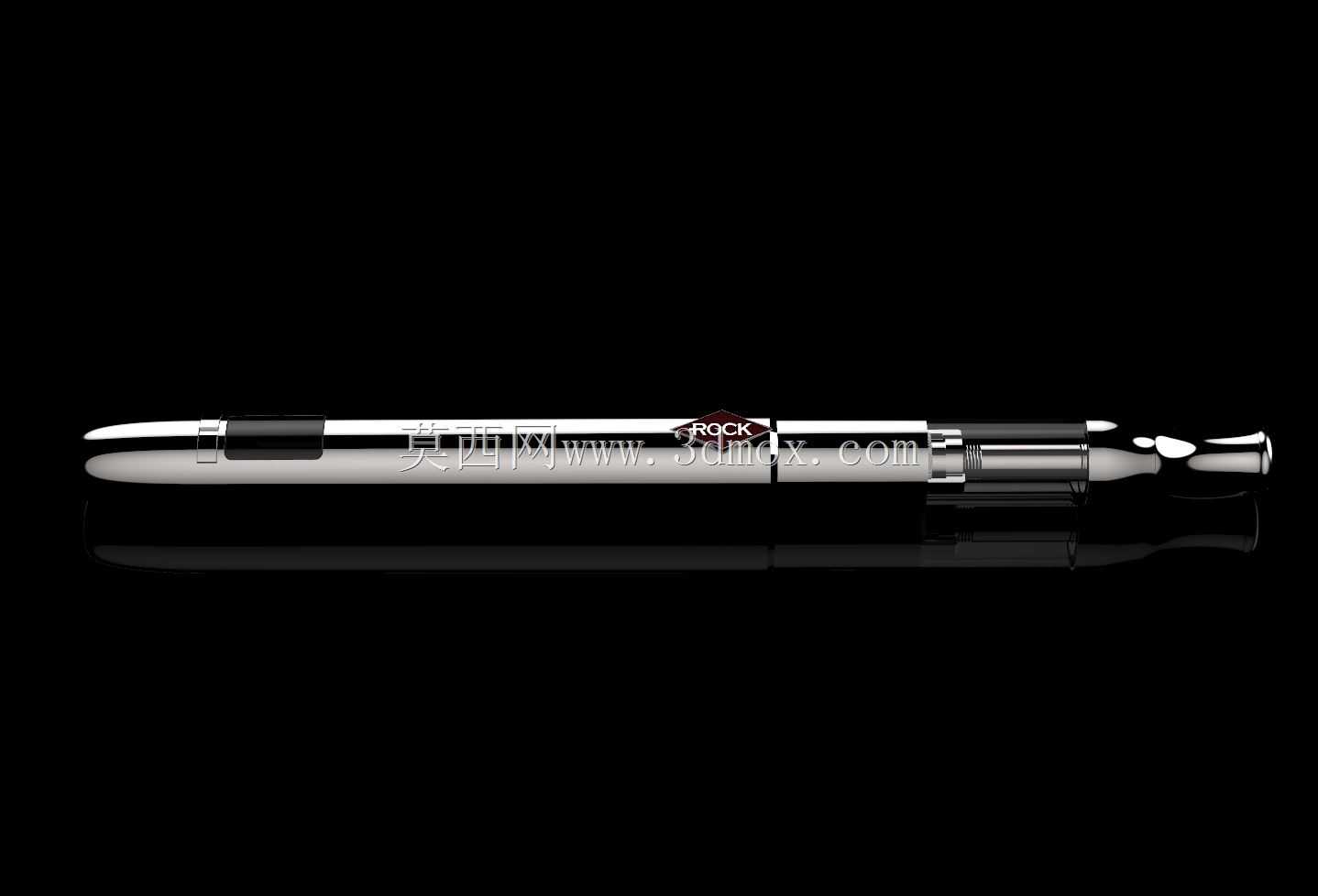

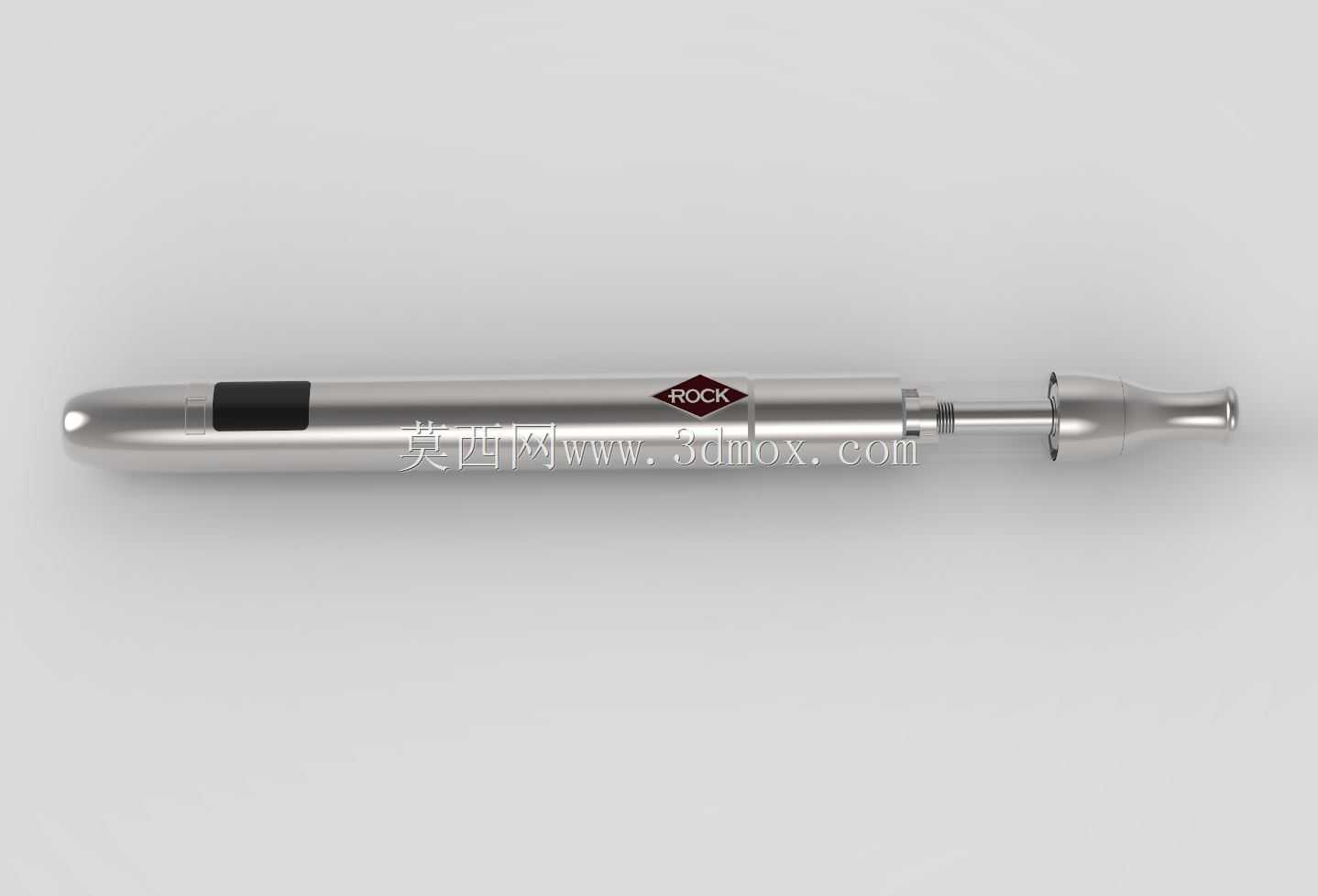

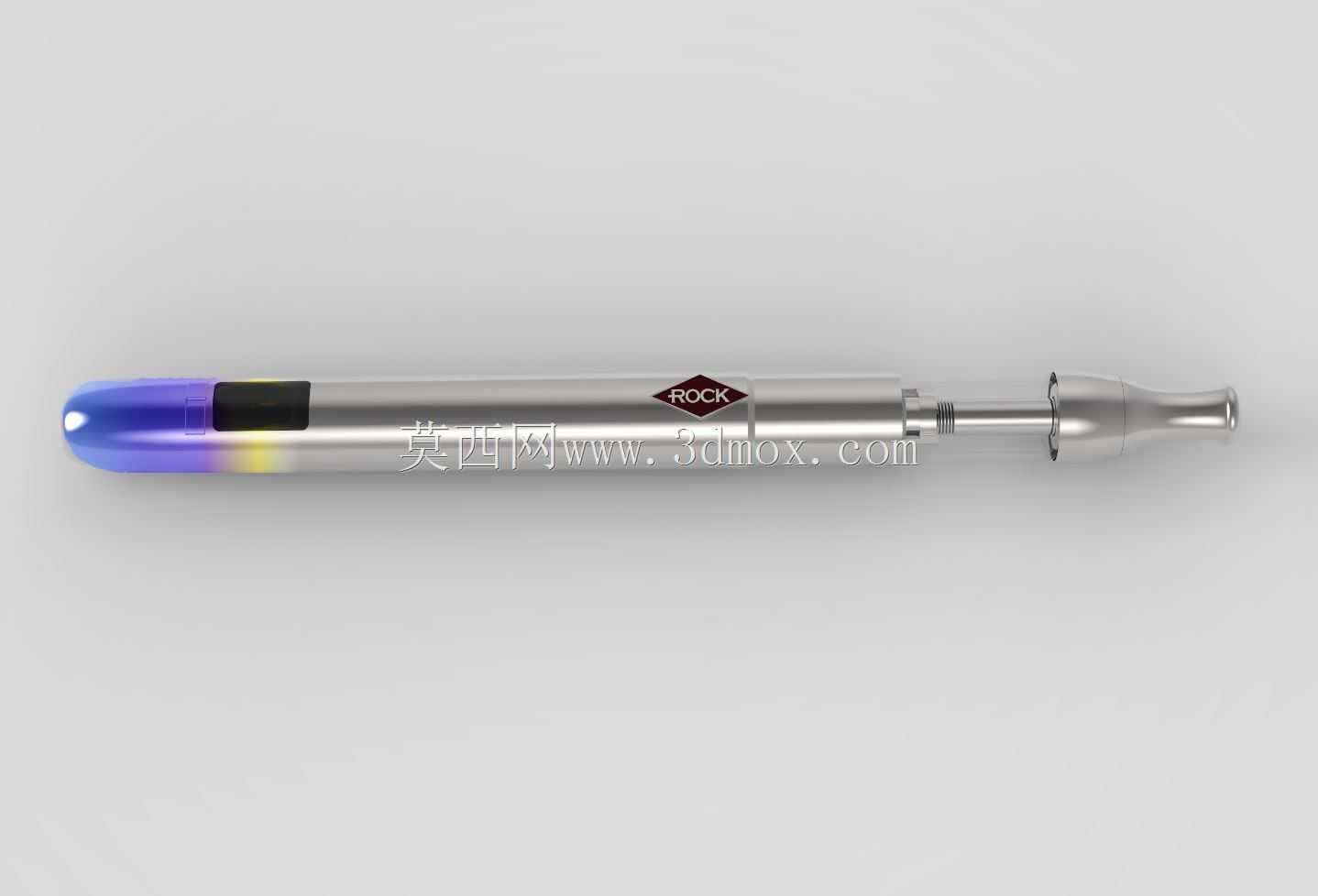

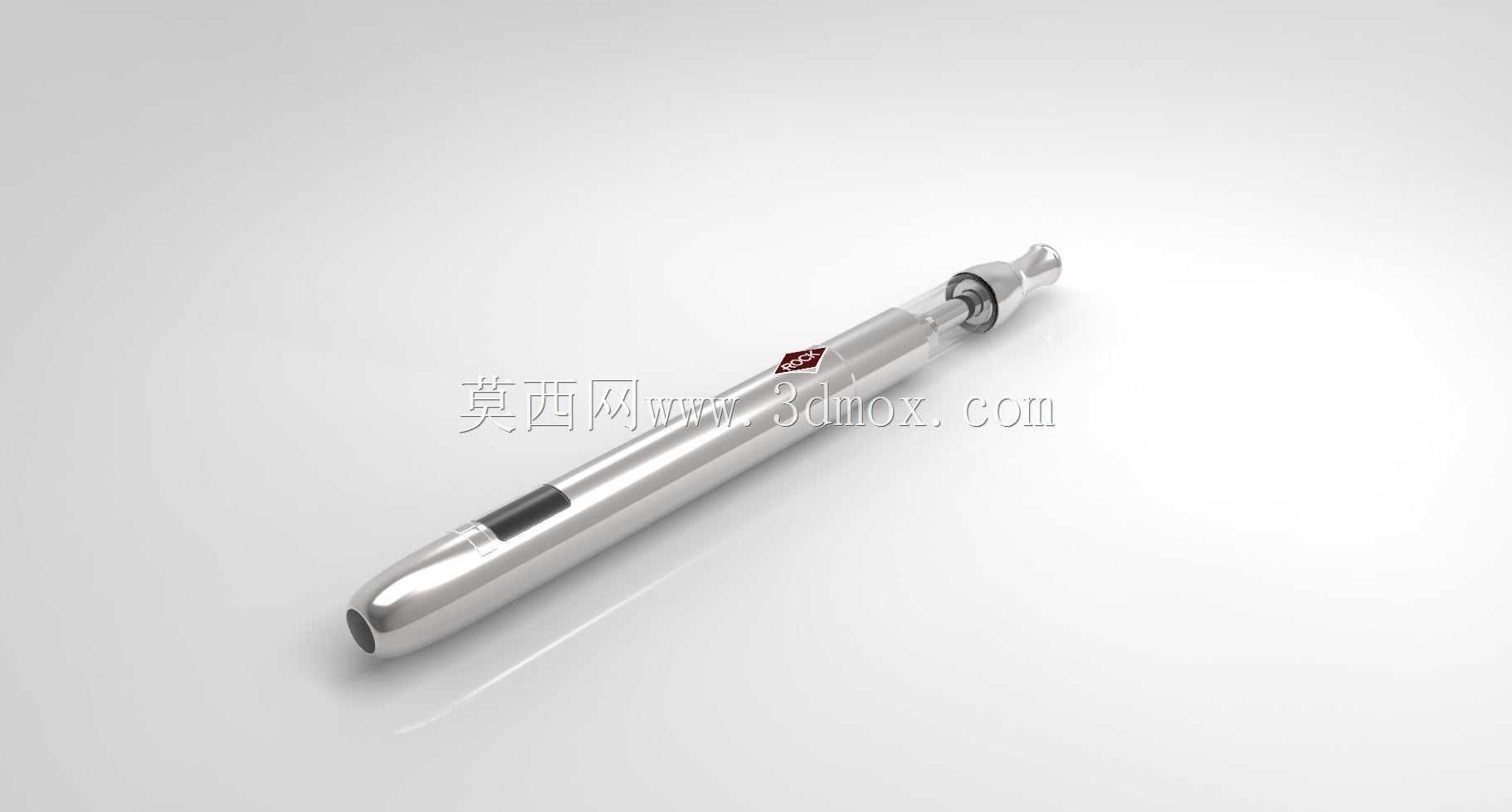

简约便携笔式电子雾化器结构设计

　　这款笔式电子雾化设备的结构设计，核心围绕手持便携场景的使用需求展开，整体采用类书写笔的细长圆柱构型，适配单手握持的操作习惯，日常携带可直接放入笔袋、通勤包侧袋甚至衬衫口袋，不会占用过多收纳空间，适配日常通勤、短途出行等多场景的随身使用需求。从功能实现逻辑来看，设备核心分为雾化输出段、储液供液段、供电控制段三个独立的功能舱段，各舱段之间采用卡扣加密封圈的组合连接结构，既保证日常使用时的结构连接强度，避免意外摔落时舱段松脱，也能实现储液段的快速更换，满足不同使用需求下的耗材替换操作。在功能细节设计上，雾化输出端的出雾通道做了渐扩式的流道优化，避免雾化介质在通道内壁冷凝形成积液，

　　同时将状态提示用的小尺寸SMDLED隐藏在输出端的黑色半透明注塑件内侧，正常握持使用时不会出现光线直射人眼的问题，仅在设备工作状态下透出柔和的提示光，既满足工作状态的可视化提示需求，也不会破坏整体外观的简约一致性。设计过程中针对外观质感做了多轮的结构调整，最初的方案在金属装饰段做了多道环形凹槽的防滑设计，但实际手板验证时发现凹槽内容易积攒手部汗液与灰尘，长期使用后会出现清洁死角，后续调整为微弧面的金属亮面装饰段，仅在握持区做了细微的磨砂纹理处理，兼顾握持摩擦力与外观的整洁度。在结构装配的边界设计上，各舱段的连接配合公差控制在0.02mm范围内，金属装饰件与内部塑料骨架之间采用过盈压装的固定方式，

　　避免使用粘接剂带来的环保问题与装配效率低下的问题，设备整体的外径控制在12mm，总长度控制在145mm，和常规的按动式中性笔尺寸保持一致，握持时的重心落在距离笔尖三分之一的位置，长时间手持也不会出现坠手的疲劳感。针对内部元器件的布局，供电段采用同轴式的电池排布，将控制电路板贴附在电池侧壁的预留槽位内，最大程度利用圆柱壳体的内部空间，避免空间浪费，同时在控制板的按键位置做了一体式的硅胶密封按键，和外壳做一体化的平顺过渡，没有突出的按键结构，既提升了整体外观的流畅度，也能实现日常防泼溅的密封效果，避免日常使用时少量溅水渗入内部造成电路故障。在雾化核心的固定结构上，采用硅胶套包裹雾化核心的安装方式，既可以吸收雾化工作时产生的轻微振动，

　　避免振动传导到外壳产生异响，也能实现储液舱的密封，防止雾化液渗漏到供电段造成电路损坏。最初的渲染方案尝试添加金属发蓝的表面处理效果，但实际验证后发现该效果和整体简约的设计风格存在冲突，且实际量产时该表面处理的良率较低，成本控制难度大，最终调整为亮面镀铬搭配磨砂黑塑料的配色方案，兼顾视觉质感与量产可行性。设备的尾端设计了隐藏式的充电接触点，不需要额外开设充电接口的外露开孔，进一步提升了整体的密封性能，搭配专用的充电底座即可实现充电操作，日常使用时尾端保持平整，不会出现硌手的问题。在出雾端的保护结构上，采用和笔帽类似的插拔式保护盖，保护盖内部设置有硅胶密封塞，盖合后可以完全封闭出雾通道，避免携带时灰尘进入通道造成污染，同时保护盖和笔身之间设置有防丢的卡扣结构，盖合时的卡合反馈清晰，不会出现意外脱落的问题。
