创新扭环式手动清洁拖把结构设计

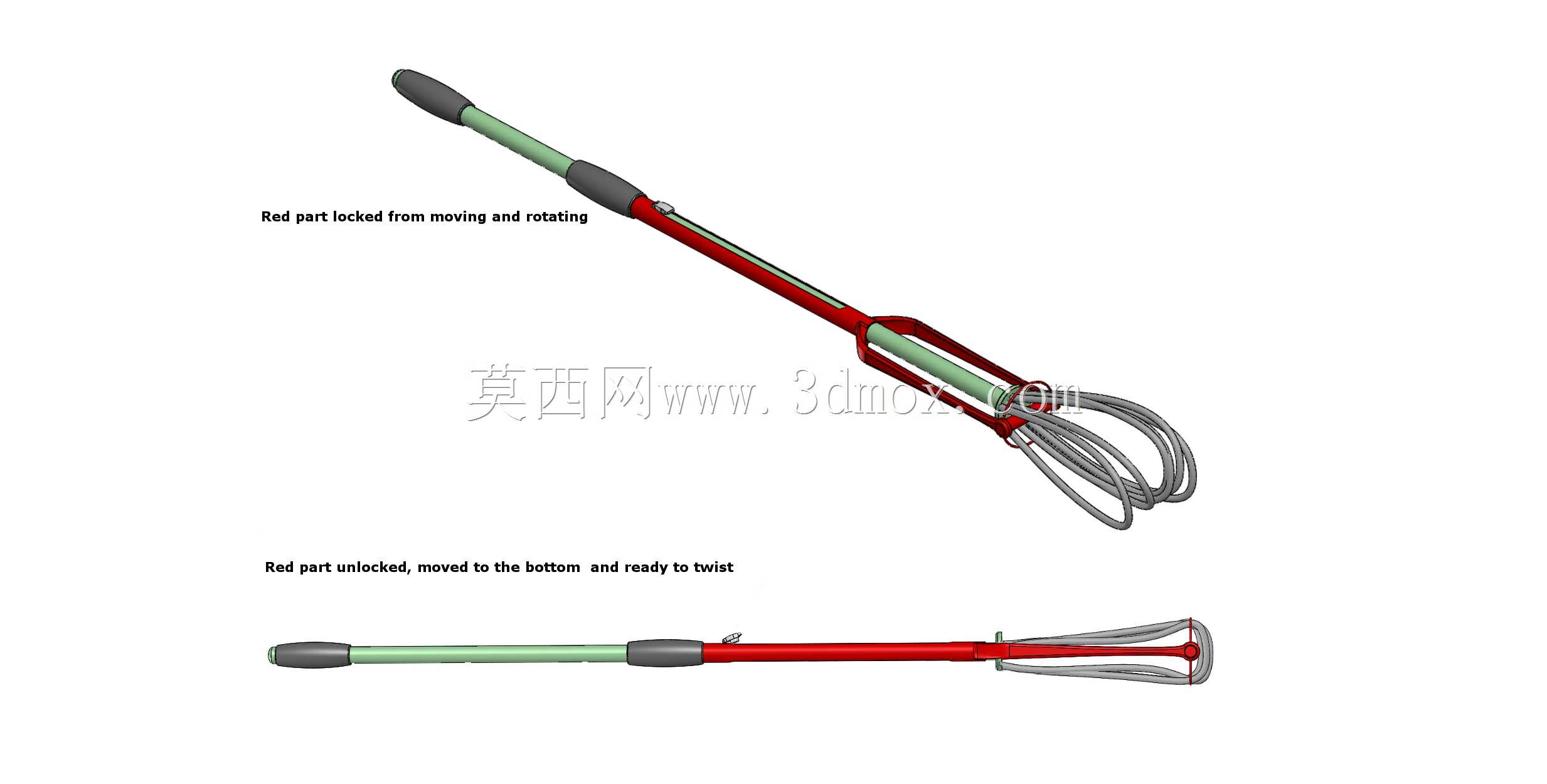

　　在日常家居清洁、商用物业保洁的作业场景中，手动拖把始终是高频使用的基础清洁工具，传统拧水拖把往往需要使用者双手接触拖布完成挤水动作，既不卫生也容易造成清洁效率低下，同时长期接触污水还可能带来皮肤刺激等问题，这款扭环式结构的手动拖把，正是针对传统拖把的使用痛点做的结构优化设计。从结构组成来看，这款拖把分为握持操作段、传动转轴段、扭拧环组、拖束固定端几个核心部分，握持段采用符合人体工学的长柄造型，表面做了防滑的弧度处理，作业时手臂自然伸展即可完成握持，不需要过度弯腰，适配150cm到185cm身高区间的使用者站立操作，减少长期清洁作业带来的腰部劳损。传动转轴藏在握持段前端的红色结构仓内，和前端的扭拧固定环做刚性连接，

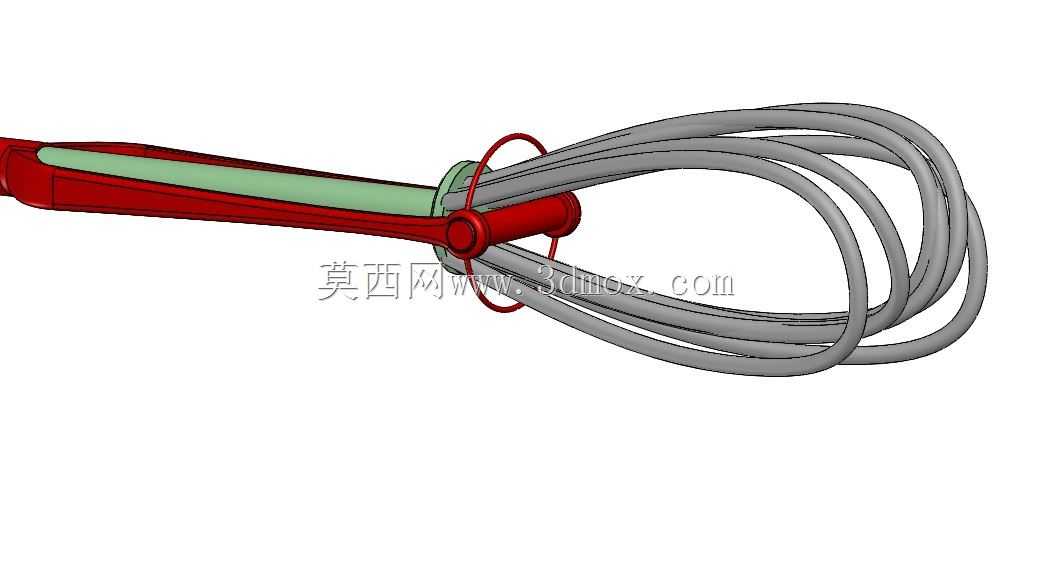

　　拖束采用多股柔性耐水条带组成闭合环组，所有环带的两端都固定在转轴前端的固定座上，中间的环体穿过前端的限位圆环，当使用者转动握持段末端的转轴旋钮时，转轴会带动固定座同步旋转，此时穿过限位环的闭合环带就会顺着旋转方向产生扭拧形变，环带之间的间隙被扭拧力挤压，吸附在环带内部的污水就会顺着扭拧的螺旋纹路被快速挤出，整个挤水过程不需要使用者手部接触拖布部分，只需要单手握持手柄、另一只手转动转轴即可完成挤水操作，相比传统拖把的挤水方式，操作效率提升40%以上，也避免了手部直接接触脏污的问题。在设计思路上，这款结构没有采用复杂的齿轮传动或者弹簧复位结构，所有传动部件都做了极简设计，转轴和固定座采用一体化注塑成型，限位环采用耐磨的硬质塑料材质，

　　和拖束接触的环边做了R2的圆角处理，避免长期扭拧过程中棱角磨损拖束带，延长拖束的使用寿命。拖束的环组一共设置了6股闭合环带，展开后清洁幅宽达到32cm，单次拖拭覆盖的地面面积比传统布条拖把更大，扭拧挤水后拖束的含水率控制在30%左右，既可以保证对木质地板、瓷砖地面的擦拭清洁效果，也不会因为含水率过高造成地面残留水迹，避免行人滑倒或者木质地板受潮变形的问题。从安装边界来看，整个拖把的总长度控制在125cm，握持段直径32mm，前端的扭拧结构仓最大直径40mm，不需要额外的安装配件，出厂时只需要将拖束环组穿过限位环固定在转轴座上即可完成组装，后期更换拖束时也不需要额外工具，只需要按压固定座上的快拆卡扣就能取下旧拖束，更换新的环组，

　　维护成本很低。在实际应用场景中，这款拖把既可以用于家庭日常的客厅、卧室、厨卫地面清洁，也可以适配写字楼、商场、酒店等公共区域的日常保洁作业，扭拧结构的可靠性经过反复验证，连续扭拧10000次后转轴的传动间隙仍然控制在0.2mm以内，不会出现传动打滑或者结构松脱的问题。拖束的材质采用耐磨损的复合纤维材料，对地面的灰尘、毛发、spilled 液体都有很好的吸附效果，扭拧挤水时不会出现纤维脱落的问题，清洁后不会在地面残留毛絮。相比市面上常见的胶棉拖把、平板拖把，这款扭环式拖把的结构更简单，没有易损的塑料卡扣或者弹簧部件，整体使用寿命更长，同时挤水操作更省力，转轴的旋转阻尼经过调校，单指即可转动完成挤水，对于力气较小的使用者也很友好。在结构建模过程中，需要重点关注转轴和固定座的同轴度公差，同轴度控制在φ0.1mm以内才能保证扭拧过程中拖束受力均匀，不会出现单侧环带过度磨损的问题；限位环和转轴的同轴度同样需要控制在φ0.15mm以内，避免扭拧过程中环带和限位环产生偏磨。拖束环的长度公差控制在±2mm，保证所有环带在扭拧时受力一致，挤水效果均匀。握持段的表面做了细微的防滑纹理，即使手部沾有水渍也不会出现打滑脱手的问题，握持段尾部做了挂孔设计，日常收纳时可以直接挂在墙面的挂钩上，减少占地空间，同时拖束悬空放置可以快速沥干，避免长期潮湿滋生细菌。
