传统木质储酒桶三维结构设计方案

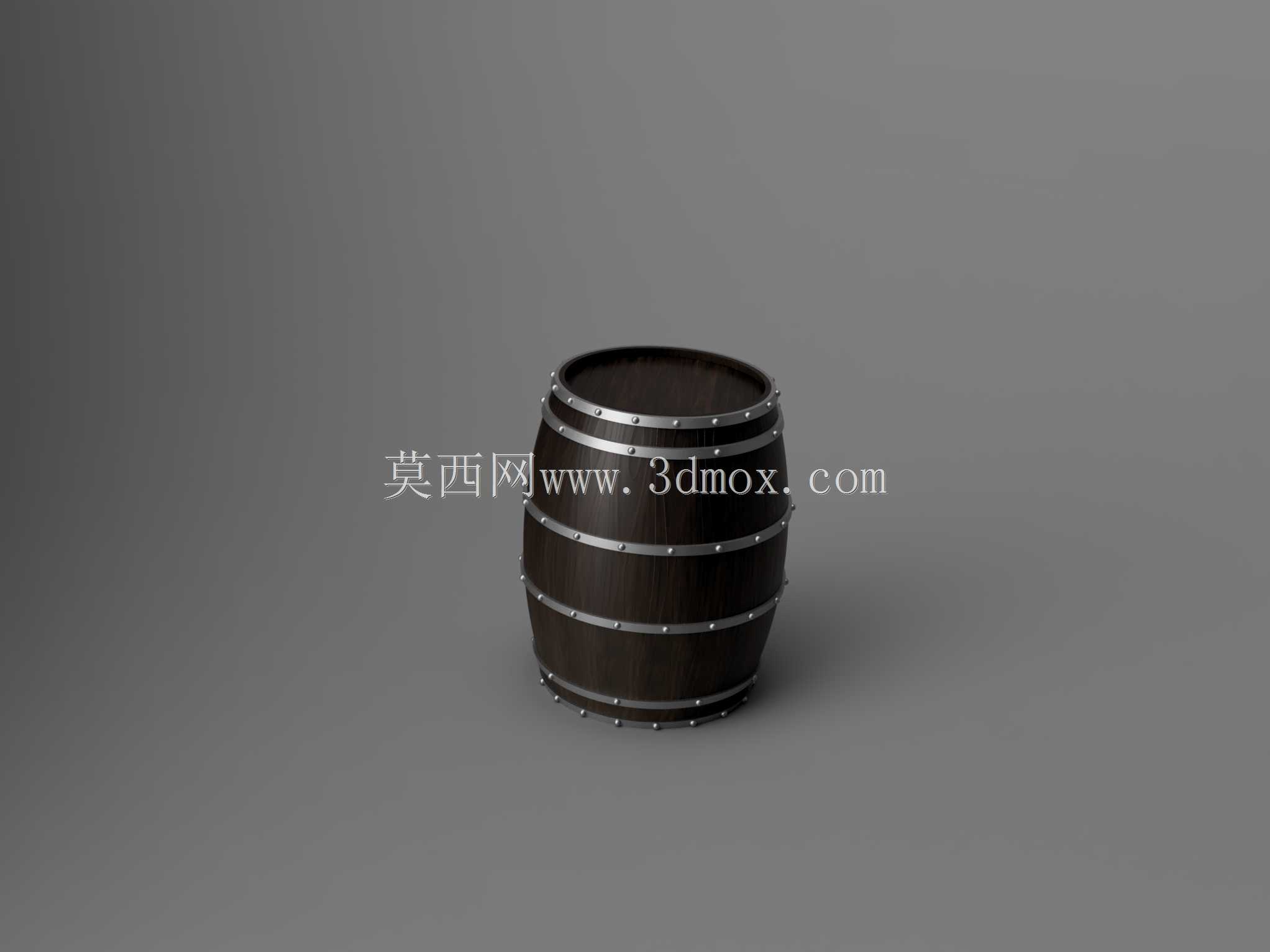

　　该木质储酒桶的三维结构设计，首先围绕酒类陈酿存储的实际使用场景展开，在葡萄酒、白兰地等酒类的生产陈酿环节，这类木桶不仅是盛装容器，更是参与酒类风味演化的重要载体，设计过程中需要兼顾容器的密封性能、结构强度以及木质材料与酒体接触的适配性。从结构设计思路来看，整体采用中部外鼓的腰鼓形回转体结构，这种形态并非单纯的视觉造型考量，一方面能够在同等占地面积下获得更大的内部存储容积，另一方面弧形的桶壁结构可以抵消木质材料干缩湿胀产生的内应力，避免桶板在温湿度变化过程中出现开裂、渗漏的问题。桶身由多块经过弧度加工的实木桶板拼接而成，每块桶板的拼接面都经过精密的斜切配合，拼接后无需额外添加密封胶层，依靠木材吸水膨胀后的挤压力即可实现可靠密封，

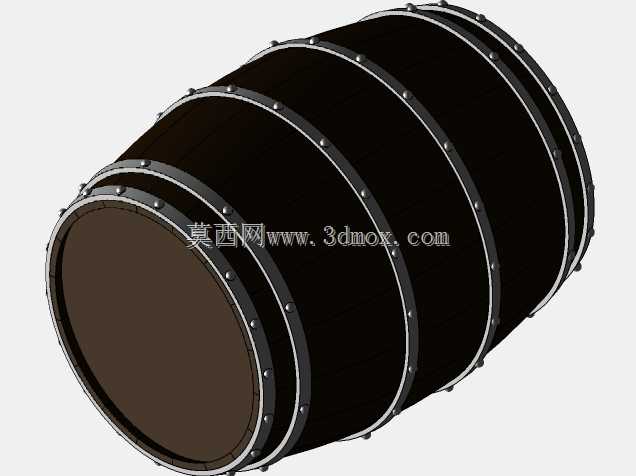

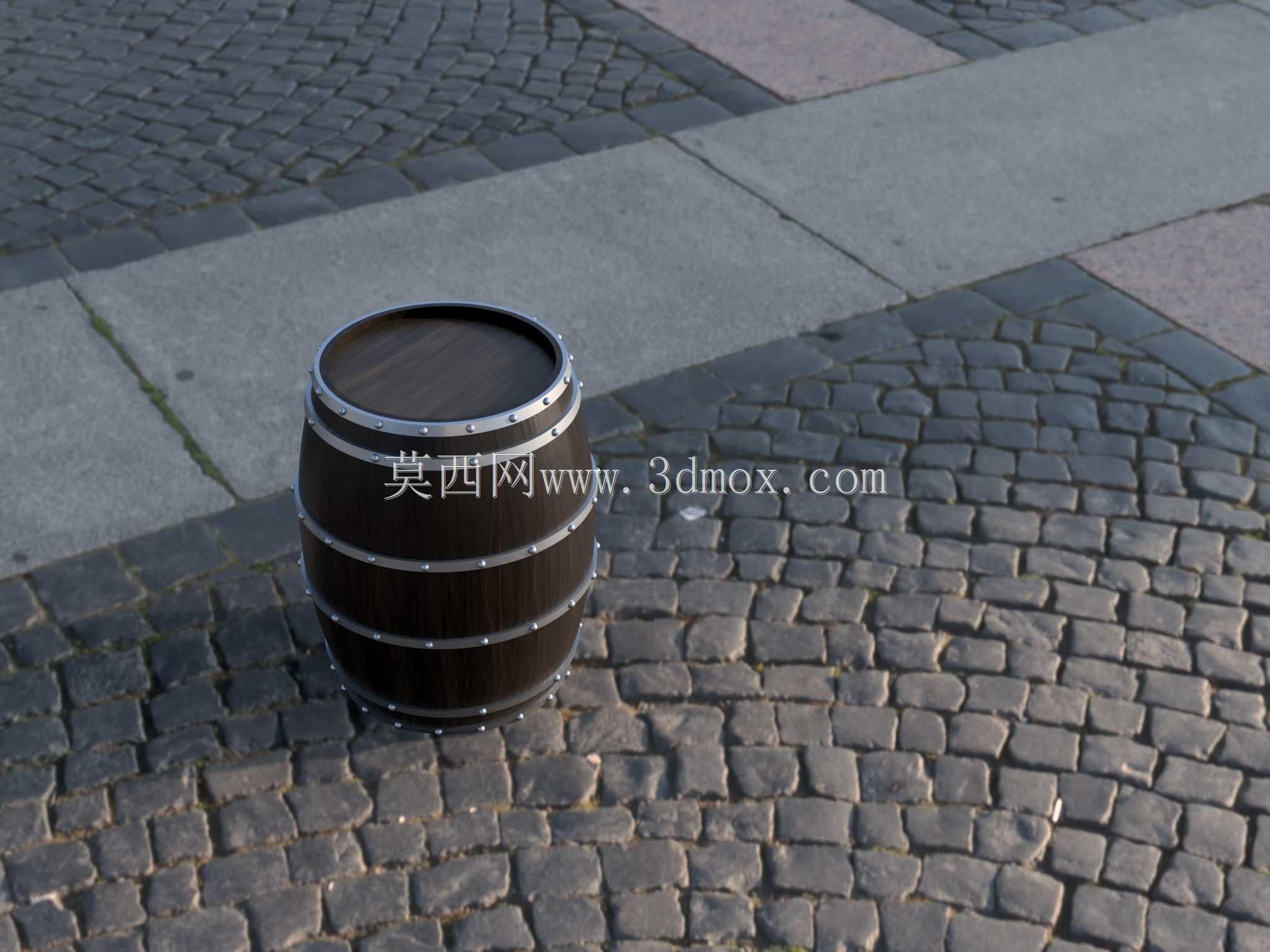

　　这也是传统木桶能够长期存储液体的核心结构逻辑。桶身外部设置多道环形金属箍，金属箍沿桶身轴向均匀分布，在桶口、桶腰、桶底位置的箍带宽度和紧固强度做了差异化设计，桶口和桶底位置的箍带承担桶端结构的固定作用，采用更宽的金属板材冲压成型，桶腰位置的箍带主要约束桶板的外胀力，根据内部盛装液体的静压力计算结果，匹配对应厚度的金属带材，通过预紧力将所有桶板箍紧为一个整体结构。桶的上下两端设置嵌入式桶底，桶底采用整块实木拼接的平板结构，边缘加工出与桶身内壁凹槽匹配的倒角，安装时嵌入桶身预设的环形槽内，配合端部金属箍的紧固力实现底部密封，桶口位置设置可开启的桶塞结构，桶塞采用锥面配合设计，塞入后能够完全封堵桶口，避免酒体挥发和外界杂质进入。

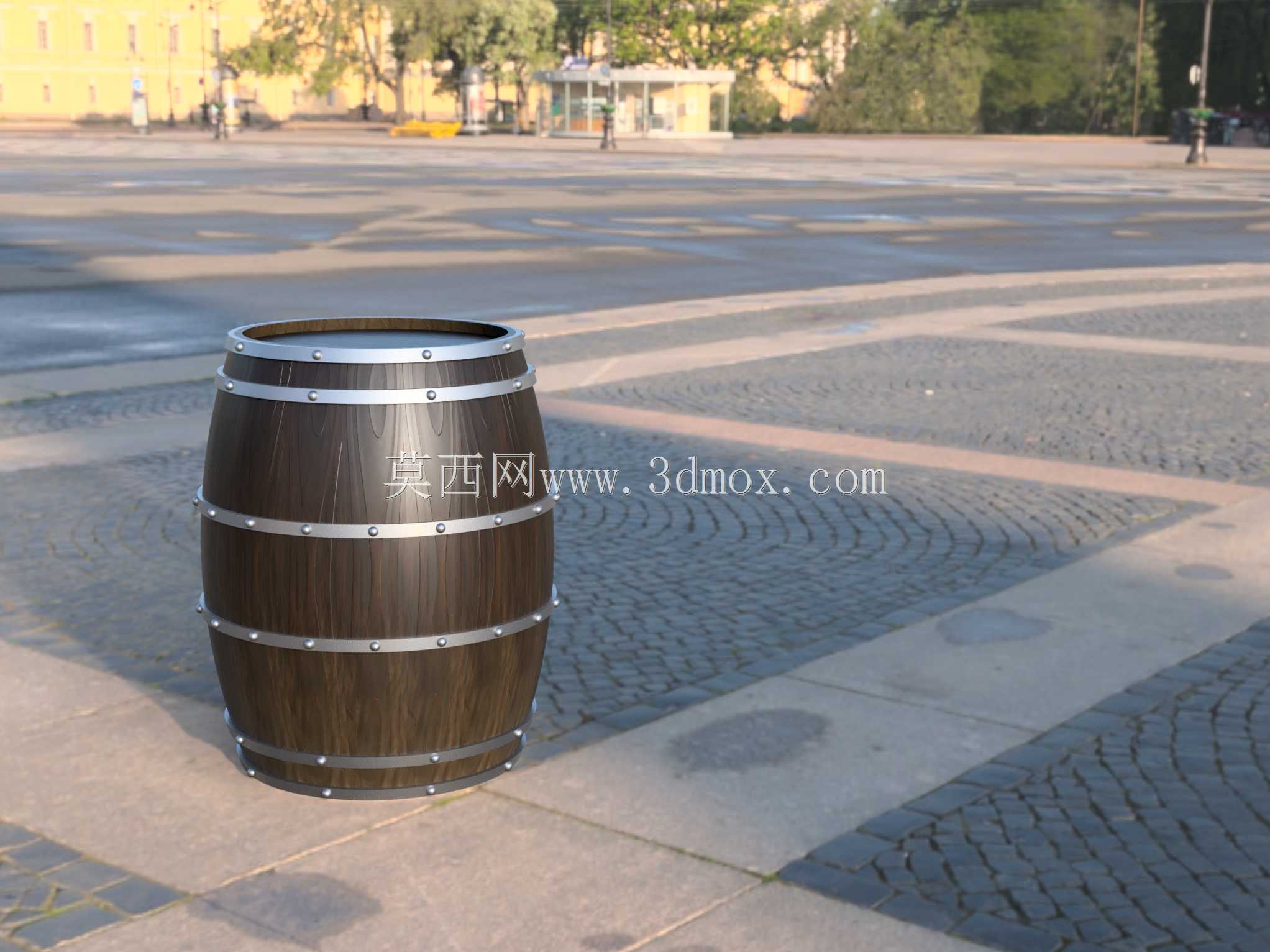

　　从外形尺寸与安装边界来看，该款木桶的整体高度与最大直径比例控制在1.1:1左右，放置时的重心位于桶身中部偏下位置，静态放置稳定性良好，底部无需额外固定结构即可平稳放置在平整地面上，桶身最大直径处的外廓尺寸预留了搬运操作的空间，配合桶身的弧形结构，人工搬运时可以通过滚动的方式短距离移位，符合酒类生产车间内的转运操作需求。在功能特性设计上，桶壁的木材厚度经过测算，既能够保证足够的结构强度承受内部液体的压力，又能够让微量的氧气通过木材孔隙缓慢渗入桶内，满足酒类陈酿过程中微氧呼吸的需求，金属箍的表面做了防锈处理，避免长期在高湿度的酒窖环境中出现锈蚀污染桶身或酒体的问题，所有与木材接触的金属部件边缘都做了圆弧钝化处理，

　　防止紧固过程中切削损伤木材纤维，影响桶板的结构强度。设计过程中还考虑了木桶的堆叠存放需求，桶顶和桶底的端面做了平面度校准，多层堆叠时上下桶的接触面能够均匀受力，不会出现局部应力集中导致桶板变形的问题，桶身的弧度设计也让堆叠时的侧向稳定性得到提升，即使受到轻微的侧向碰撞也不容易倾倒。在结构细节处理上，每块桶板的纹理方向都沿桶身轴向布置，减少木材横向变形对密封性能的影响，桶板之间的拼接缝隙公差控制在0.1mm以内，确保木材吸湿膨胀后能够完全弥合缝隙，不会出现渗漏问题，金属箍的紧固位置避开了桶板的拼接缝，防止长期紧固压力下拼接缝出现错位。
