笔记本内置光驱位硬盘托架结构设计

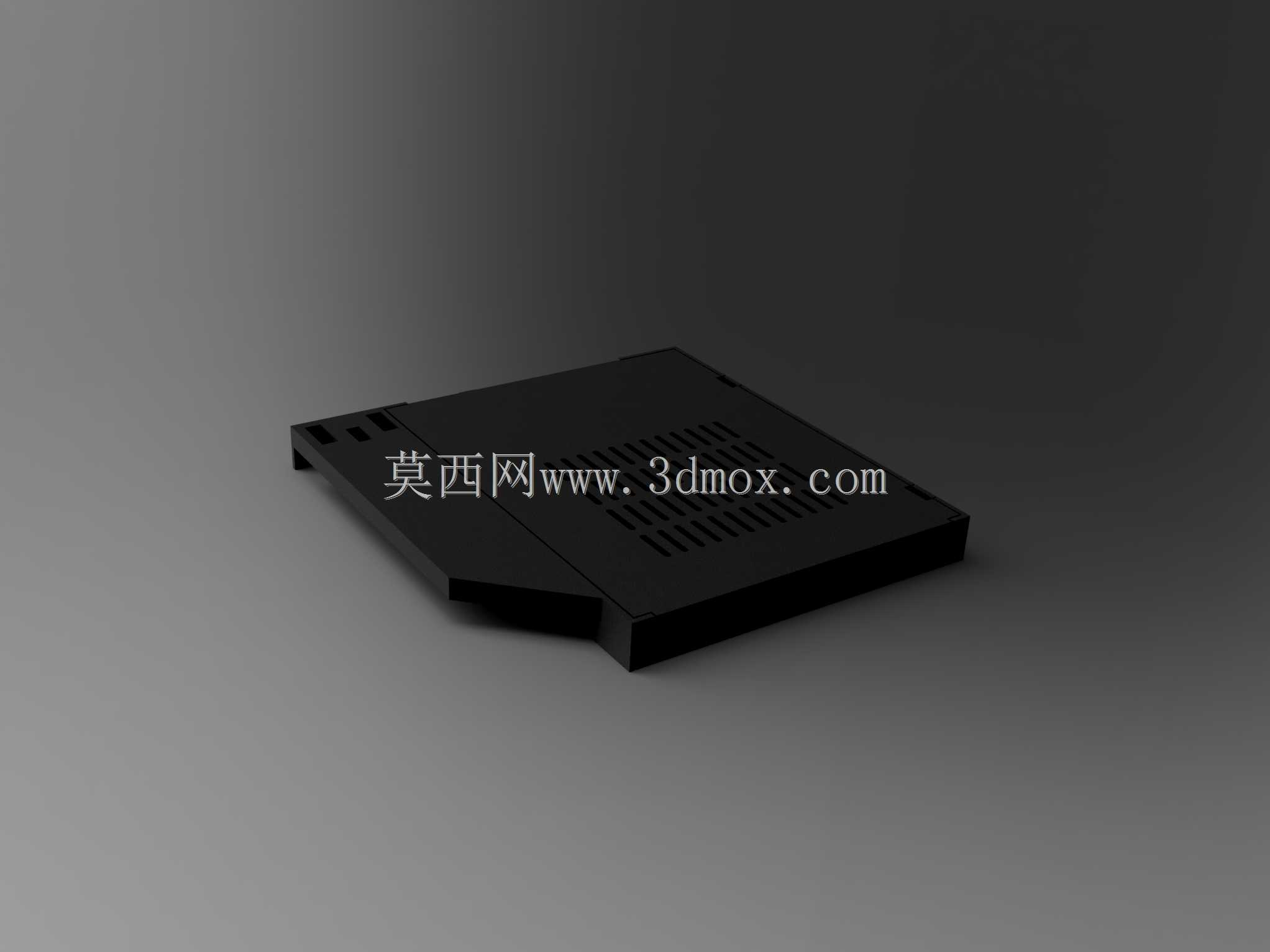

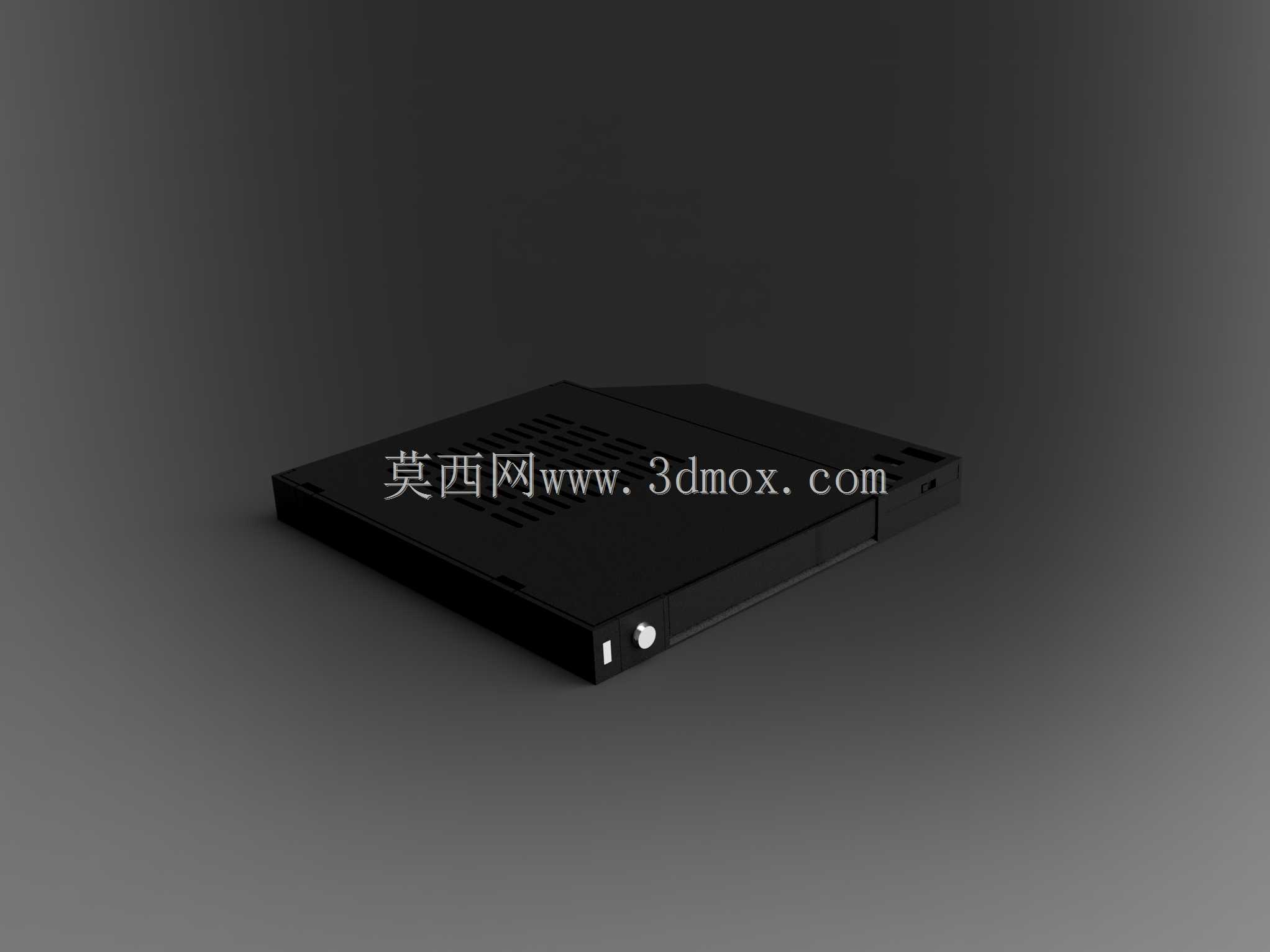

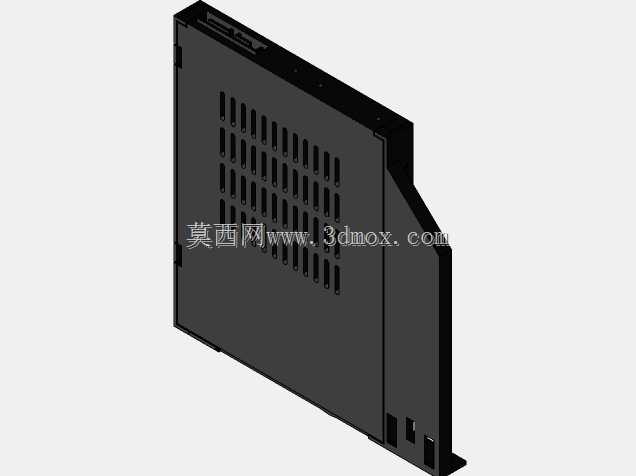

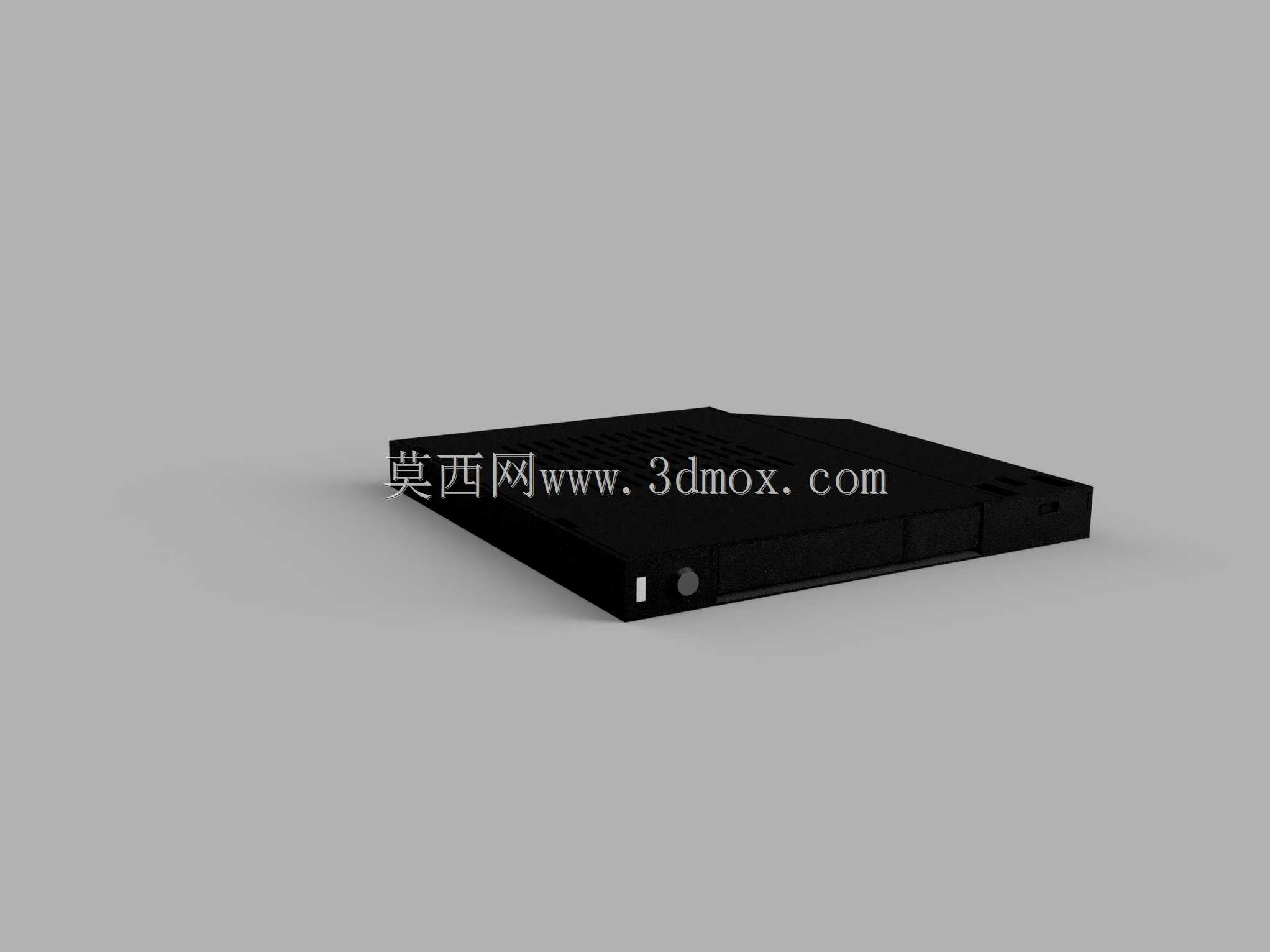

这款内置托架的设计初衷，是解决老旧笔记本电脑内置光驱位闲置的空间利用问题，在消费级笔记本维修升级、办公设备扩容场景中应用十分广泛。日常设备运维中，不少服役年限较长的笔记本自带机械硬盘读写速度跟不上使用需求，而内置光驱的使用频率随着移动存储、网络传输的普及已经降到极低，拆除光驱替换为存储扩展托架，是成本极低且无需改动机身原有外观结构的扩容方案。从结构设计来看，这款托架完全遵循标准笔记本内置光驱的外形尺寸边界，整体为薄型长方体结构，厚度、宽度、长度参数完全匹配对应规格光驱的安装仓尺寸，前端面板保留了原光驱的弹出按键结构与固定卡扣位，安装时无需对笔记本机身进行裁切、打磨等破坏性改动，直接卡入原光驱位即可完成物理固定，机身侧面的固定螺丝孔位与原光驱安装孔位完全对齐，能保证托架装入后与机身外壳齐平，无突出、松动问题。托架主体采用一体式冲压成型的金属壳体，表面做了黑化哑光处理，壳体上规则排布的长条散热格栅，是为了保证装入的固态硬盘或机械硬盘在长时间读写时的热量能及时散出，避免积热导致硬盘掉速、寿命缩短。壳体内部设置了与硬盘接口匹配的转接电路固定位，以及硬盘安装的螺柱点位，硬盘装入后可通过侧边螺丝完成锁紧固定，避免设备移动过程中硬盘出现晃动、接口接触不良的问题。前端的锁止结构与原光驱的弹出机构逻辑一致，既可以通过系统内的弹出指令触发托架解锁，也能通过应急针孔手动解锁取出托架，完全适配笔记本原有结构的操作逻辑。在实际选型使用时，结构设计人员需要先确认对应机型的光驱位接口规格、仓位厚度参数，这款托架的安装边界完全遵循通用 slim 光驱的尺寸规范，可适配绝大多数带内置光驱的常规笔记本机型，安装后不会影响笔记本原有接口、散热风道的正常使用，也不会与机身内部的主板、电池等其他部件产生结构干涉。托架的边角位置都做了小圆弧倒角处理，安装推入过程中不会刮伤笔记本光驱仓内壁的塑料结构，壳体边缘做了折边强化处理，在保证整体轻量化的前提下提升了结构强度，即使多次拆装也不会出现壳体变形的问题。
