F1赛车管式车架结构三维设计作品

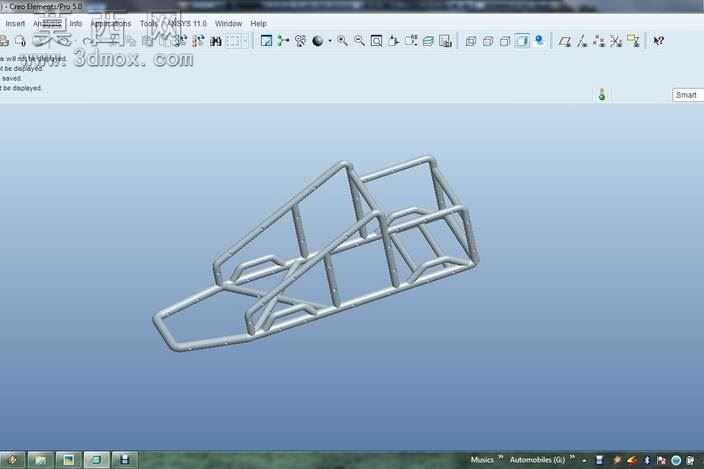

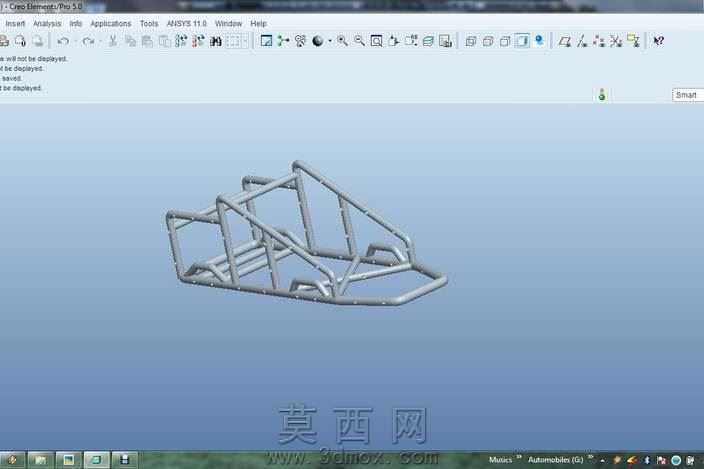

本作品为F1赛车管式承载车架的三维结构设计，采用Pro/Engineer Wildfire软件完成全参数化建模，完整还原了方程式赛车管式车架的空间桁架结构特征。建模过程中首先依据方程式赛车的人机工程布局、动力总成安装边界、悬架硬点坐标搭建基准轴系，通过空间草绘定义每根管材的中心走向与连接节点，再以扫描特征生成等径金属管材的实体结构，对管材交叉衔接位置做了精准的布尔合并处理，保证各连接节点的结构连续性，还原真实焊接工艺下的结构形态。模型完整呈现了车架从前鼻锥安装段、驾驶舱环绕防护段、动力总成承载段到后悬架安装段的全段结构：前部采用收敛式三角管架布局，为前悬安装点提供足够支撑刚度的同时优化迎风区域的结构避让；驾驶舱区域设计了环绕式防滚管架结构，符合赛车安全结构的空间防护要求，预留出驾驶位、转向机构、踏板组的安装空间；中部区域通过斜向加强管构建三角稳定结构，承担动力总成传递的载荷，同时为油箱、冷却系统预留安装腔体；后段采用分叉式管架布局，匹配后悬架、传动系统的安装点位，保证后段结构的抗扭性能。材质设定上为管材赋予了轻质铬钼合金钢的材质属性，建模阶段通过控制管材壁厚、优化管架排布走向实现结构轻量化目标，在保证车架整体抗扭刚度、碰撞吸能性能的前提下尽可能降低结构自重。整个建模过程严格遵循赛车底盘的结构设计逻辑，每一处管架的走向、节点的位置都经过结构合理性校验，避免出现应力集中的锐角衔接结构，所有安装点位都预留了标准的装配基准，可直接用于后续的悬架、动力总成、覆盖件的装配设计，也可作为赛车结构设计教学、管式车架方案验证的参考模型，完整展现了空间桁架式车架的设计思路与建模实现方法。
