越野车用前悬架杆三维结构设计模型

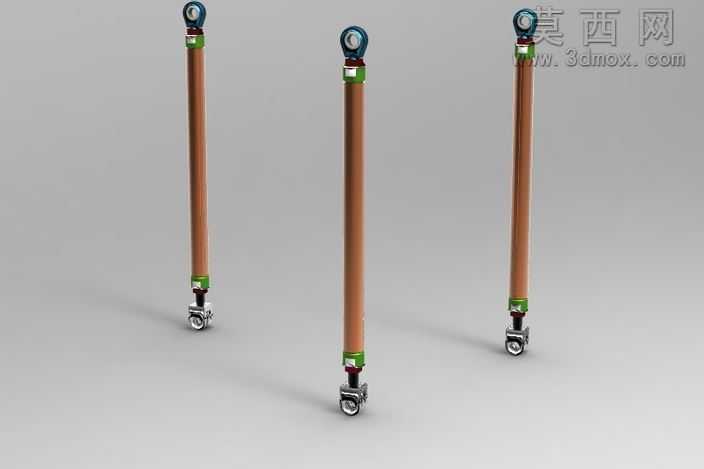

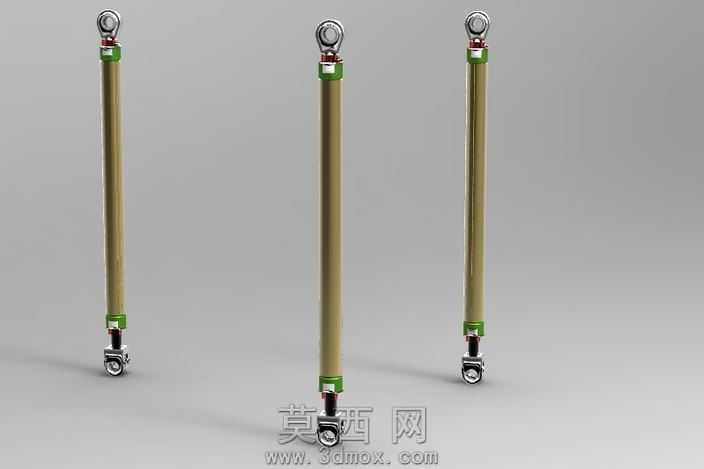

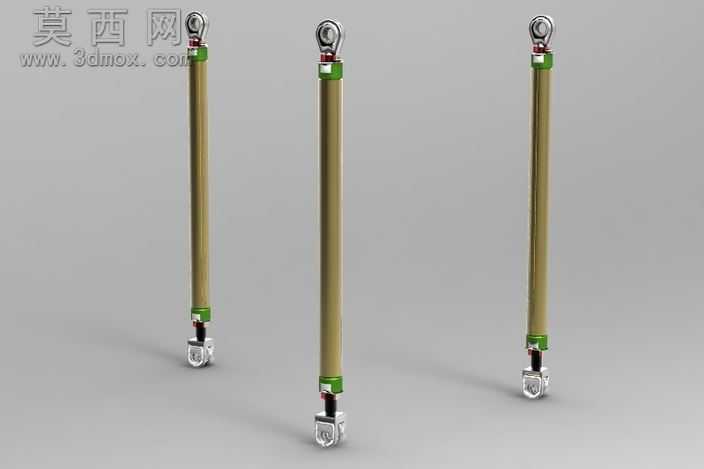

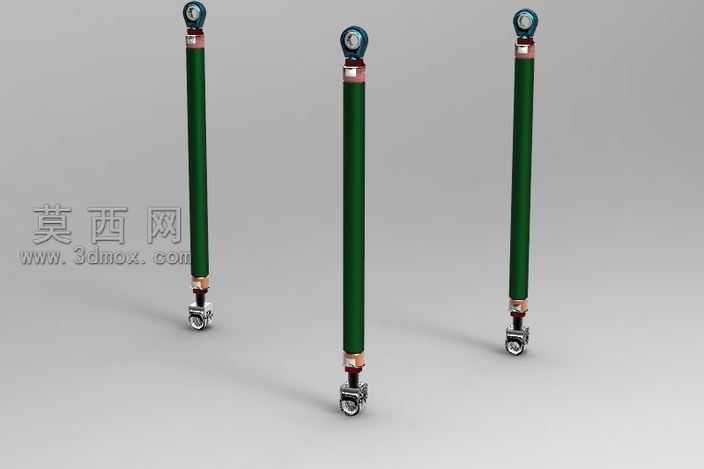

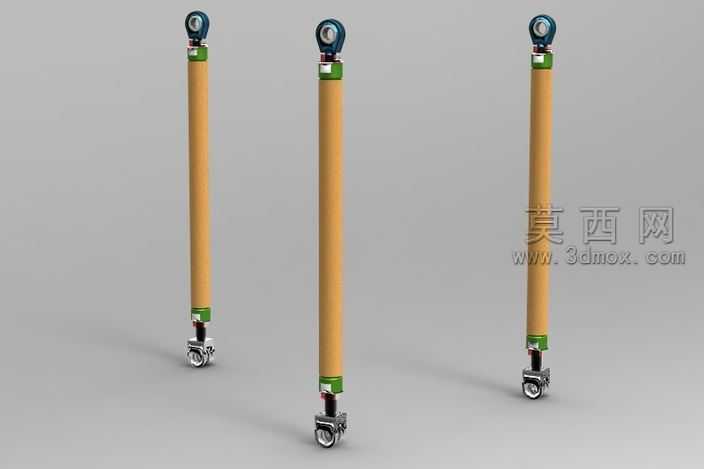

本模型为越野车配套的前悬架杆三维设计成果，建模阶段以实车底盘悬架的受力需求为核心依据，采用参数化建模方式完成整体结构搭建，首先通过草绘确定杆体的总长、两端连接端的安装基准尺寸，确保各部分尺寸匹配越野车悬架的装配空间要求。模型完整还原了前悬架杆的全部结构细节：中间杆体为等径直杆结构，建模时通过拉伸特征生成主体，表面做了均匀的质感处理，还原金属杆件的哑光金属质感；两端分别设置了铰接连接结构，上端为带通孔的吊环式连接端，下端为带滚轮轴承的铰接端，两端与杆体的衔接位置设置了不同颜色的限位固定环，既还原了实物的装配限位结构，也通过色彩区分强化了结构辨识度。渲染阶段采用工作室均匀布光方案，主光源从斜上方投射，清晰展现杆体的圆柱轮廓与两端连接结构的细节，辅光源补充暗部光照，避免连接端的铰接缝隙、轴承细节出现过暗丢失，背景采用中性灰色调，突出悬架杆本身的结构特征，同时通过多视角排布展示，直观呈现三个同规格悬架杆的外观一致性。材质设置上，中间杆体采用军绿色哑光金属材质，还原实车杆件的防锈涂层质感；两端连接头采用亮面金属材质，模拟锻造钢件的加工表面质感；固定环分别采用绿色、红色的硬质工程塑料材质，还原实物的缓冲限位件材质属性；下端滚轮部分采用高反光金属材质，还原轴承滚轮的光滑金属表面。设计过程中充分考虑前悬架杆的功能属性，作为越野车悬架系统中的传力杆件，建模时严格保证两端铰接点的同轴度，确保杆件在工作过程中可顺畅完成相对转动，传递悬架的支撑力与缓冲力，各部分的衔接处做了圆角过渡处理，避免应力集中的结构缺陷，整体结构完整无冗余特征，可直接用于悬架系统的装配验证、结构受力分析参考，也可作为越野车底盘教学的演示模型使用。
