多孔球形喷淋头结构三维设计

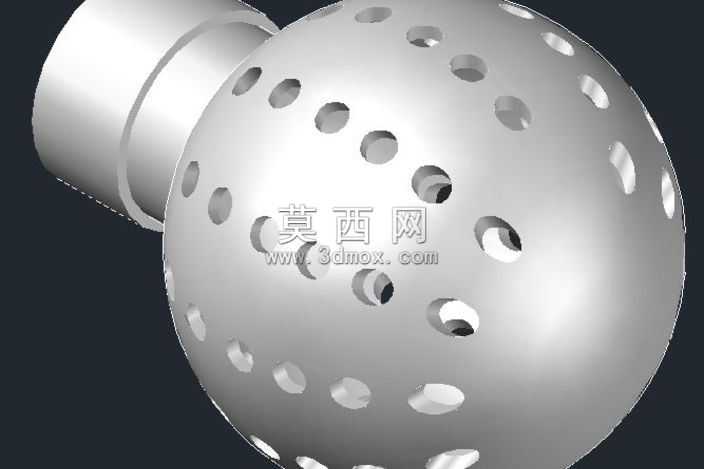

本作品为多孔球形喷淋头的三维数字化设计成果，建模阶段采用参数化特征建模思路，首先通过旋转凸台特征构建出一端的外螺纹连接管段，精准还原管段的阶梯轴过渡结构，保证连接端的尺寸公差匹配通用管道接口标准，随后以球心为基准创建球体基体，将管段与球体进行布尔合并运算，确保两个部分的衔接处平滑过渡无几何缝隙。在多孔结构的设计上，采用阵列驱动的特征排布方式，先在球体表面创建单个通孔特征，孔口做了微小的倒角处理去除锐边，再按照球面均匀布点的规则，通过轴向与周向的双重参数化阵列，在整个球面上排布数十个等径通孔，所有孔的轴线均指向球心，保证喷淋作业时流体可以从各个方向均匀射出，覆盖完整的球形喷淋范围。材质与渲染阶段，为模型赋予了哑光金属材质，模拟不锈钢喷淋头的真实质感，调整材质的粗糙度与反射参数，还原金属表面细腻的磨砂反光效果，渲染时采用柔和的环境光搭配定向主光源，清晰展现球面的曲面弧度、孔位的规整排布以及连接管段的阶梯结构细节。结构设计上充分考虑流体通过的合理性，连接管段的内孔与球体内部空腔完全连通，所有喷淋孔的孔径一致，孔位排布避开了管段与球体的连接区域，避免结构应力集中，同时保证流体进入球体后可以均匀分配到各个喷孔，不会出现局部流量偏差过大的问题。整个建模过程严格遵循机械设计的几何规范，所有特征均为可编辑的参数化特征，方便后续根据不同的喷淋流量需求调整球体直径、喷孔孔径、喷孔数量以及连接管段的尺寸规格，适配不同工况下的喷淋使用需求，模型的几何拓扑结构完整，无破面、重叠面等几何错误，可直接用于后续的工程图导出、流体仿真分析或者3D打印验证。
