三缸引擎活塞连杆组件剖视结构设计

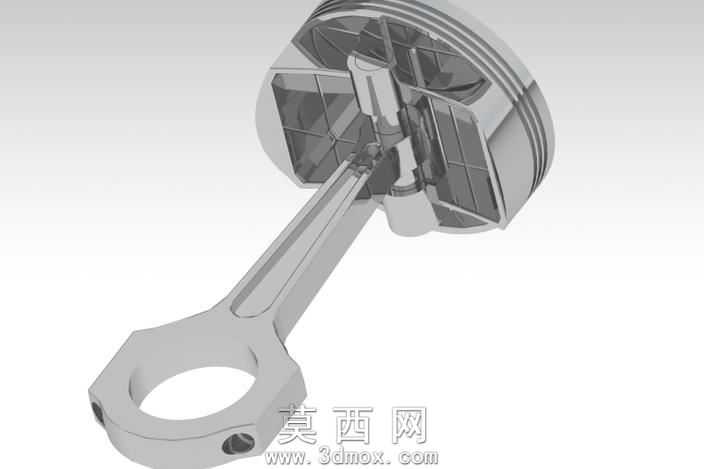

本作品为三缸引擎配套的活塞连杆组件三维建模成果，建模过程围绕内燃机核心运动部件的真实结构逻辑展开，首先完成活塞主体的结构搭建：精准还原活塞顶部的燃烧室适配曲面、环槽区域的多道密封环安装位，对活塞内部的加强筋结构做了剖视可视化处理，清晰展现活塞内部的轻量化支撑布局，既保证活塞在高温高压工况下的结构强度，又通过合理的筋位排布降低组件整体重量。随后完成连杆部分的建模设计，严格匹配活塞销孔与曲轴连接端的尺寸公差，还原连杆杆身的工字型截面结构，该结构可在承受往复冲击载荷时兼顾刚性与轻量化需求，同时对连杆大小头的衬套安装位、螺栓紧固点位做了细节还原，保证组件装配逻辑的准确性。建模过程中对各部件的配合间隙做了符合工程实际的预留，活塞销与活塞销座、连杆小头的配合关系完全参照内燃机设计规范设定，避免出现运动干涉问题。材质渲染阶段，为活塞部件赋予铝合金材质表现，还原铸铝部件的哑光金属质感与细微的表面肌理，为连杆部件赋予合金钢材质效果，通过光影调整突出金属部件的机加工表面质感，剖视切面部分做了半透明与实体结合的展示处理，让观看者可以同时观察组件的外部形态与内部构造。设计思路上以练习建模逻辑、熟悉动力核心部件结构为核心，针对三缸引擎的单缸活塞连杆组件做完整的结构还原，通过剖视的展示方式打破装配体的视觉遮挡，将活塞内部的加强结构、活塞销的装配关系、连杆与活塞的连接逻辑完整呈现，所有结构尺寸均参考通用小排量三缸内燃机的部件参数设定，既满足建模练习的需求，也可作为内燃机结构学习的直观参考素材，组件整体结构完整，各部件的连接关系清晰，无多余冗余结构，运动路径的空间预留完全符合曲柄连杆机构的运动规律，可直观展现内燃机核心运动部件的工作形态。
