抛光金属风格罗马刻度机械腕表结构

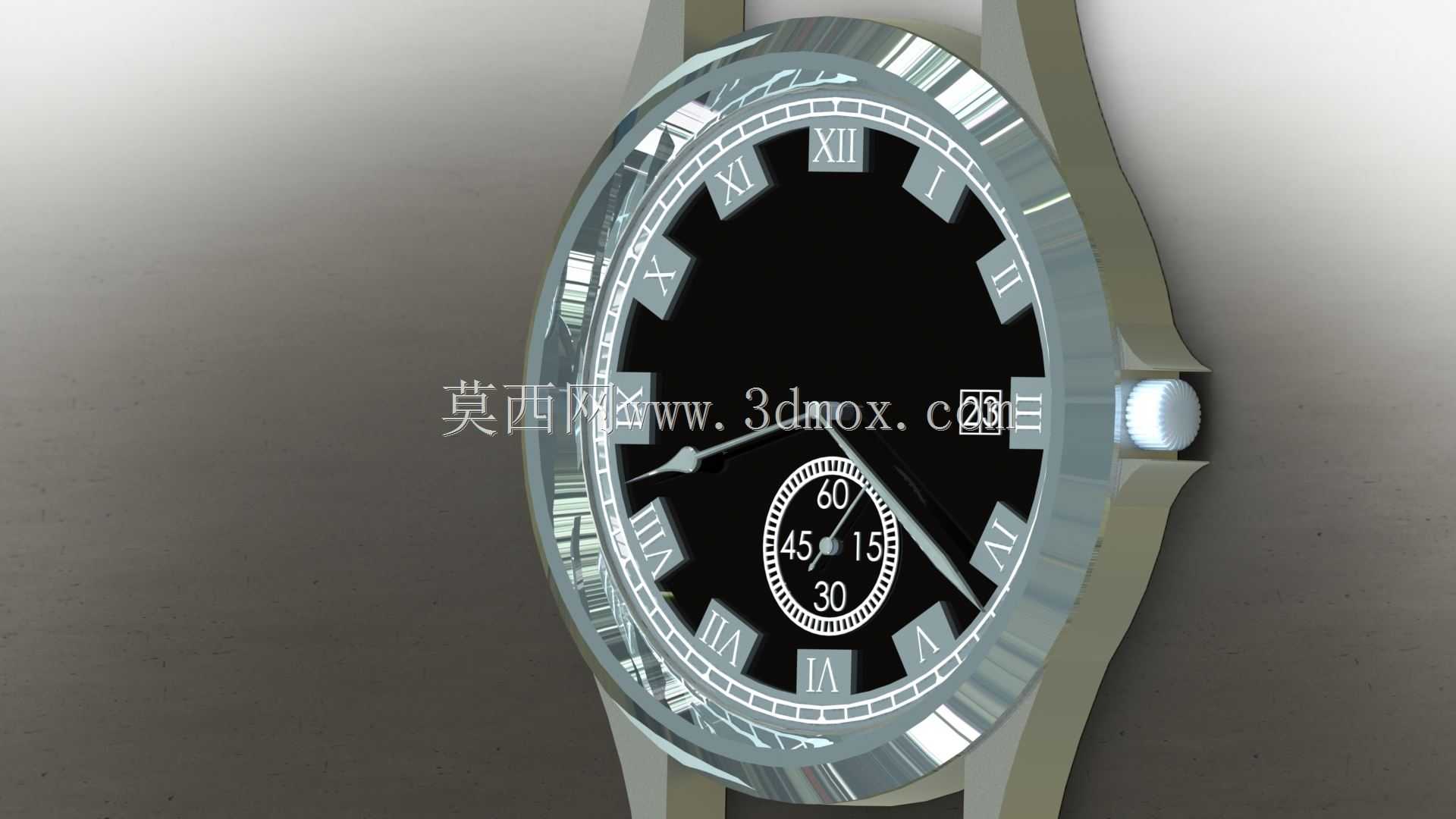

　　这套腕表三维结构以日常佩戴、工业外观验证和精密小件装配推演为主要应用场景，适合用于消费电子产品外观评审、腕表结构教学、金属表面工艺展示以及个人机械设计练习。作品呈现的是一枚带金属表带的圆形腕表，表壳、表圈、表镜、表盘、指针、表冠和表带节均按可见装配关系进行建模，整体视觉重点放在高反光金属材质与黑色表盘的对比上。表圈采用多面切削式轮廓，外缘形成连续的亮面折角，能够在渲染环境中反射出明显高光，模拟抛光不锈钢或镀铬零件的表面效果。这种造型并非单纯追求装饰性，在实际产品开发中，多面表圈需要兼顾刀具加工路径、抛光可达性、棱角安全距离以及装配后与表镜的配合边界，若棱面过密或转折过急，后续CNC加工、打磨和质检都会增加难度。表盘采用黑色基底，

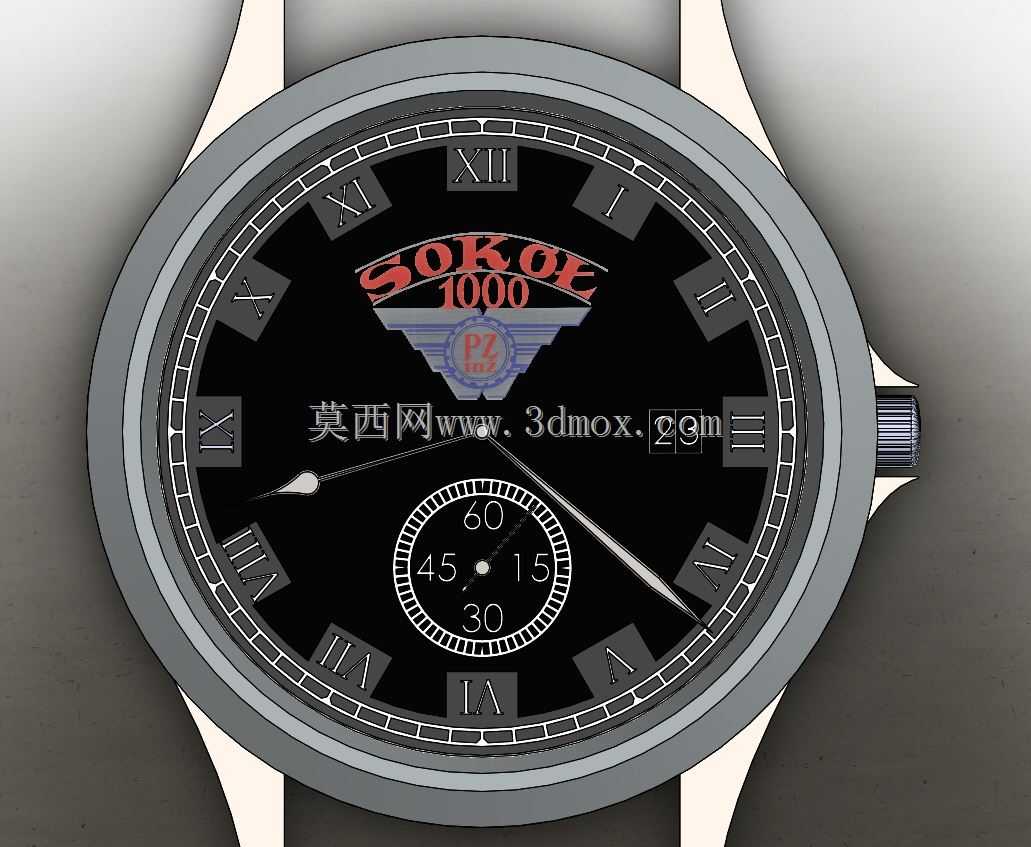

　　小时标识以罗马字符和块状刻度交替布置，外圈设置细密分钟刻度，中心区域布置时分针与小秒盘。小秒盘位于六点钟方向，盘面上标注0、15、30、45、60等刻度，指针独立于主时针分针，使表盘具有类似计时码表或机械小三针的视觉层次。建模时需要重点控制刻度环、字符、指针轴和小秒盘的同心关系，任何偏心都会在渲染放大后被明显暴露。指针采用细长条状造型，针尖延伸至接近分钟刻度处，既保证读时辨识度，也避免指针与表镜内侧、字符凸起之间发生干涉。表镜为透明拱形或平面玻璃区域，覆盖表盘并嵌入表圈内侧，模型中通过透明材质和边缘反射表现玻璃厚度。实际结构中，表镜不仅承担防尘防水和读时窗口功能，还要与表圈、密封圈形成稳定配合；在三维阶段需要预留玻璃厚度、

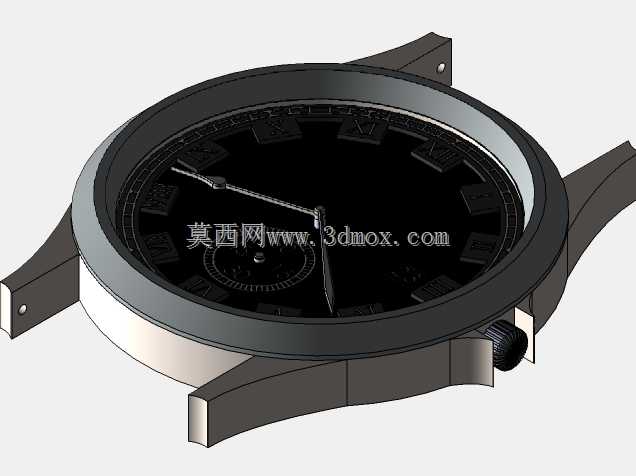

　　胶圈槽位和压装间隙，不能只按外观片体处理。右侧表冠采用齿纹圆柱造型，位置对应表壳三点位，用于表现时间调校或上链操作区域。表冠与表壳之间应保留柄轴穿过的空间，外侧滚花用于增加手指旋转摩擦力，其直径、凸出高度和齿距需要结合佩戴时的误触风险进行评估。若表冠过高，手腕弯曲时容易被压到；若过低，则手动调校时抓握不便。表带由多节金属链节组成，链节之间通过销轴连接，模型中可见表带从表耳处向两侧延伸。腕表表带不同于固定壳体，它需要围绕手腕形成弯曲姿态，因此在结构设计时不能只关注单节外形，还要考虑链节厚度、端部圆弧、销轴中心距、转动角度极限和表耳开口宽度。链节之间若没有足够间隙，表带在弯曲状态下会互相顶住；若间隙过大，则佩戴时松散，外观也不够精致。表耳作为表壳与表带的过渡区域，承担载荷传递作用，其根部应避免尖锐截面突变，防止在长期佩戴拉扯中形成应力集中。表壳侧面采用较厚的金属轮廓，正面表圈宽大，整体给人坚固、硬朗的感觉。此类腕表常见于商务休闲、运动风格或个性化定制外观方案中，设计上强调机械感和金属质感。黑色表盘降低了高反光环境对读时的干扰，白色罗马字符、刻度和指针形成强对比；小秒盘的同心圆纹理增加视觉焦点，同时让中心区域不至于过于空泛。表圈上的斜面切削不仅建立识别特征，也能通过不同角度的反射让产品在展示图中更有层次。从装配逻辑看，腕表内部虽然在渲染图中主要展示外观，但外壳尺寸必须为机芯、表盘、指针、表镜和后盖留出空间。表壳内径、机芯固定座、衬圈厚度、

　　表冠柄轴孔和后盖螺纹或压合位置都需要相互协调。外观设计师确定表壳厚度时，不能只按视觉比例压缩尺寸，因为机芯高度、指针摆动空间、表镜下沉量和防水密封结构都会影响最终厚度。对于金属表带，还需要核对首节表带与表耳之间的安装孔位，保证销轴能够穿入并且端部不外露刮手。表面工艺方面，表壳和表带可采用抛光、拉丝或喷砂组合处理。图中高亮表圈更接近全抛光效果，适合展示曲面质量和棱线反射；表带若采用链节结构，实际生产中常对侧面拉丝、正面抛光，以减少细小划痕的可见度。建模阶段应将不同工艺面拆分为可选择的面域，便于后续赋予材质和制作工程图。表盘字符可通过丝印、油压、镶嵌或贴装实现，若字符具有凸起效果，就需要控制高度，避免指针扫过。整体建模思路围绕“外观看得到的反射层次”和“装配背后的尺寸约束”展开：先确定表盘直径与表壳比例，再建立表圈、表镜和表耳轮廓，随后布置指针、小秒盘和表冠，最后延伸表带链节并检查相邻零件的空间关系。渲染时使用深色中性背景，可以让金属表圈的高光轮廓更清晰，透明表镜的反射也更容易表现。对于结构设计从业者而言，这类小件产品的难点不在大型机架强度，而在毫米级间隙、同心度、表面连续性和人体佩戴边界；每一处刻度、棱面、链节间隙和表冠凸出量，都会影响腕表从三维效果走向真实样机时的可制造性与使用体验。
