天圆地方变径风管结构三维设计作品

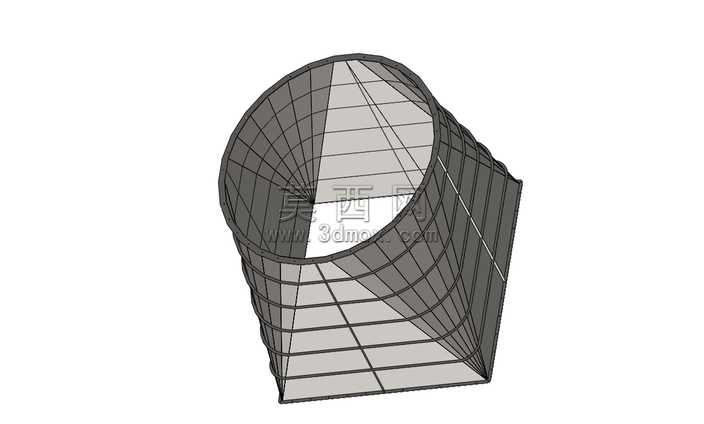

本作品为通风系统配套的天圆地方变径接头三维建模成果，建模过程依托三维参数化设计逻辑完成，首先确定两端接口的基准参数：上端为标准圆形接口，下端为正方形接口，精准匹配常规通风管路的圆形风管与方形设备接口的对接需求。建模阶段先绘制上下两端的闭合轮廓草图，对圆形轮廓进行等分数段处理，将圆周拆分为与方形边数对应的多段线段，通过引导线放样特征生成连续过渡的变径曲面，确保曲面过渡顺滑无褶皱，符合钣金加工的展开工艺要求。模型采用线框加实体面的展示方式，清晰呈现变径段的网格划分逻辑，每一条棱线都对应钣金折弯加工的折弯位置，能够直接用于生成钣金展开下料图，减少现场加工的放样误差。材质设定上选用常规通风管道常用的镀锌钢板材质，表面赋予哑光金属质感，还原实际加工后的风管外观效果，同时对模型的壁厚进行统一设定，匹配常规通风管道的板材厚度规范。结构设计上充分考虑变径段的气流过渡特性，通过合理控制天圆地方的高度尺寸，避免截面突变带来的风阻增大问题，过渡曲面的曲率经过反复调整，确保气流能够从圆形截面平顺过渡到方形截面，减少局部涡流产生的风噪与风压损失。建模过程中对所有的折弯转角处都做了工艺圆角处理，避免钣金加工时出现应力集中导致的板材开裂问题，同时对接合边的连接结构做了预留设计，方便后续添加法兰、咬口等连接结构。整个模型的参数全部采用可编辑的参数化设定，使用者可以根据实际项目的接口尺寸、安装高度需求，直接修改对应参数即可生成适配不同工况的天圆地方变径结构，无需重新从零开始建模，大幅提升通风管路设计的工作效率。模型同时还原了该类构件的线框展开逻辑，能够直观展示圆形到方形截面的过渡走线方式，既可以用于实际生产的下料参考，也可以作为通风结构设计的教学演示模型，帮助学习者理解天圆地方这类异形变径构件的建模逻辑与加工工艺要点。
