侧支架机械零件三维结构设计方案

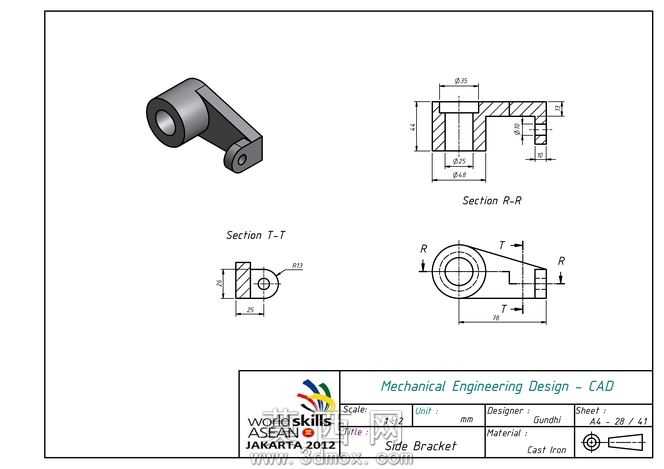

本侧支架零件采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械制图投影规范，以工程图中的尺寸标注为核心依据，先绘制基准平面上的截面轮廓，通过拉伸、旋转、切除等基础特征命令构建主体结构，再针对安装孔、连接凸台、过渡圆角等细节特征进行精细化处理，确保三维模型与二维工程图的尺寸公差、形位要求完全匹配。模型构建过程中同步完成了材质赋予，选用铸铁材质参数，匹配零件的实际使用工况，设置了符合铸铁特性的表面粗糙度、哑光金属质感的渲染参数，可直接生成用于展示的效果图。结构设计上，该侧支架采用L型弯折主体构型，一端设置同轴阶梯孔结构用于转轴类部件的穿装配合，孔壁预留足够的壁厚保证支撑强度，另一端设置带安装孔的连接耳板，用于与其他构件实现螺栓紧固连接，两个功能段之间通过圆弧过渡结构连接，有效降低应力集中风险，提升零件的抗载荷能力。建模过程中同步生成了Section T-T、Section R-R两个方向的剖视结构，清晰展示内部孔道的同轴度、壁厚分布以及连接部位的结构细节，所有特征均保留完整的参数化建模历史，可根据实际装配需求快速调整孔径、安装距、弯折角度等关键尺寸，适配不同的安装场景。设计思路围绕支撑类零件的功能需求展开，优先保证连接部位的结构强度，同时兼顾零件的轻量化设计，在非受力区域做了合理的壁厚减薄处理，过渡位置全部采用圆角过渡避免加工应力集中，整体结构既满足机械装配的连接支撑功能，也符合铸铁件的铸造工艺要求，可直接用于后续的工程出图、工艺编制以及3D打印样件验证。
